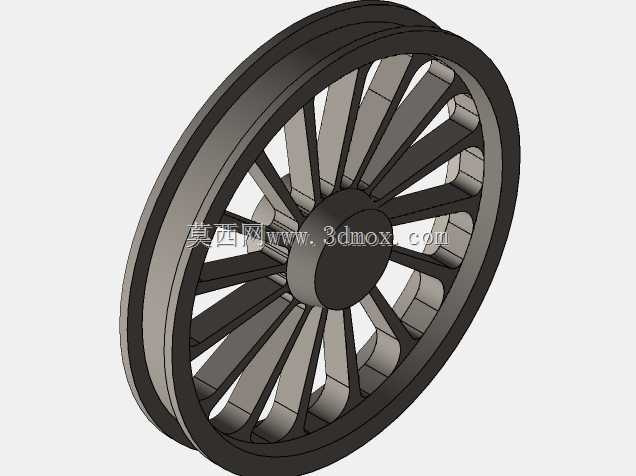

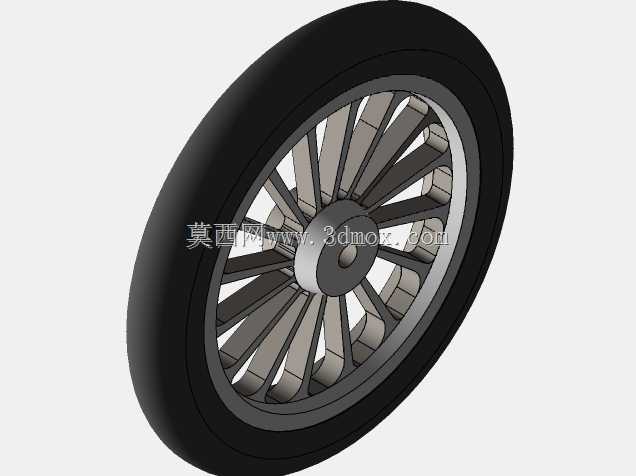

多辐条橡胶轮辐式行走轮结构设计

　　这款辐条式行走轮的结构设计，首先要匹配轻型移动设备的行走需求，常见于小型仓储转运推车、轻型服务机器人底盘、便携工装台架的移动支撑场景，核心作用是在平整硬质铺装路面上完成设备的位移承载，同时降低移动过程中的滚动阻力，减少推行或驱动时的动力损耗。从结构分层来看，外层采用邵氏硬度适中的橡胶材质轮面，设计时特意控制了轮面的弧度，避免直角边缘接触地面时产生卡顿，同时橡胶层的厚度经过反复校核，既保证足够的缓冲能力，应对路面微小颗粒、接缝带来的冲击，也不会因为橡胶过厚导致轮体形变过大，影响行走的直线稳定性。中间的辐条支撑结构采用对称放射式布局，单根辐条的截面做了等强度优化，从靠近轮毂处的较厚截面逐步过渡到轮辋连接处的稍薄截面，

　　在保证整体支撑刚度的前提下尽可能减少材料用量，降低轮体自身的转动惯量，不管是人力推行还是电机驱动，都能减少启动瞬间的阻力。辐条之间的镂空区域并非随意设计，镂空的弧度和宽度经过受力仿真验证，在轮体承受额定垂直载荷时，每根辐条的受力分布偏差控制在8%以内，避免单根辐条应力集中导致的结构断裂，同时镂空结构也能减少轮体转动时的风阻，对于有一定行走速度的移动设备来说，能降低运行过程中的风噪。中心的轮毂部分设计了同轴的安装孔，孔位的公差按照基孔制配合要求设定，能够适配常规的轮轴安装尺寸，轮毂与辐条的连接位置做了圆弧过渡处理，消除直角应力集中点，提升长期交变载荷下的结构疲劳寿命。轮辋部分与橡胶轮面的连接采用嵌入式结构，橡胶层内侧设计有环形凸台，

　　卡入轮辋对应的环形凹槽内，避免轮体转动时橡胶面与金属轮辋发生相对滑动，即使在急停、急启的工况下，也能保证橡胶轮面与支撑结构的同步转动。设计过程中还考虑了安装边界的适配性，轮体的整体宽度控制在常规轻型移动轮的安装尺寸范围内，轮毂两侧的端面预留了标准轴承的安装位，用户可以根据自身的载荷需求选配不同精度等级的深沟球轴承，既可以用于无动力的手推设备，也可以搭配驱动轴用于动力驱动的移动底盘。在实际应用场景中，这类辐条轮相比实心轮重量更轻，转动灵活性更好，相比板式轮的散热表现更优，长时间连续转动时不会因为轮体积热导致橡胶层过早老化，同时放射状的辐条结构也能在轮体碾压到细小杂物时，通过辐条间隙将杂物甩出，

　　避免杂物卡滞在轮体与安装支架之间导致行走卡阻。轮面的橡胶材质配方兼顾了耐磨性和防滑性，在环氧地坪、水泥地面、瓷砖地面等常见的室内工业场景地面上，都能保持足够的摩擦系数，不会出现打滑现象，同时橡胶的耐磨性能保证在额定载荷下长期使用，轮面的磨损量控制在合理范围内，延长轮体的整体使用寿命。
