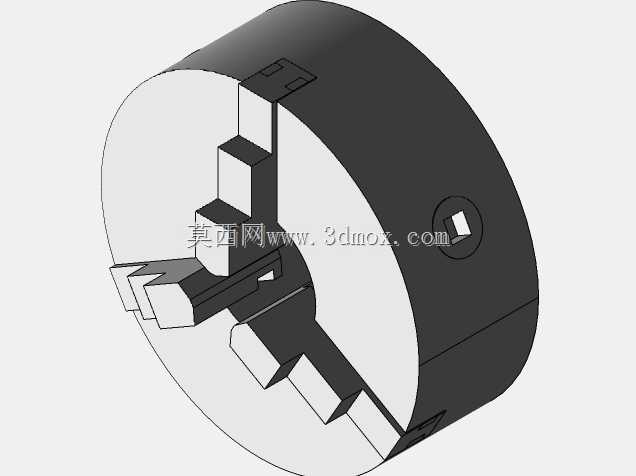

三爪自定心卡盘夹持工装结构设计

　　这款三爪自定心夹持结构，是车床、回转工作台类机加工场景里最常用的工件装夹部件，日常轴类、盘类、小型异形件的回转加工工序里，几乎都能见到这类结构的身影。从实际加工场景来看，不管是普通卧式车床的外圆车削、内孔镗削，还是外圆磨床的回转磨削，甚至是焊接变位机上的工件固定，这类自定心卡盘都能快速完成工件的装夹找正，大幅降低单件装夹的辅助时间。

　　设计这款结构的时候，核心要兼顾的是定心精度与夹持刚性，三个卡爪采用平面螺纹盘同步驱动的结构逻辑，转动卡盘侧壁的方头扳手时，内部的大螺距平面螺纹会同步带动三个卡爪沿径向滑槽做等距移动，自动实现工件中心与卡盘回转轴线的重合，不需要人工反复打表找正，对中小批量加工的效率提升非常明显。卡爪本身做了分离式设计，上爪可以根据装夹工件的外形更换软爪或者硬爪：硬爪经过淬火处理，硬度高适合夹持毛坯件、带氧化皮的棒料，能承受较大的夹持力不会出现压痕变形；软爪一般采用低碳钢或者铝合金制作，可以根据待加工工件的实际直径镗削出匹配的夹持弧面，装夹薄壁件、精加工件的时候能有效减少装夹变形，保证加工后的形位公差。

　　从安装边界来看，这类卡盘的后端采用标准的短圆锥或者法兰连接接口，可以直接匹配对应型号的机床主轴端部，安装时只需要将连接法兰的止口与主轴定位端贴合，锁紧周向的固定螺栓即可完成安装，不需要额外做复杂的转接结构。卡盘本体的外径尺寸覆盖从80mm到500mm以上的多种规格，不同规格对应的最大夹持直径、允许的最高回转转速都有明确的设计边界：小规格卡盘适合小型仪表车床、桌面型加工设备，装夹直径小但允许的回转转速高，能满足小零件高速切削的需求；大规格卡盘夹持力大，适合大型车床装夹重型盘类、轴类工件，但最高转速会相应降低，避免高速回转时卡爪受离心力影响出现夹持力下降的问题。

　　结构细节上，卡盘内部的平面螺纹与卡爪啮合齿面都做了润滑脂储油槽设计，日常维护时只需要定期从侧壁的油孔注入润滑脂，就能保证卡爪移动顺畅，避免铁屑进入滑槽导致卡滞。三个卡爪的移动行程经过精准计算，既保证足够的夹持范围，又不会出现卡爪脱出滑槽的风险，卡盘端面的滑槽边缘做了倒角处理，清理铁屑的时候不会划伤操作工人的手部。实际使用中，这类自定心结构的定心精度一般能控制在0.05mm以内，满足绝大多数常规机加工的同轴度要求，如果是更高精度的磨削工序，还可以通过修磨卡爪的方式进一步提升装夹精度。
