罐式运输半挂罐体承载结构三维设计

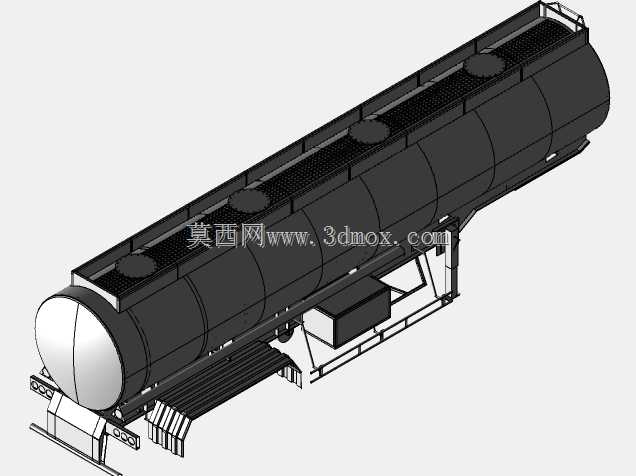

　　这款罐式承载结构的三维建模，核心围绕液态物料公路运输的实际作业需求展开，建模过程中优先还原了罐体与副车架的连接受力逻辑，避免常规建模中只做外观忽略安装匹配的问题。从实际应用场景来看，该结构主要适配常压液态物料的干线公路运输，可兼容燃油、普通化工液态介质、净水类介质的运输需求，罐体采用多道环形加强筋的分段式设计，每段筒节的环向焊缝位置都对应加强筋布置，既可以降低筒壁在满载状态下的径向形变，也能在车辆行驶过程中缓冲路面颠簸带来的交变应力，避免长期使用后焊缝位置出现疲劳开裂。顶部走台结构采用格栅式防滑设计，周边设置防护栏，对应每个罐口的位置预留操作空间，方便作业人员在充装、卸料环节登顶操作，避免滑倒坠落的作业风险，

　　走台支架与罐体顶部的焊接位置都做了局部加厚处理，分散人员踩踏带来的局部载荷。罐体前端的封头采用标准椭圆封头结构，相比平封头可以更好的分散内部介质的静压力，降低封头位置的应力集中系数，封头下部集成安装了爬梯与操作踏板，匹配场站作业时人员上下的操作习惯，爬梯的踏步间距按照人体工程学设置在300毫米左右，避免跨步过大带来的攀爬风险。副车架部分采用纵梁加横梁的框架式结构，纵梁的截面高度根据载荷分布做了变截面设计，在罐体支撑位置纵梁截面最高，向前后两端逐步收窄，既保证承载强度，也能降低整体自重，副车架与罐体的连接采用鞍座式支撑结构，鞍座与罐体的贴合面匹配罐体外圆弧度，增大接触面积降低局部压强，避免长期承载后罐体出现局部凹陷。

　　侧面布置的管汇安装支架与工具箱预留了足够的安装空间，卸料管路、阀门、紧急切断装置的安装位置都做了空间避让，保证后续装配时不会出现结构干涉，罐体底部的排污口位置设置在罐体最低处，对应副车架横梁位置预留了安装缺口，方便排污管路的布置与维护操作。建模过程中所有安装边界都按照常规公路罐车的安装尺寸设置，牵引销位置、悬架安装位、支腿安装位的尺寸都符合通用半挂车的安装规范，可直接用于同类型产品的结构改型参考，也可用于装配干涉校验、作业空间模拟等场景，所有结构的倒角、焊缝预留位置都做了还原，没有做过度的外观简化，能直接对应实际生产中的工艺要求。
