手动立式金属线材折弯成型工装结构

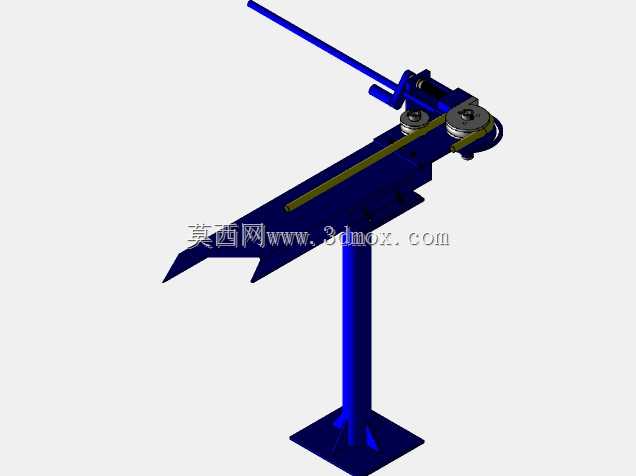

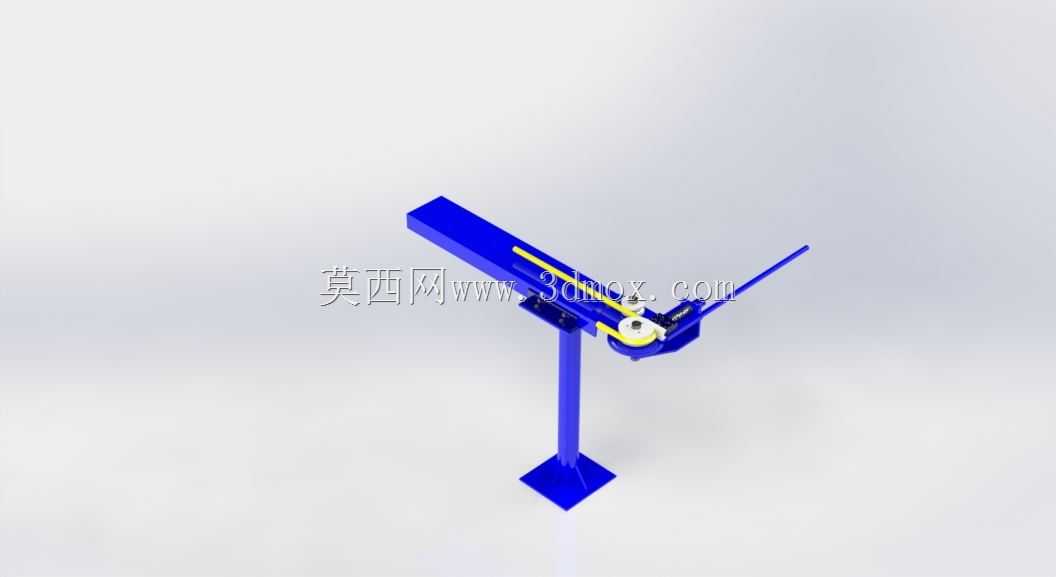

　　这款手动立式折弯工装主要面向小型五金加工、线材制品预制、现场维修配做等场景，在没有动力气源、电源的野外作业点或者小型维修班组里，这类纯手动结构的设备不需要额外配套动力设施，单人即可完成操作，适配小直径金属圆棒、薄壁管材的小批量折弯作业，相比大型数控折弯设备，它的投入成本极低，且不需要复杂的操作培训，新上手的操作工经过十几分钟的讲解就能独立完成常规角度的折弯作业。从结构设计来看，设备采用立式立柱支撑结构，底部为方形安装底板，使用时可以通过膨胀螺栓或者焊接方式固定在工位地面或者重型工作台面上，避免操作过程中设备出现滑移或者倾覆；上部的作业平台集成了定位挡块、成型滚轮以及手动压杆结构，成型滚轮的轮槽根据常用加工线材的直径做了适配圆弧，

　　避免折弯过程中材料表面出现压痕或者局部挤伤，定位挡块可以沿着平台上的导向槽调整位置，以此控制折弯段的长度尺寸，适配不同折弯边长度的加工需求。操作时将待加工的线材从导向槽位置送入，抵靠到定位挡块后，扳动长操作杆，通过杠杆力带动成型轮绕固定轴转动，即可将线材沿着成型轮的圆弧弯折到需要的角度，操作杆的长度经过力臂优化，常规直径6mm以内的低碳钢线材折弯时，单人操作不需要施加过大的力就能完成成型，作业平台的高度设置在普通人腰部位置，操作时不需要弯腰或者抬手，长时间作业的疲劳度更低。设计过程中特意将所有受力部位做了加厚处理，立柱与平台、底板的连接位置采用焊接加三角筋补强的结构，承受折弯反作用力的时候不会出现结构变形，

　　转动销轴部位采用耐磨钢材制作，长期使用磨损后也可以快速更换销轴，不需要整体报废设备；导向槽的边缘做了倒角处理，送料的时候不会刮伤线材表面，也避免划伤操作人员的手套。这类设备在五金制品作坊、空调通风管道安装现场、铁艺加工门店里的使用频率很高，既可以完成标准角度的直边折弯，也可以通过控制压杆的行程，加工不同弧度的圆弧段，不需要额外更换模具就能完成大部分常规小直径型材的折弯作业，安装时只需要保证底板固定后的水平度，就能保证折弯后的工件角度偏差在允许范围内，不需要频繁做校准调整。
