双V型夹紧定位工装夹具结构

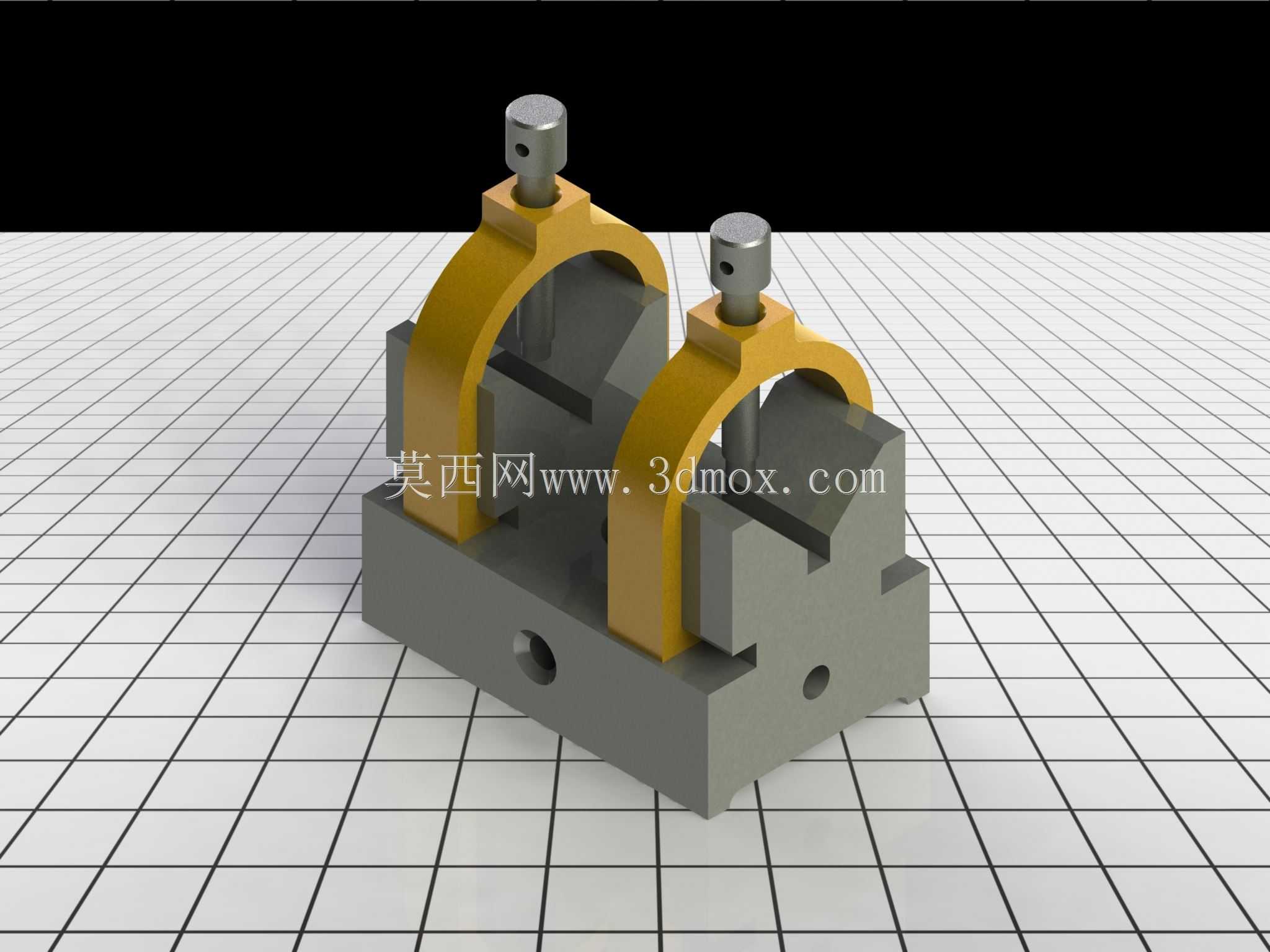

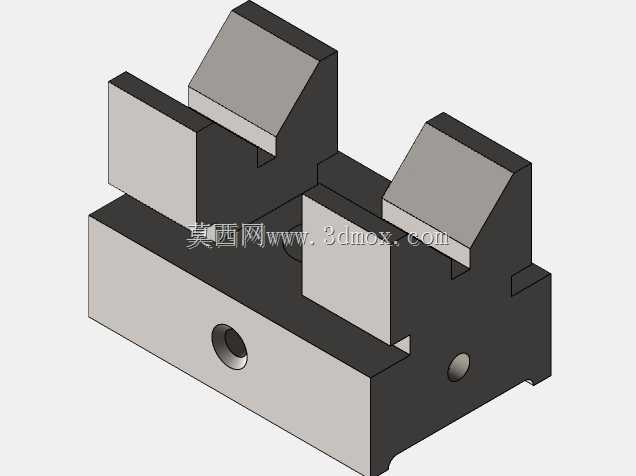

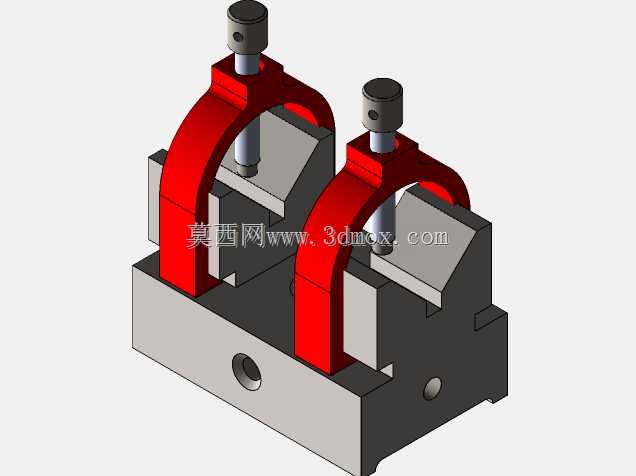

　　日常做机加工装夹方案的时候，双V型夹紧结构是轴类、圆柱类零件加工环节里出镜率极高的一类定位元件，这套结构的核心逻辑是利用V型块的自定心特性，消除圆柱类工件在径向两个自由度的偏移，配合上方的拱形压块完成垂直方向的压紧，保证装夹后工件的轴线与加工基准保持一致，避免装夹偏心带来的尺寸超差问题。从实际应用场景来看，这类结构常出现在小型轴类零件的铣削、钻孔、端面磨削工序中，也会用在检测工位对圆柱类工件做定位固定，相比单V型搭配侧顶的结构，双V型布局可以同时装夹两个同规格工件，或是对长径比偏小的短圆柱工件提供更稳定的支撑，避免加工过程中工件受切削力作用发生转动或翘曲。这套结构的底座采用整体式开槽设计，两个V型块直接集成在底座上，

　　减少了分体式装配带来的累积误差，V型块的夹角采用行业通用的90度设计，适配直径范围覆盖常见的小型销轴、圆柱销类零件，压块采用拱形圆弧结构，压紧时与工件外圆形成线接触，不会因为压合面的平面度问题导致工件压伤或是定位偏移，压块上方的锁紧螺杆采用细牙螺纹，锁紧时的进给量更易控制，既能提供足够的压紧力，也不会因为锁紧力过大导致薄壁类圆柱工件发生形变。安装边界上，底座两侧预留了安装通孔，可以直接通过内六角螺栓固定在机床工作台或是专用夹具基板上，底座侧面的工艺孔可用于安装定位销，与工作台的定位孔配合实现整套夹具的快速换装，不需要每次换装都重新打表找正，能有效缩短工序换型的准备时间。设计这类结构的时候，需要重点关注V型面的淬火硬度要求，

　　长期受工件摩擦和切削力冲击的V型工作面硬度需要达到HRC45以上，避免长期使用后V型面磨损出现凹坑，导致定位精度下降，压块与螺杆的连接部位需要做防脱设计，避免松开锁紧时压块脱落遗失，底座的底面需要做磨平处理，平面度公差控制在0.02mm以内，保证安装后整套夹具的基准面与工作台面完全贴合，不会出现倾斜。实际生产中这类双V型夹具的适配性很强，只需要根据待加工工件的直径调整V型槽的开口尺寸，或是更换不同圆弧半径的压块，就可以快速适配不同规格的圆柱类零件装夹需求，不需要重新制作整套夹具，能有效降低工装制作的成本，也减少了车间工装的存放管理压力。
