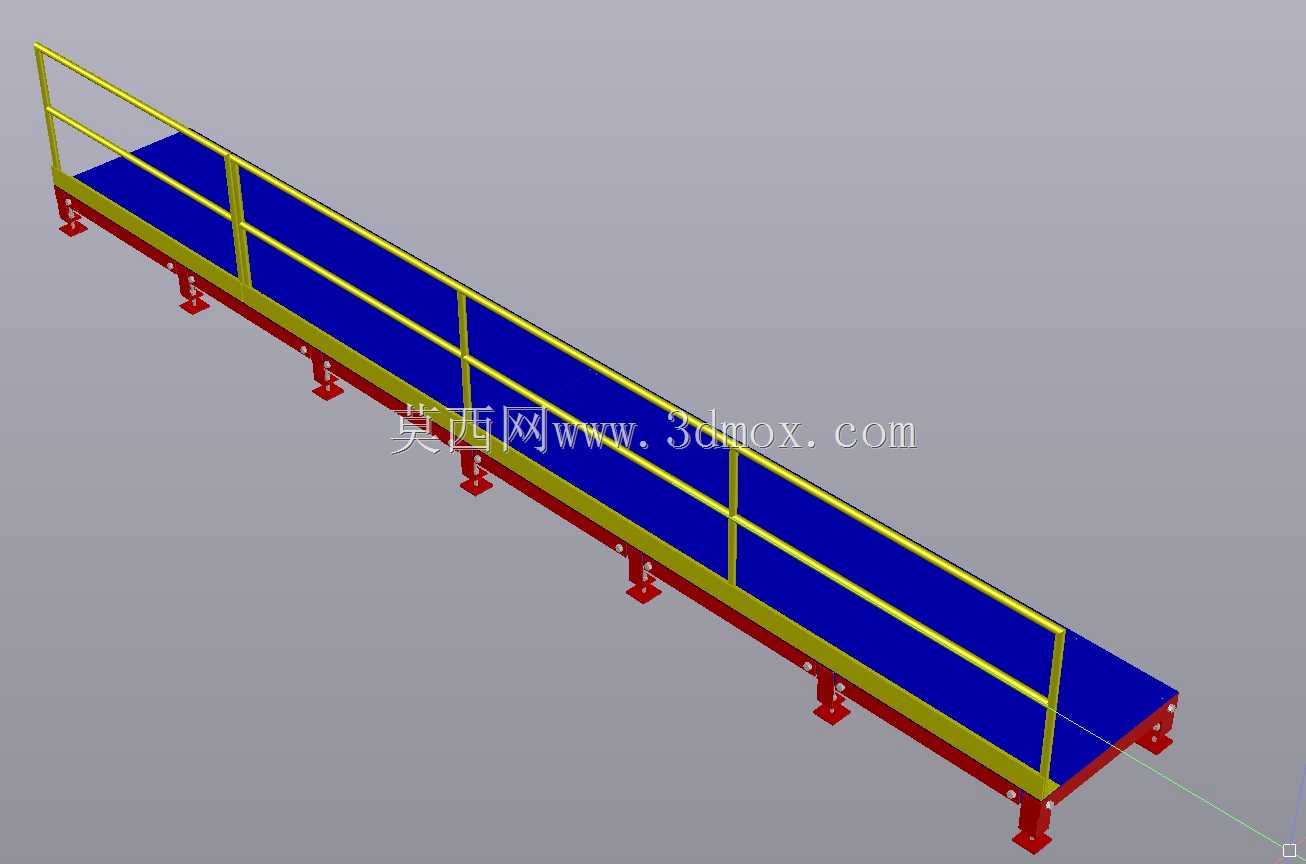

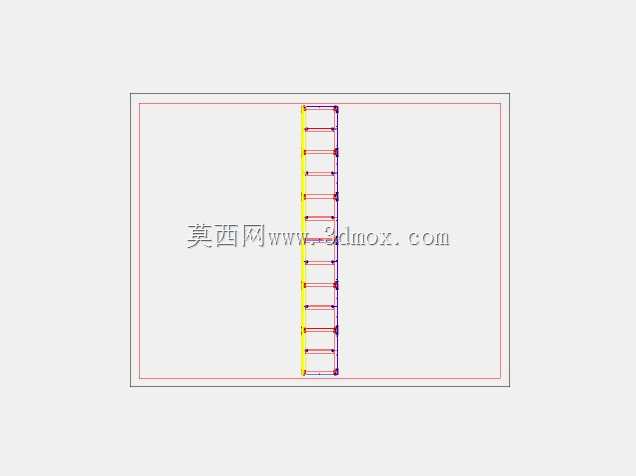

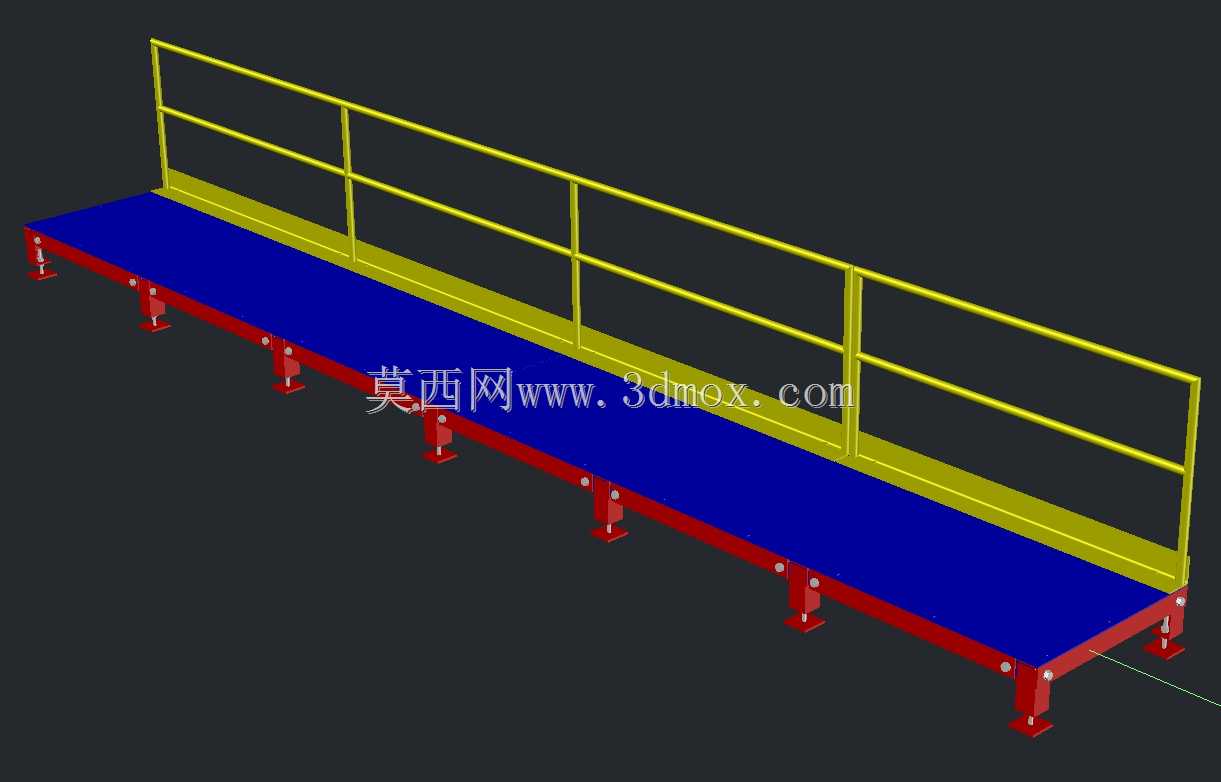

工业走道螺栓连接式防护栏杆结构

　　这套螺栓装配的走道防护结构，主要适配工业厂区内架空操作平台、设备巡检走道、罐区登高作业通道的临边防护场景，区别于传统焊接式栏杆，全构件采用螺栓拼接的形式，无需现场动火作业，在防爆厂区、化工生产装置区这类有明火管控要求的场景下，安装作业的合规性与安全性更有保障。从结构设计逻辑来看，整体采用竖向等距排布的立杆搭配横向连接肋的受力框架，立杆底部通过预留的螺栓孔位与走道边梁的预埋安装板直接固定，单根立杆的安装边界控制在较小的占地范围内，不会过度占用走道的有效通行宽度，适配净宽0.8米到1.5米的常规工业巡检走道安装需求。

　　横向连接构件分段与立杆通过螺栓锁附，每段横向构件的长度匹配常规走道的柱距模数，现场安装时无需二次裁切，可直接按排布顺序拼接，大幅降低现场安装的作业量与加工误差。在功能特性上，栏杆的竖向杆件间距严格遵循工业临边防护的安全间距要求，可有效防止人员意外失足坠落，同时杆件表面的结构过渡做了圆弧倒角处理，避免巡检人员通行时剐蹭工装或衣物。整套结构的受力计算以临边水平侧向推力为核心载荷，立杆与走道边梁的连接节点做了加强处理，可承受常规巡检场景下的人员倚靠、意外冲撞载荷，不会出现节点松脱或结构变形。

　　设计过程中充分考虑了后期维护的便利性，所有连接螺栓均采用外露式设计，后期出现构件锈蚀或损坏时，可直接拆卸更换单根构件，无需整体拆除整段栏杆，降低运维阶段的成本投入。从安装边界来看，整套栏杆的底部安装面仅需在走道边梁预留对应间距的螺栓孔即可，无需额外焊接预埋支座，对于已投用的老旧厂区走道改造项目，可直接在原有混凝土或钢结构边梁上打孔安装，适配性较强。结构的竖向高度符合工业操作平台防护栏杆的标准高度要求，顶部扶手的高度适配成年人站立时的手部倚靠高度，中间增设的横向肋条可避免小型工具从栏杆间隙掉落至下方作业区域，降低高空坠物的安全风险。

　　整套模型的构件拆分完全贴合实际加工的钣金与型材下料工艺，每个构件的连接孔位都做了对位适配，建模过程中预留了螺栓安装的操作空间，不会出现现场安装时螺栓无法拧入的干涉问题，可直接导出加工图纸用于构件预制。
