快速夹紧式木工金属加工压紧夹具

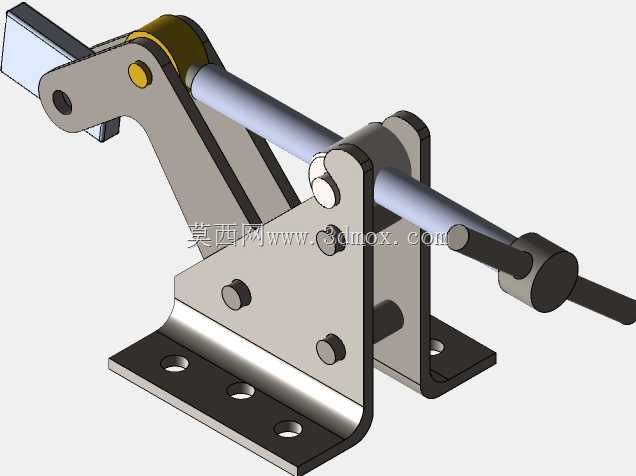

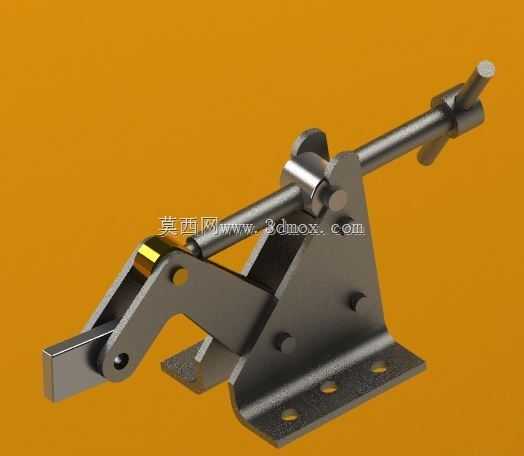

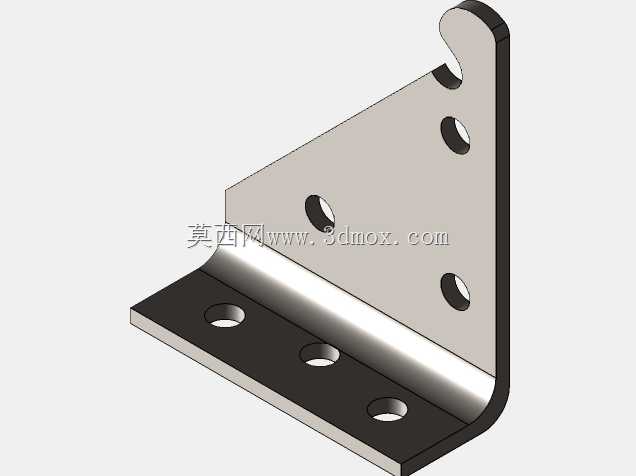

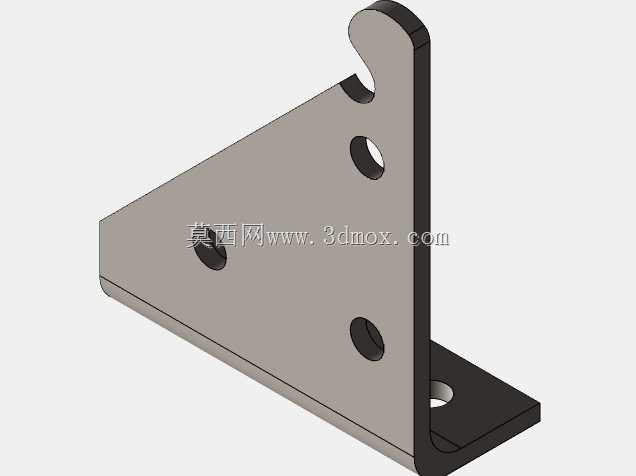

　　这款快速压紧夹具的设计初衷，是解决木工细作、小型金属件机加工场景里频繁拆装工件的效率痛点，在日常的木料开料定位、小型钣金件钻孔固定、型材铣削夹持这类工序中，传统的螺栓压紧需要反复拧动螺母，单工位装夹往往要耗费数十秒，批量加工时的辅助时间占比极高，而这类肘节式快速夹具能通过连杆机构的死点锁止特性，实现扳动操作杆即可完成压紧与松脱，单次装夹动作耗时不超过两秒，能大幅压缩工序间的辅助等待时长。从结构设计逻辑来看，这款夹具采用了水平式肘节传动结构，压臂的延伸长度经过受力校核，在保证足够压紧行程的同时，不会因为力臂过长导致锁止刚度不足，底座预留的两个长条形安装孔，适配不同间距的工作台T型槽或者工装板安装孔位，

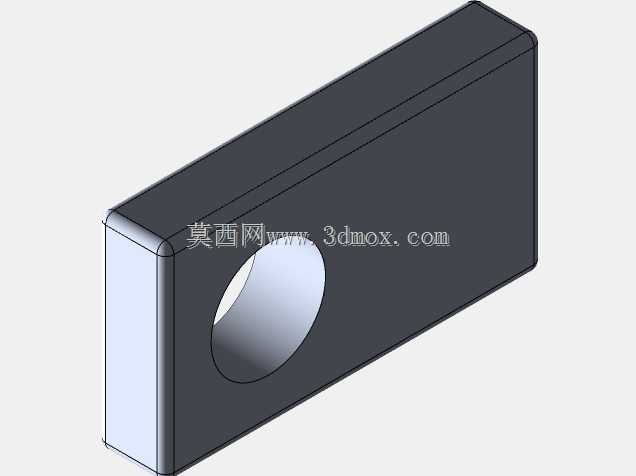

　　不需要额外加工转接板就能直接固定在作业台面上，安装边界的容错空间充足，即使工作台的孔位存在少量加工误差，也能通过长孔的调节余量完成对位固定。夹具的压头位置做了可调设计，通过端部的螺杆调节可以适配不同厚度的工件夹持需求，压紧接触面做了防滑处理，避免工件在受切削力时出现滑移错位，操作杆的握持位置做了弧度处理，操作人员扳动时不会出现硌手的情况，长时间重复操作也能降低手部疲劳感。在实际应用场景中，这类夹具除了常规的木工台锯、带锯配套定位使用，也常被用在小型焊接工装的工件固定、装配线的工件临时定位、甚至是3D打印后处理的工件夹持工位，其锁止状态下的自锁特性，即使受到加工过程中的振动冲击，也不会出现松脱的情况，

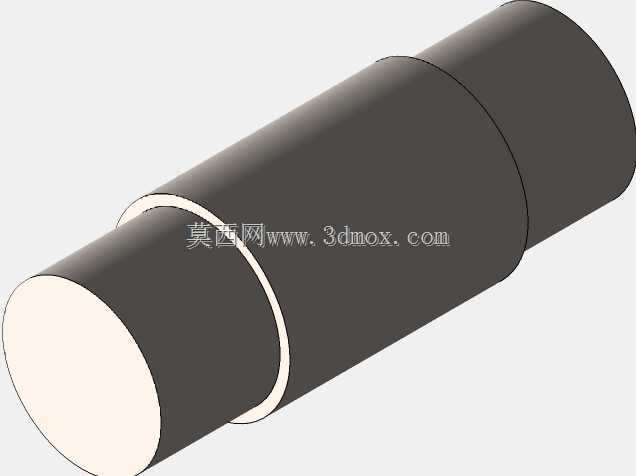

　　压紧力的大小可以通过压头螺杆的旋入深度进行微调，针对木质、铝质这类易变形工件，可以适当调小压紧力避免工件表面被压伤，针对钢质切削加工件则可以调大压紧力保证夹持刚性。整个夹具的运动部件做了间隙优化，长期使用后也不会出现明显的晃动旷量，铰接位置的销轴经过热处理强化，耐磨性能足以支撑车间环境下的高频次使用，整体外形紧凑，不会占用过多的工作台操作空间，在多工位排布的工装板上，可以密集布置多台夹具完成复杂工件的多点定位，不会出现相邻夹具的操作干涉问题。
