四足对称式圆形连接支撑结构件

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579648
  • 四足对称式圆形连接支撑结构件
  • 四足对称式圆形连接支撑结构件
  • 四足对称式圆形连接支撑结构件

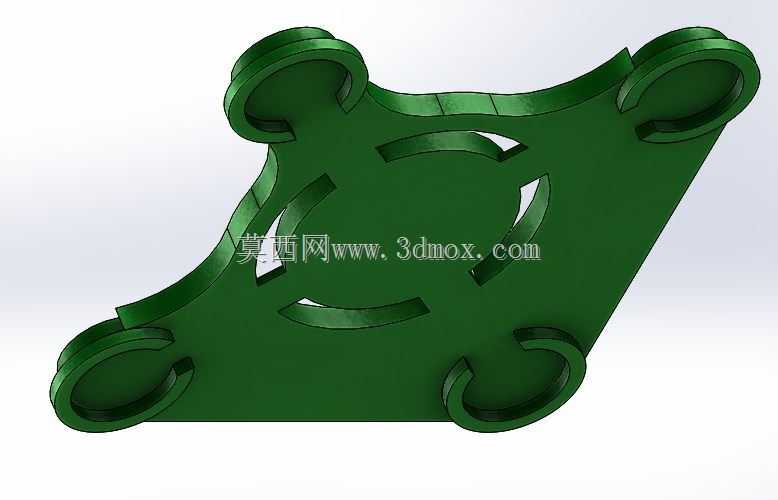

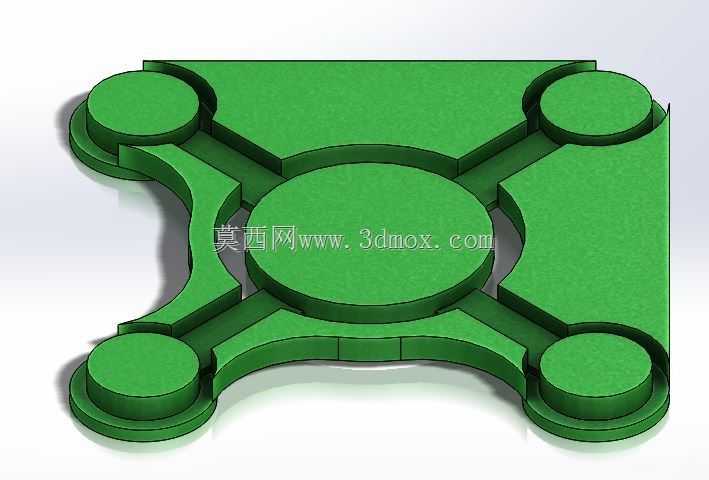

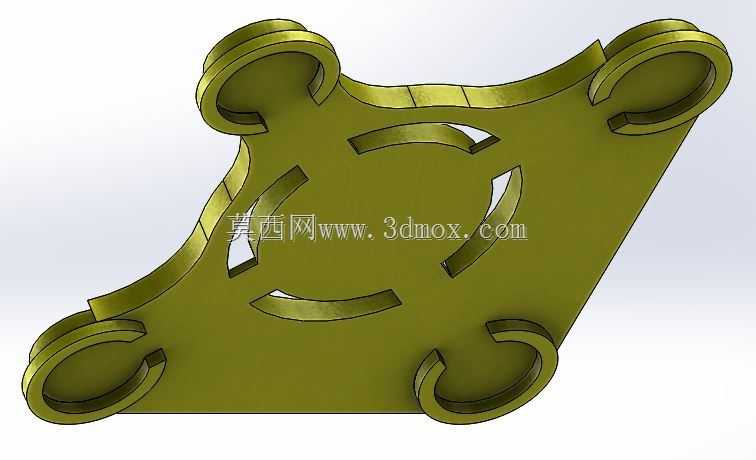

  这类四足对称的圆形支撑连接结构,常被用作小型设备的底部承载基座、多管路分流的固定支架,或是3D打印成型的结构力学练习载体,在桌面级实验装置、小型传感模组安装场景中十分常见。从结构设计逻辑来看,中心主圆形凸台作为核心承载区,可承接上方主体部件的安装定位,四个向外延伸的弧形支臂做了等弧度均匀分布,支臂末端的圆形凸台对应四个安装固定点位,这种布局能让整体受力均匀分散到四个固定端,避免单点受力过载导致的结构变形。支臂采用弧形过渡而非直连设计,一方面是减少直角连接处的应力集中,在承受垂直方向载荷时,弧形结构能将应力沿曲面平滑传导,降低断裂风险;另一方面弧形轮廓在成型过程中能减少材料堆积,不管是采用机加工还是增材制造方式,都能提升成型良品率,

  减少支撑材料的使用。从安装边界来看,四个末端凸台的中心距需匹配安装面的预留孔位,凸台表面预留的沉台结构可容纳紧固件头部,保证安装后表面平整无凸起,不会干涉上方部件的装配。中心凸台的厚度略高于支臂与末端凸台,形成高低差结构,既可以为上方部件提供定位止口,也能让支臂下方留出足够的走线或避让空间,适配不同场景的装配需求。这类结构在设计时需要重点关注支臂的截面厚度,过薄会导致整体刚性不足,受载后出现翘曲变形,过厚则会增加整体重量与材料成本,通常会根据实际承载载荷通过有限元仿真调整支臂厚度,在刚性与重量之间找到平衡点。四个末端凸台的底部通常会设计成平面,保证与安装面完全贴合,避免安装后出现晃动,凸台上的安装孔可根据需求设计成通孔或螺纹孔,

  适配螺栓连接、自攻螺丝固定等不同安装方式。作为建模练习素材时,这类结构能帮助设计者熟练掌握对称建模、曲面过渡、凸台拉伸等常用建模操作,理解结构受力与几何形态之间的关联,为后续设计更复杂的承载结构打下基础。在实际工业应用中,这类轻量化对称支撑结构也常被用在小型检测设备内部,作为电路板、传感元件的安装支架,凭借均匀的受力特性与紧凑的外形,在有限的设备内部空间里实现稳定的承载固定。
