钢管桁架式赛车车架结构设计

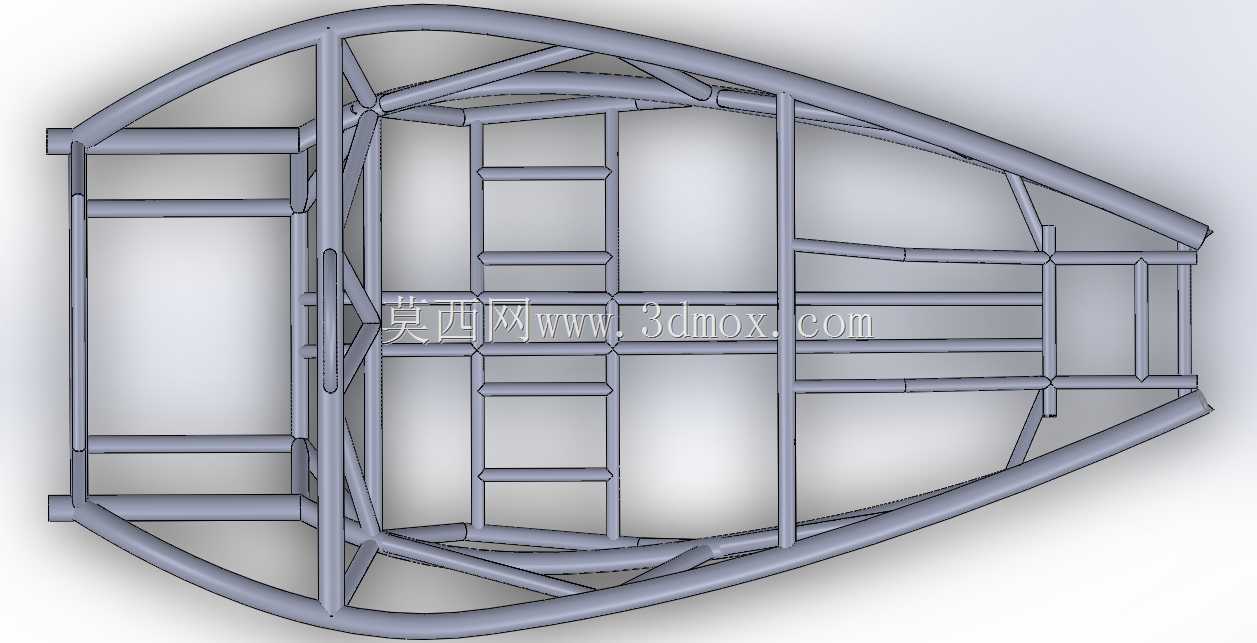

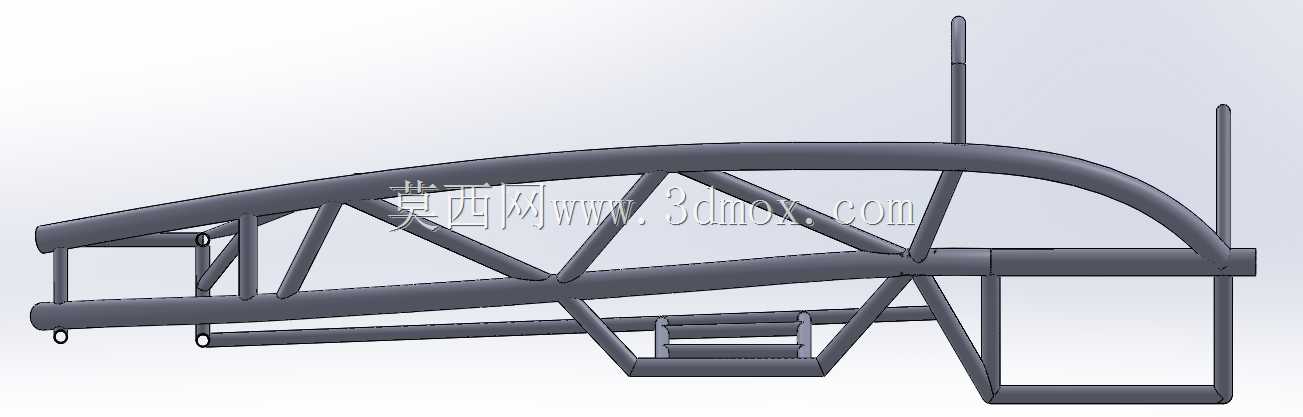

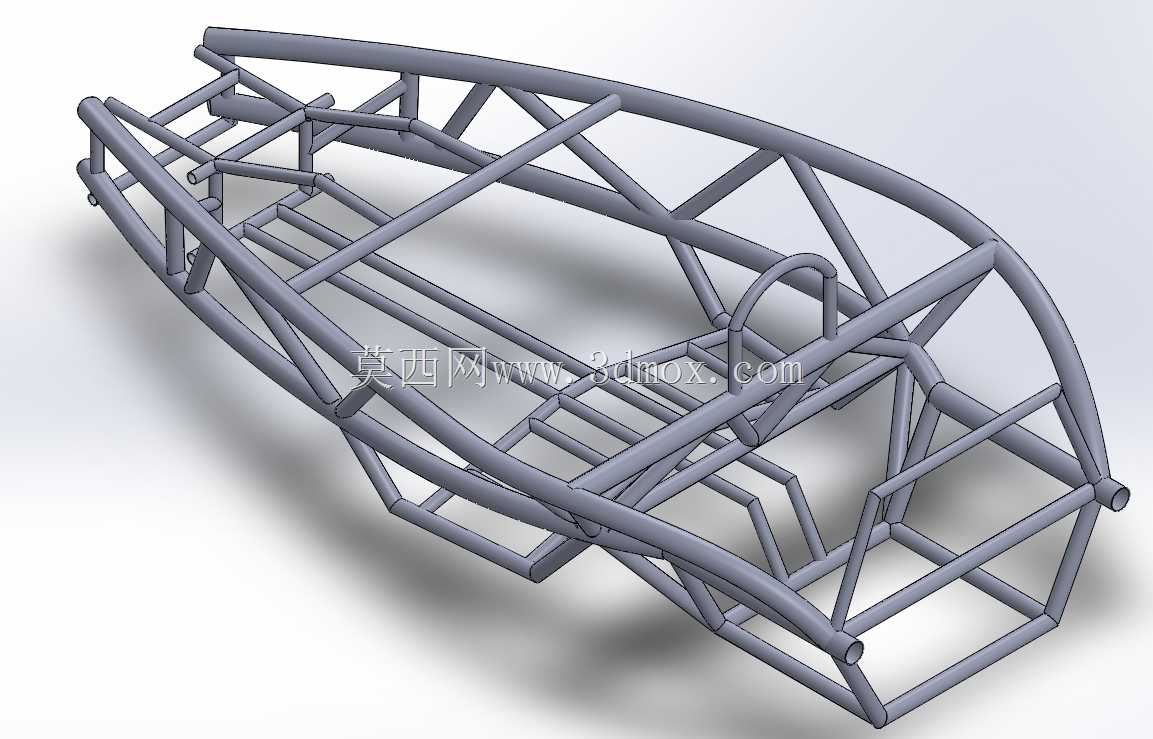

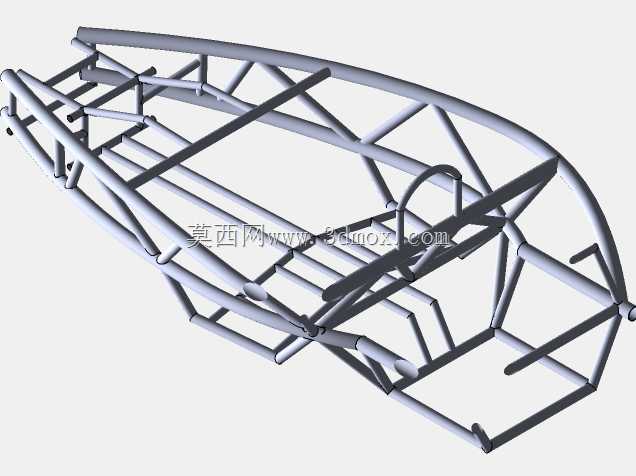

　　该空间桁架式车架是小型竞速赛车的核心承载基体，整体采用冷拔无缝钢管通过空间交错焊接成型，区别于传统冲压焊接式乘用车车架，这类桁架结构能在极低的整备质量下实现极高的扭转刚度，适配大学生方程式赛车、业余场地竞速车、巴吉类越野赛车的改装与制造场景。从结构布局来看，车架前段预留了动力总成安装点位，可适配直列四缸小排量发动机与配套变速器的悬置固定，管件排布特意避开了散热系统、转向机构的运动干涉边界，前舱区域的斜向撑杆按照碰撞力传递路径布置，发生正面撞击时可通过管件的有序溃缩吸收冲击能量，降低驾驶舱的形变风险。中部驾驶舱区域按照人机工程边界设计，环绕式的钢管结构形成了完整的乘员保护笼，侧边防撞横杆的管径与壁厚经过受力校核，

　　可承受侧面撞击时的横向载荷，舱内预留了座椅安装滑轨、安全带固定点、方向盘转向柱的安装平面，所有安装位的同轴度、平面度公差在建模阶段就做了约束，避免后期装配出现错位。车架后段主要用于固定后悬架摇臂、差速器与排气系统，尾部的桁架结构做了轻量化掏斜处理，在不损失后轴安装刚度的前提下削减了非必要的管件重量，整体的轮距、轴距安装边界参考了场地竞速车的通用参数，可适配多数市售的改装悬架组件。设计过程中优先采用三角形稳定桁架结构，所有管件的连接节点都做了相贯线拟合处理，保证焊接时管件之间的贴合缝隙控制在合理范围内，减少焊接应力集中的问题；针对不同受力区域的载荷差异，主纵梁、防滚环采用大管径厚壁钢管，次要支撑结构采用小管径薄壁钢管，

　　在刚度与重量之间取得平衡。这类车架的实际使用中，可直接作为整车改装的基体，后续加装覆盖件、动力系统、行走机构即可完成整车搭建，空间框架的结构也方便后期根据赛事规则调整局部点位，不需要大范围重新开模，非常适配小批量定制赛车、改装特种作业车辆的生产需求。建模阶段对所有管件的下料长度、相贯切口都做了参数化标注，生产时可直接导出管件加工数据，配合数控切管设备完成高精度下料，减少现场修配的工作量，装配时可按照分模块组焊的顺序，先拼合主纵梁基准，再依次焊接横向撑杆、斜向加强筋、安装支座，有效控制焊接变形量。
