MDF板材齿轮传动机械结构装置

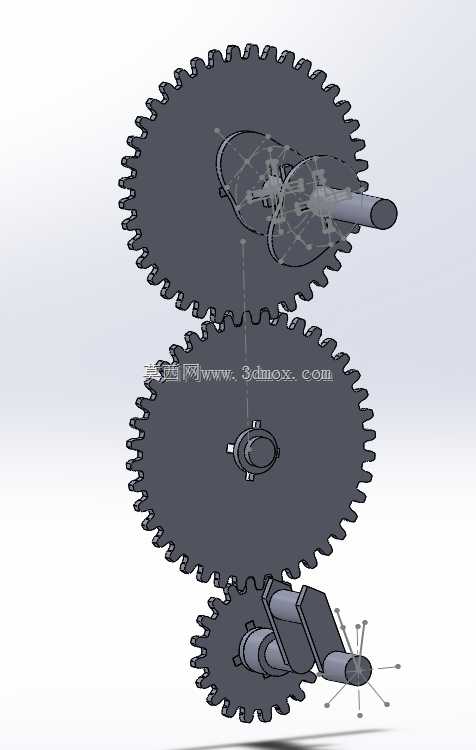

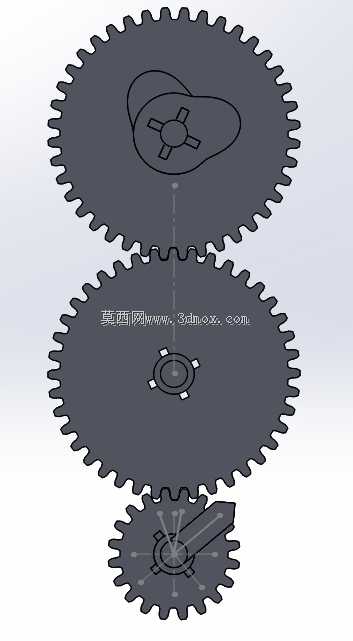

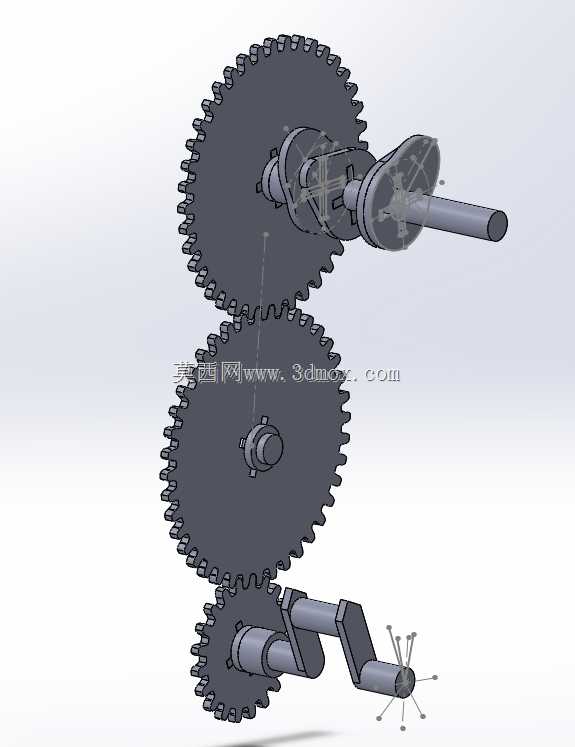

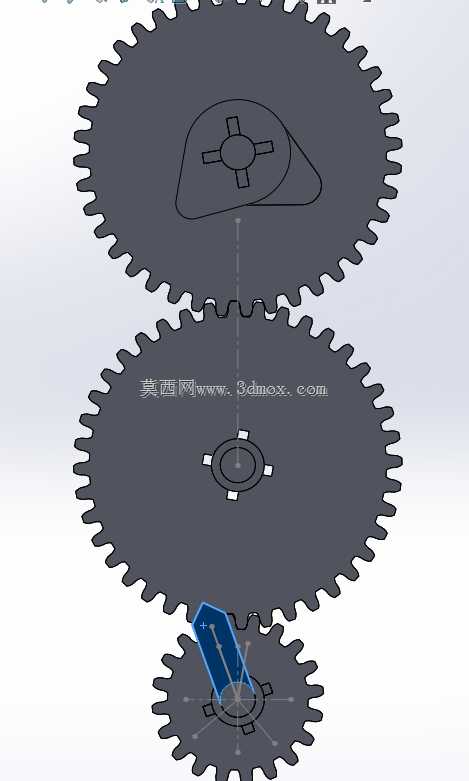

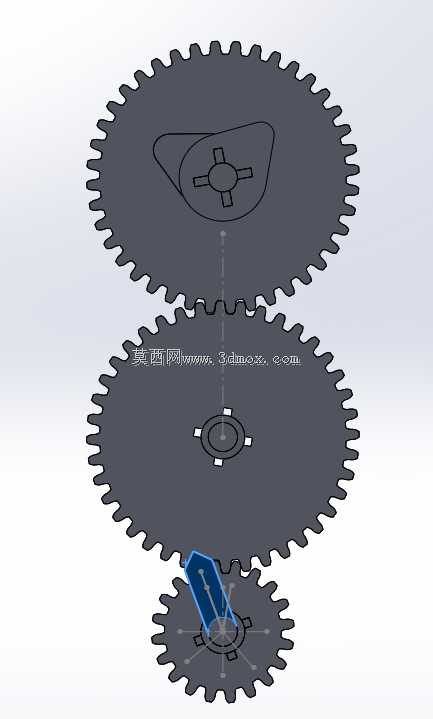

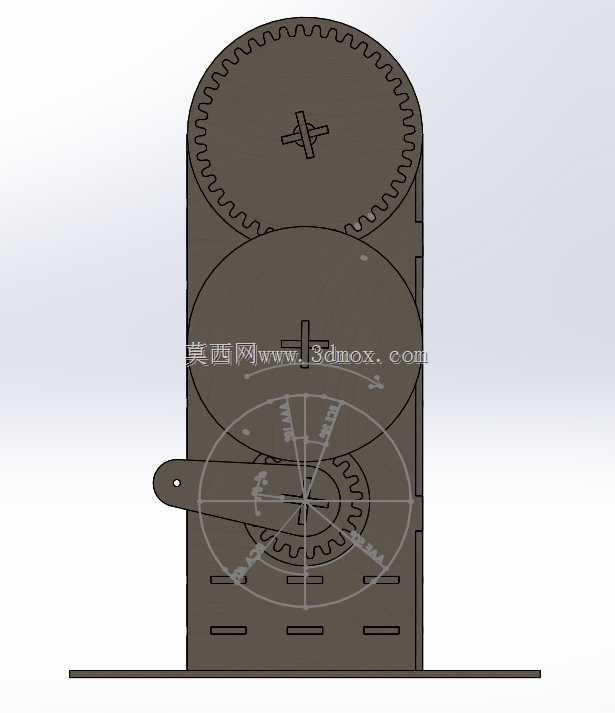

　　该结构采用3毫米厚度中密度纤维板作为加工基材，依托板材易切割、形变率可控的特性，通过榫卯拼接方式完成整体装配，无需额外金属紧固件即可实现结构的稳定组合，适配教学演示、手工创客制作、小型机械原理展示等场景。从功能逻辑来看，整套结构以多组不同直径的盘状齿轮作为核心传动部件，齿轮与板件上预留的转轴位配合，可实现动力的逐级传递，输入端设置的拨杆结构可手动驱动整套传动链运转，直观展示齿轮啮合传动的速比变化、动力传递路径，适合用于中小学科创教育、机械原理入门科普的实操教具，也可作为小型创意动态摆件的核心传动框架。设计过程中优先考虑了板材加工的工艺适配性，所有板件的开槽、开孔位置均匹配3毫米板材的插接公差，

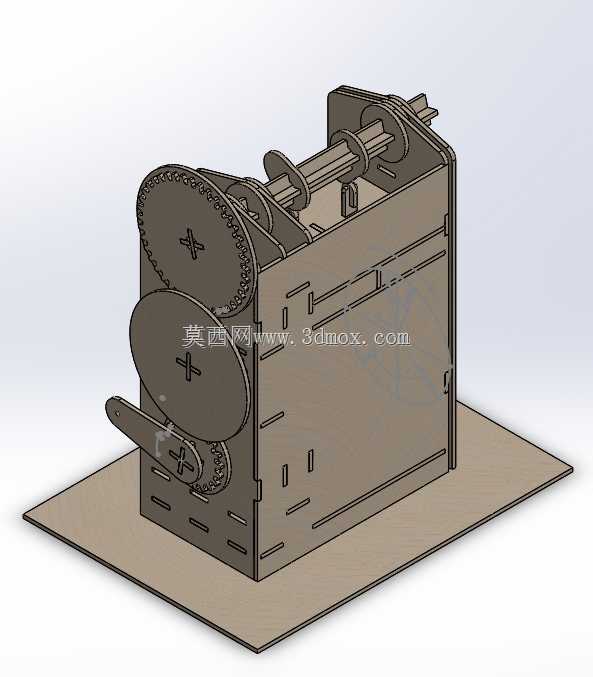

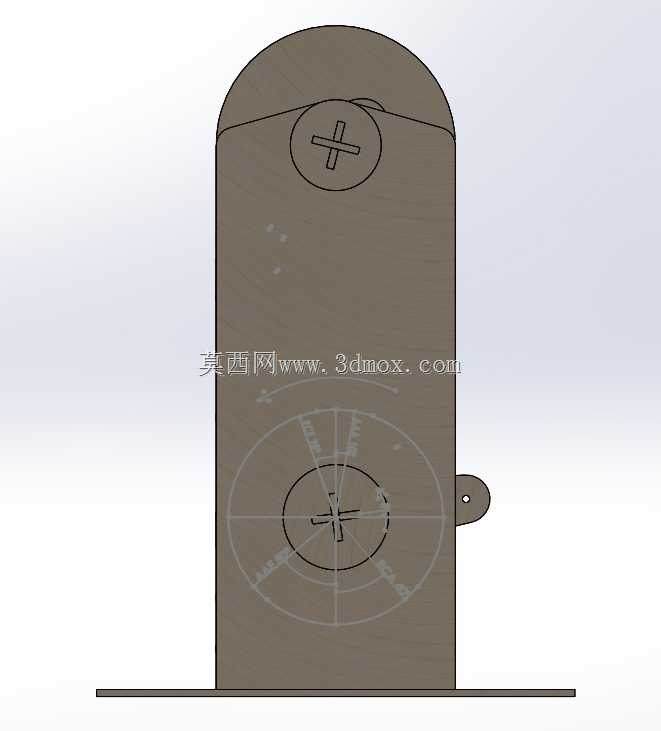

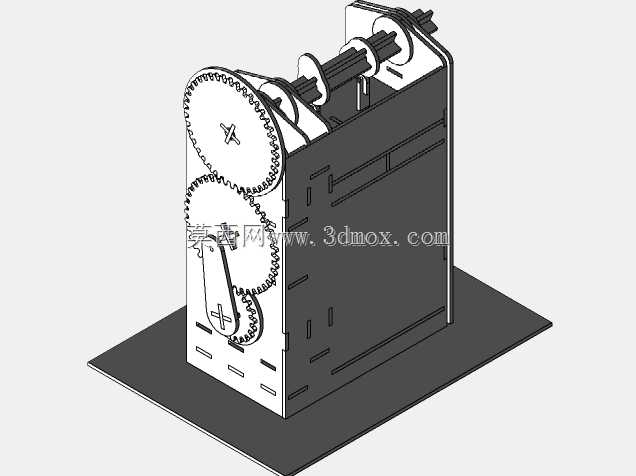

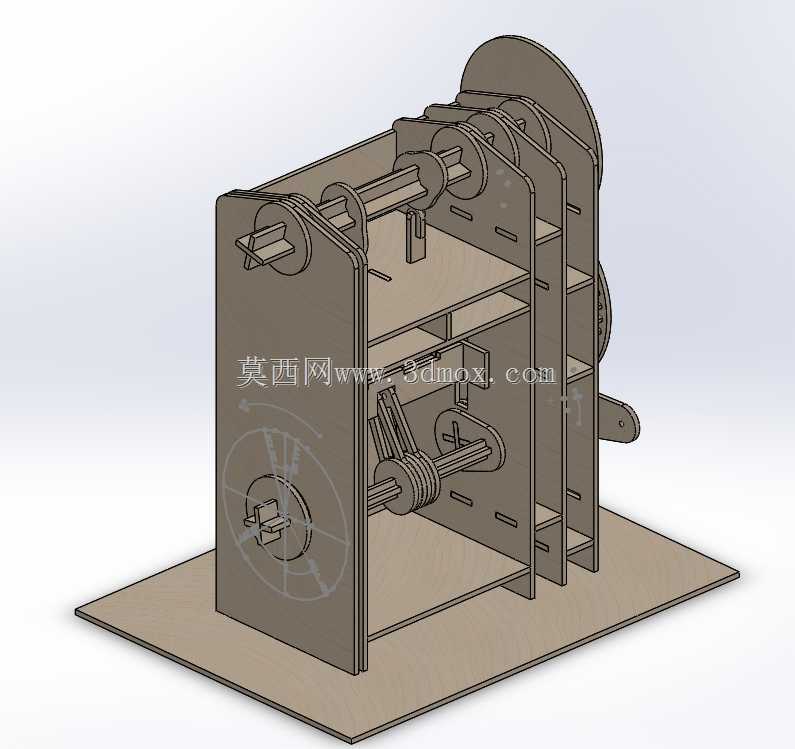

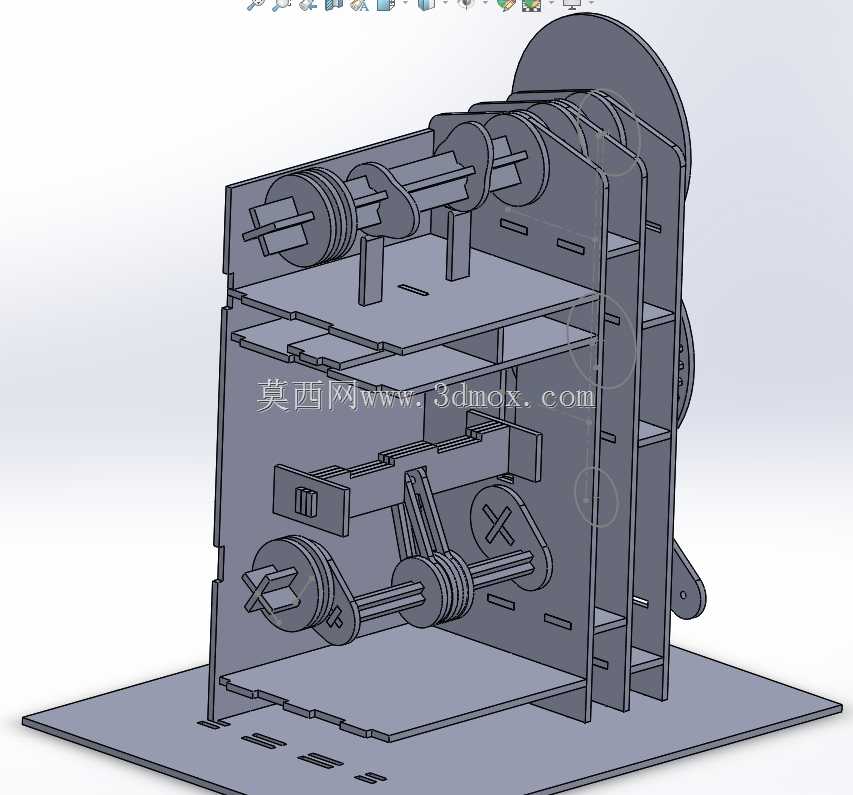

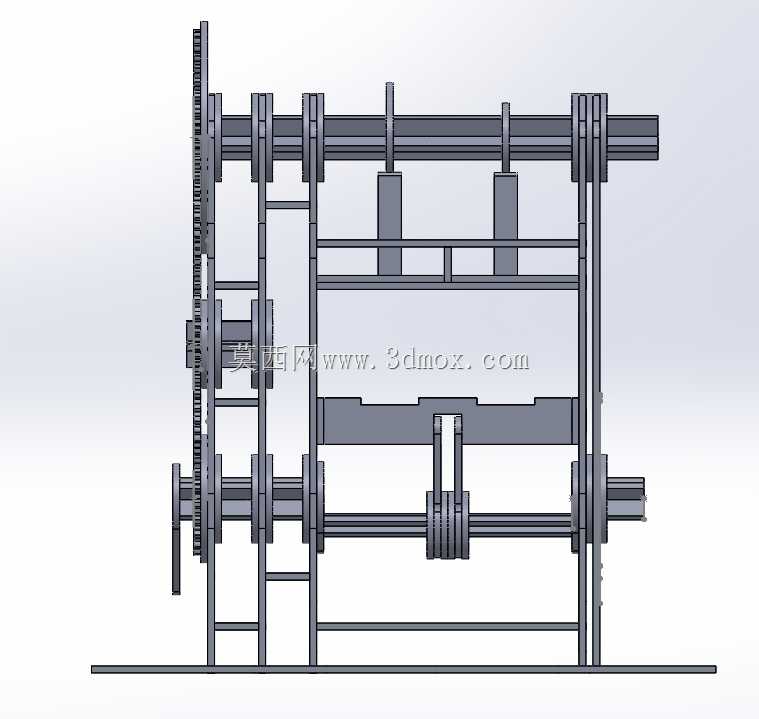

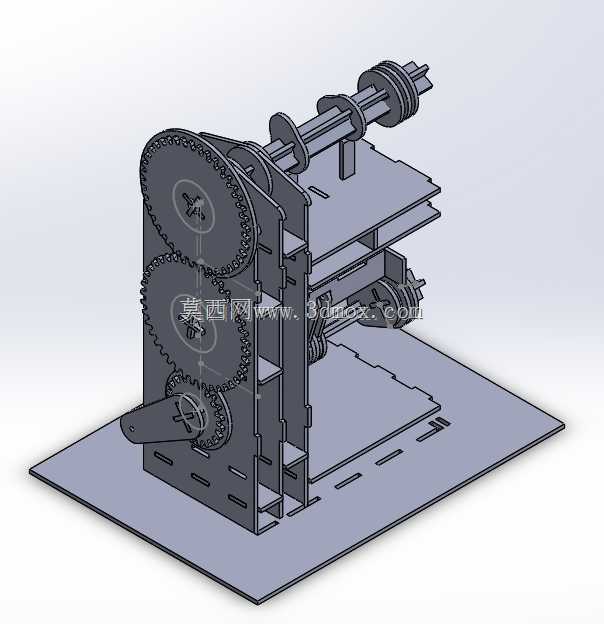

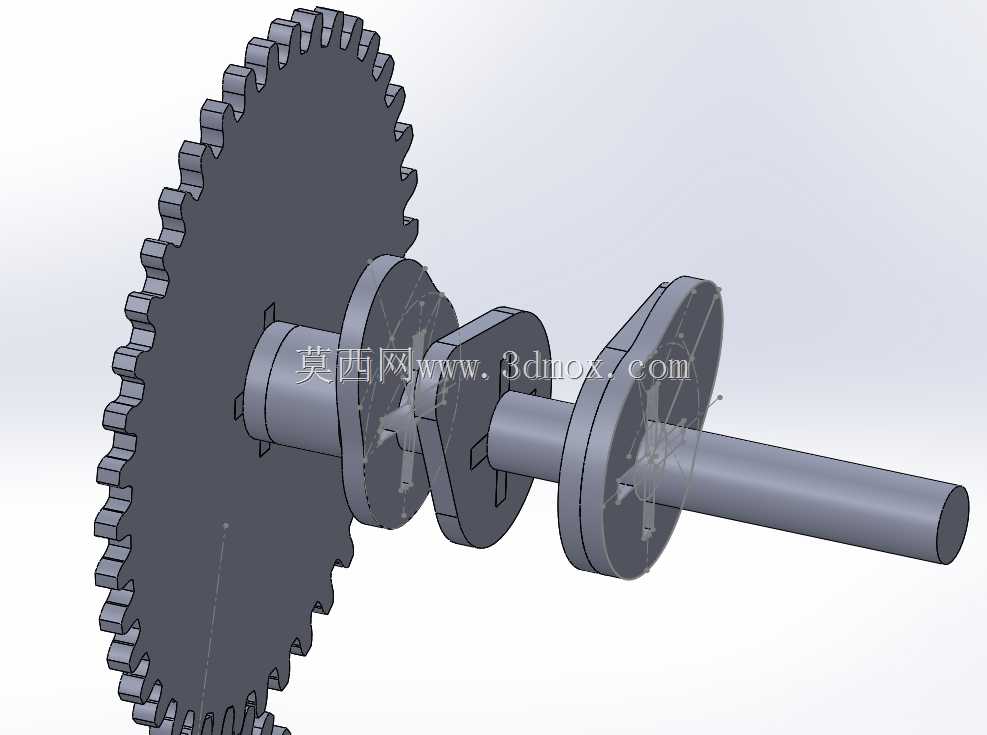

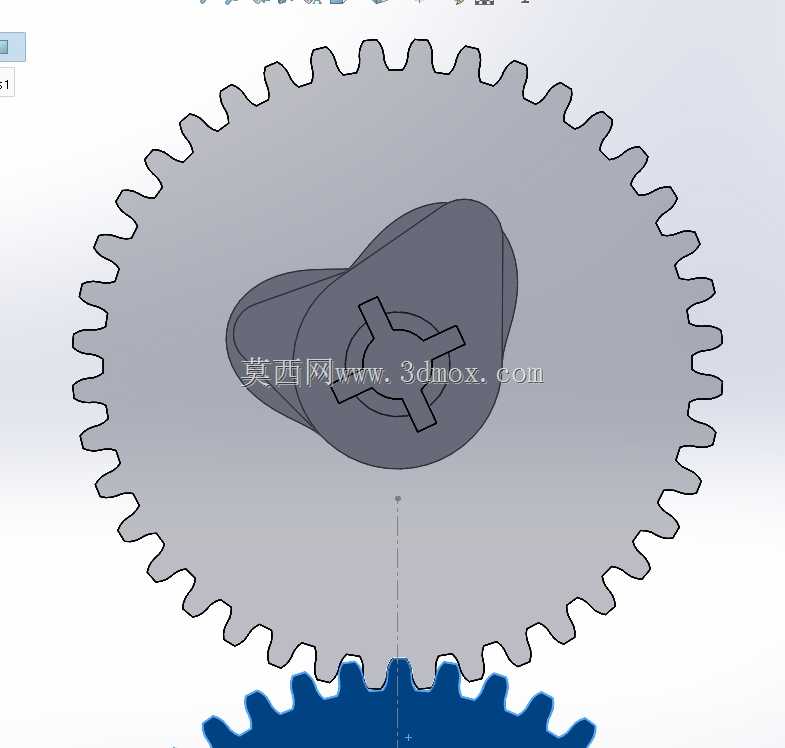

　　避免过松导致的结构晃动或过紧造成的装配开裂，齿轮的齿形参数经过适配调整，既保证啮合过程中无卡滞，也兼顾了激光切割加工的工艺可行性，无需复杂的后处理工序即可完成零件制作。安装边界方面，整套结构依托底部平板作为承载基座，基座与立式侧板通过插接结构形成稳定的L型支撑，所有传动部件均布置在立式侧板的单侧平面上，横向占用空间不超过基座平板的幅面范围，纵向高度以最大直径齿轮的转动边界为限，不会出现运转过程中部件超出基座范围的干涉问题。结构内部预留的轴孔可适配直径1厘米的转轴，转轴与板件的配合间隙经过控制，既保证转动顺畅，也不会出现径向窜动过大的问题，无负载状态下手动驱动即可实现整套传动链的连续运转，板材本身的刚性足以支撑齿轮传动过程中的受力，不会出现受力形变导致的齿面脱开问题。
