商用车重载轮毂轮胎总成结构设计

　　该轮组总成面向中重型商用载货车辆、公路客运大巴的行走系统配套需求，适配干线物流、中短途城际运输等高频重载运营场景，作为车辆与地面直接接触的承载传力部件，承担整车载荷传递、路面冲击缓冲、驱动制动力矩输出的核心功能，其结构可靠性直接决定车辆行驶的安全性与运营效率。设计阶段首先围绕重载工况的载荷边界展开，轮辋部分采用多螺栓孔分布的钢制结构，螺栓孔沿周向等距排布，匹配车桥端法兰的安装定位基准，安装面做平面度公差管控，保证轮组装配后与车桥轴线的同轴度，避免高速行驶时出现径向跳动引发的整车抖动。轮胎胎面采用块状加深花纹设计，花纹沟槽走向兼顾纵向排水能力与横向抓地力，可适应铺装公路、轻度非铺装路面的行驶需求，胎侧做加厚处理，

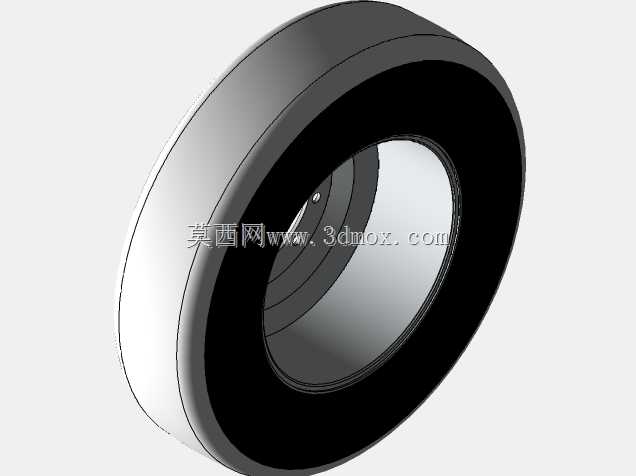

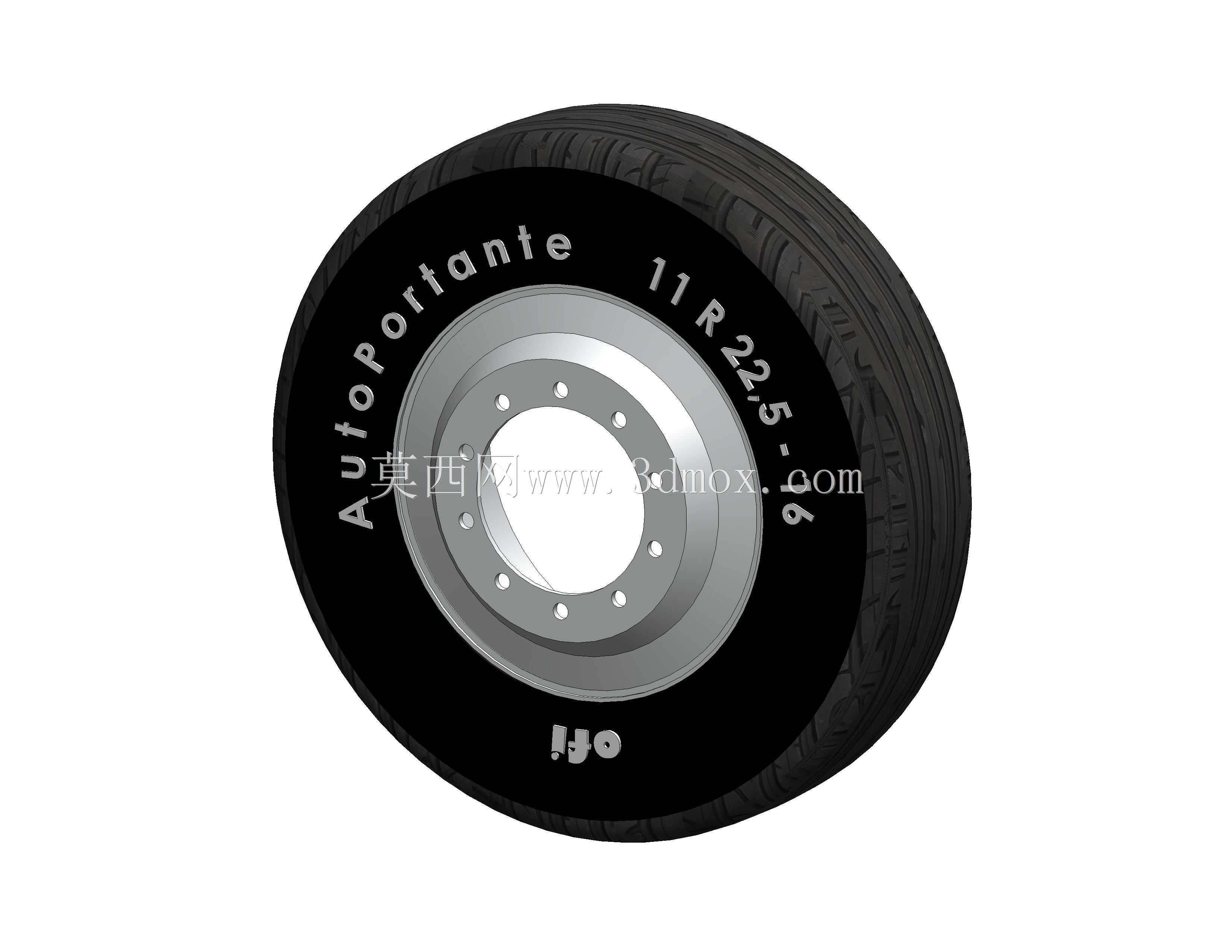

　　降低重载状态下胎侧反复屈挠引发的鼓包、开裂风险，胎圈部位采用高强度钢丝圈结构，保证充气状态下胎圈与轮辋的贴合紧密度，避免大扭矩输出时出现轮胎与轮辋的相对滑转。从安装边界来看，该轮组适配22.5英寸规格轮辋，轮胎断面宽度295mm，扁平比75，装配时需匹配对应规格的车桥法兰、制动鼓或制动盘安装位，轮组偏距参数经过匹配调校，保证整车轮距符合设计要求，转向时轮胎与翼子板、悬架部件之间预留足够的运动间隙，不会发生运动干涉。建模过程中对轮胎橡胶部分的曲面做了连续曲率处理，还原胎面花纹的细节结构与胎侧的标识字符特征，轮毂部分的安装孔、减重槽、配合止口都按照实际加工尺寸做了精确还原，可直接用于商用车底盘总布置的装配干涉校验、行走系统的运动仿真分析，也可作为售后配件开发、维修教学演示的数字化参考模型，帮助结构设计人员快速完成轮组相关的匹配设计工作，减少重复建模的工作量。
