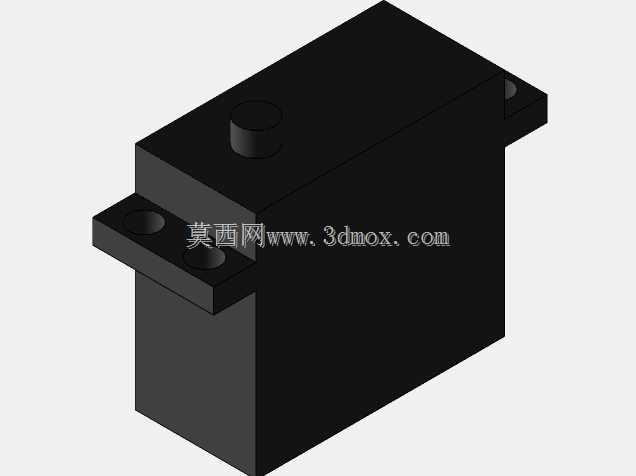

MG995舵机式伺服电机三维结构建模

　　在做小型自动化执行机构选型或者结构适配的时候，MG995这类舵机型伺服电机是很多入门级项目、小型教具、简易机械臂结构里绕不开的部件，这次的三维建模完全还原了实物的安装边界与外形细节，能直接用于装配干涉校验、安装位开孔匹配。从实际使用场景来看，这类伺服电机常被用在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、自动化教具的动作执行端，输出扭矩足以覆盖轻载往复摆动的工况，不需要额外搭配减速箱就能直接输出摆动力矩，省去了很多传动结构的设计工作量。建模过程中优先还原了两侧带安装孔的凸耳结构，这部分是实际装配时的核心定位基准，两个安装孔的孔位间距、孔径大小都严格匹配实物的安装尺寸，设计安装支架的时候可以直接调用这个模型做孔位对齐，

　　不用反复核对实物样本的尺寸参数。主体的方形壳体部分做了等壁厚的结构还原，顶部的输出轴凸台高度、轴径尺寸都和实物保持一致，做输出摇臂搭配的时候可以直接匹配轴径，避免出现摇臂装不上、输出端干涉的问题。从设计思路上来说，这类伺服电机的结构本身已经高度集成，内部的减速齿轮组、驱动电路、电位器反馈结构都封装在方形壳体内，外部建模不需要拆解内部结构，只需要把外部的安装特征、外形轮廓、输出端的尺寸做精准还原，就能满足绝大多数结构设计的需求。很多新手在做小型设备结构的时候，容易忽略伺服电机尾部的出线空间，这次建模也还原了壳体尾部的出线位轮廓，在做设备内部布线规划的时候，可以提前预留出线的弯折空间，避免装配时线材被壳体挤压破损。另外壳体侧面的分型线、

　　顶部凸台的倒角细节也做了还原，在做整机渲染或者装配演示的时候，不会因为模型过于简化显得失真。实际选型搭配的时候，这类伺服电机的摆动角度范围通常在0到180度之间，建模时输出轴的初始位置设置在中位，方便设计师根据实际需要的摆动角度调整输出摇臂的初始安装角度，不用重新调整模型的装配基准。两侧的安装凸耳做了下沉的孔位设计，匹配沉头螺丝的安装尺寸，装配时螺丝头不会凸出于安装面，保证安装面的贴合度，不会因为螺丝凸起导致电机固定不稳。在做小型机械臂关节设计的时候，直接把这个模型装入装配体，就能校验关节转动时电机壳体和相邻臂段的干涉情况，提前调整臂段的外形尺寸，避免实际加工后出现转动卡滞的问题。
