大扭矩PWM信号控制舵机结构设计

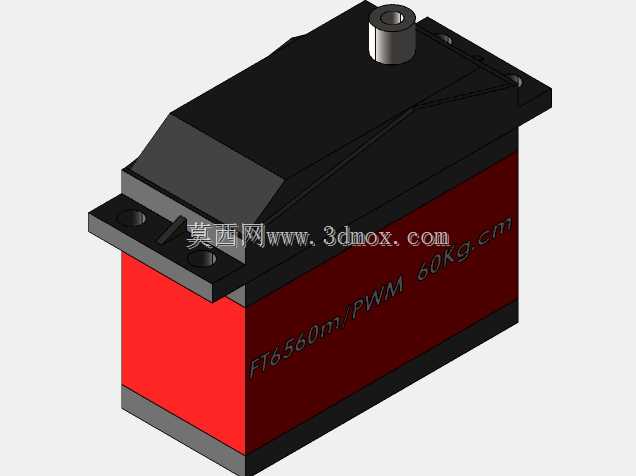

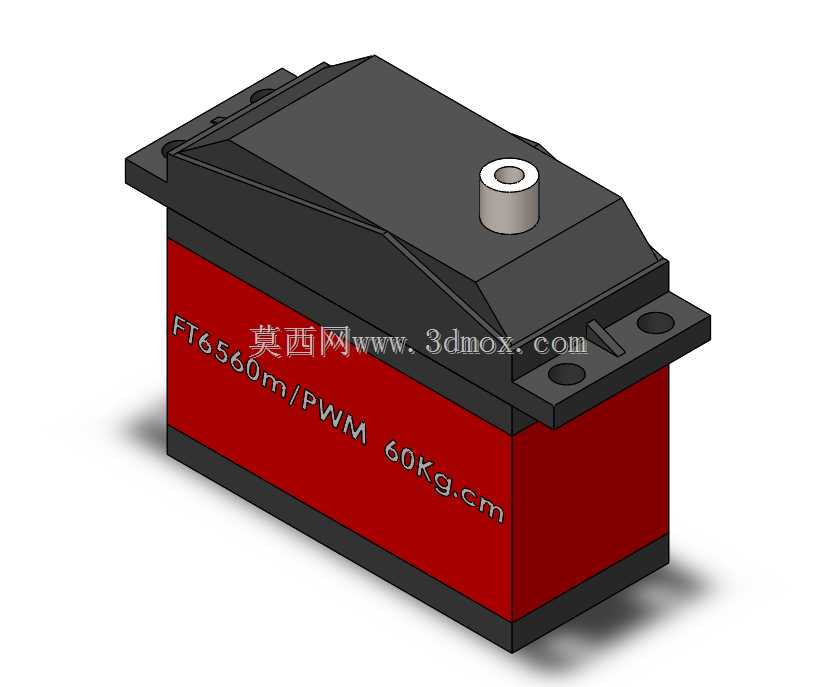

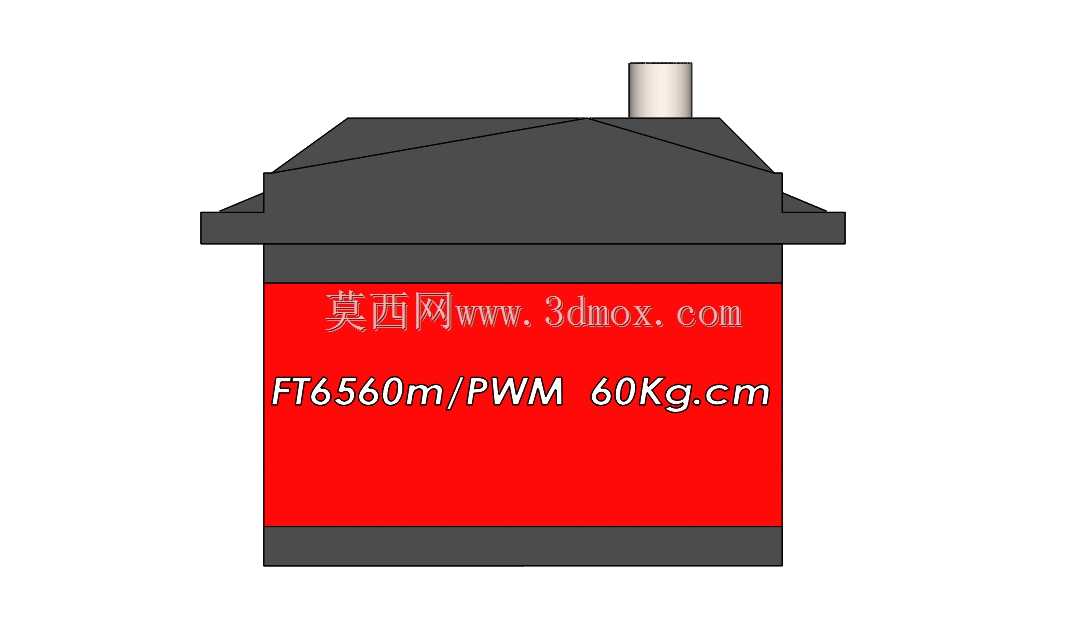

　　这款大扭矩舵机常被应用在重载航模、工业小型变位机构、机械臂关节驱动、智能物流分拣拨料机构这类需要精准角度控制且输出力矩要求较高的场景中，作为末端角度执行单元，它可以接收标准PWM脉宽信号完成对应角度的偏转输出，60kg.cm的输出扭矩可以在额定负载下带动较重的执行端完成定角度动作，不会出现普通小扭矩舵机常见的堵转丢步、角度偏移问题。从结构设计来看，整机采用上下分体式壳体布局，上半部分为黑色工程材质端盖，集成了输出轴安装位与两侧固定耳板，下半部分为红色标识的主体仓，内部容纳驱动电路板、减速齿轮组与动力核心部件，输出轴采用金属嵌件设计，相比塑料输出轴能承受更大的径向负载与冲击载荷，避免长时间带载运行出现轴孔磨损、输出旷量的问题。

　　安装边界上，壳体两侧的带孔耳板是主要的固定结构，安装时可以通过螺栓穿过耳板孔位将舵机固定在安装基座上，耳板的孔位间距、孔径都适配行业通用的大扭矩舵机安装尺寸，替换同规格旧件时不需要额外修改安装基座的孔位，能降低设备改造成本。设计过程中特意将输出轴布置在上端盖的中心偏置位置，既可以给内部减速齿轮组留出足够的排布空间，也能让输出端的受力更均匀，减少偏载带来的齿轮磨损。实际使用时，这类舵机的角度控制范围覆盖0到180度区间，通过调整输入PWM信号的脉宽值就能精准控制输出轴的停留角度，内部集成的位置反馈电路可以实时修正输出角度偏差，即使带载运行也能保持较高的角度定位精度。壳体的拼接缝隙处做了限位止口设计，既可以提升装配时的定位精度，

　　也能阻挡日常使用环境中的粉尘、碎屑进入壳体内部，避免齿轮组卡滞、电路短路的问题。输出轴顶端做了标准的舵盘安装孔位，可以适配不同规格的金属舵盘、摇臂，方便连接不同的执行负载，不需要额外加工转接件。在选型适配时，需要注意安装位的预留空间要能容纳整个舵机的长方体外形，避免安装后与周边结构件产生运动干涉，尤其是输出轴带动摇臂摆动的全行程范围内，要预留足够的摆动空间，防止摇臂碰撞周边结构导致舵机堵转烧毁。
