Hitec HS-805BB舵机式伺服执行部件

　　在航模舵面控制、小型自动化工位执行、教学实验平台搭建这类需要精准角度输出、小体积大扭矩的场景里，这类舵机型伺服部件是非常常见的执行端选择，本次建模还原的HS-805BB规格伺服，是很多入门级工业小负载执行场景、创客开发项目里常用的型号。

　　从实际使用的角度看，这类伺服部件的核心功能是接收PWM控制信号，将电信号转化为输出轴的指定角度偏转，自带位置反馈闭环，不需要额外搭建位置检测回路，就能实现0到180度范围内的角度定位，相比普通直流电机需要搭配编码器、减速箱、驱动板的组合方案，集成度更高，部署起来更快捷，适合小负载、有限转角的往复摆动工况。

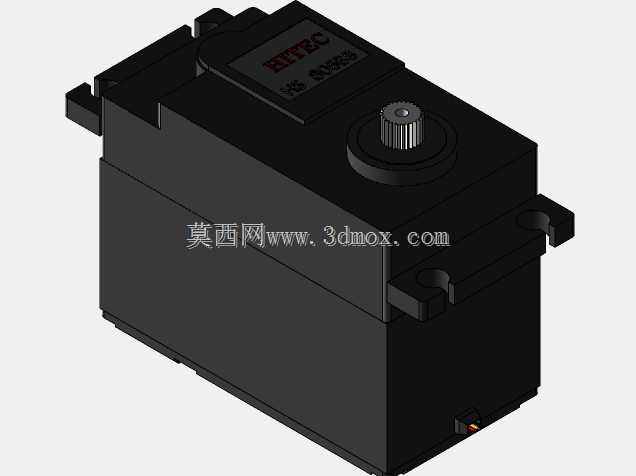

　　建模过程中首先还原的是产品的安装边界，这也是结构设计选型时最关注的部分：主体外壳为长方体结构，两侧伸出带安装孔的固定耳，安装孔的中心距、孔径都按照实物测绘尺寸还原，安装耳的厚度、与主体的连接加强筋都做了细节还原，避免选型安装时出现干涉问题。输出轴位于主体上表面的中心偏置位置，轴端为标准齿形花键结构，匹配通用的舵机摇臂配件，轴的凸出高度、根部的台阶尺寸都严格按照实物比例制作，方便设计时直接匹配标准连接件，不需要二次核对配合尺寸。

　　外壳部分的设计细节也做了完整还原：上壳与下壳的扣合接缝、侧面的出线口位置、上壳表面的标识刻印区域都有体现，外壳的边角做了合理的圆角过渡，符合注塑件的工艺特征，不会出现尖锐直角的不合理结构。输出轴根部的轴承安装位凸台、顶部的调节螺丝结构都做了细化，还原实物的装配关系。

　　从设计思路上，这类伺服的结构布局非常紧凑，减速齿轮组、驱动电路板、直流电机都集成在方形外壳内部，所以建模时严格控制了内部腔体的空间占比，外壳壁厚均匀，符合注塑成型的工艺要求，两侧安装耳的位置做了局部加厚，避免安装锁紧时出现应力断裂的问题。出线口位于壳体下端的边角位置，预留了线径的穿出空间，设计配套安装座时可以直接对应这个位置预留走线槽，不会出现线缆挤压的问题。

　　实际应用中，这类伺服除了传统的航模舵面控制，还经常被用在小型物料分拣机构的拨杆驱动、自动化设备的小门启闭、摄像头云台的角度调节、教学机器人的关节驱动等场景，选型时除了关注扭矩、转速参数，安装尺寸的匹配是最容易出问题的环节，这个三维模型完整还原了所有安装相关的边界尺寸，包括固定耳的孔位坐标、输出轴的中心高度、整体的长宽高外轮廓，设计人员可以直接将模型导入装配体，做干涉检查、安装座的配套设计，不需要反复测量实物尺寸，能大幅缩短前期设计的核对时间。

　　模型的细节处理上，外壳表面的哑光质感、输出轴的金属齿形细节、安装耳的沉孔结构都做了区分，不同材质的部件做了分层处理，方便后续做渲染或者工程图导出时的材质标注。壳体上的定位柱、内部的螺丝柱结构虽然在外观上不可见，但在做剖视装配图时可以清晰展示内部的装配逻辑，方便学习者理解这类集成伺服的内部结构布局。

　　在做配套结构设计时需要注意，这类伺服的输出轴存在一定的回程间隙，建模时在输出轴和安装孔位之间预留了合理的配合间隙，符合实际装配的公差要求，不会出现理想建模下的零间隙过约束问题。安装耳的孔位设计为通孔，适配标准的M3安装螺丝，孔位周围的凸台结构还原了实物的加强设计，保证安装时的结构强度。
