螺旋轨道式振动送料盘结构设计

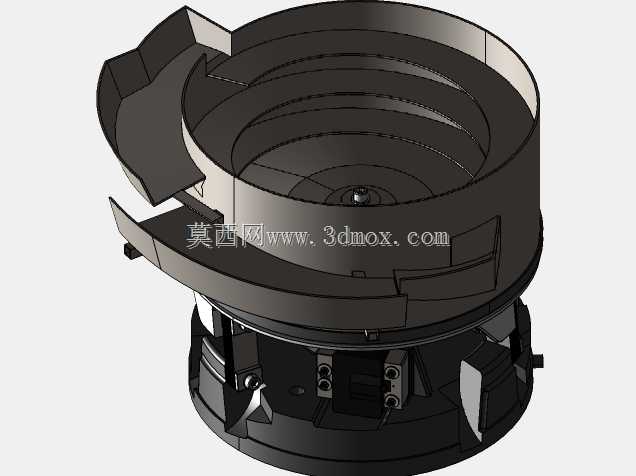

　　在小零件自动化装配、检测生产线的工位布局中，这类螺旋轨道振动送料装置是衔接散料储料区与加工工位的核心执行部件，多数电子元器件、小型五金冲压件、塑胶注塑件的整列上料环节，都会依赖这类设备完成物料的姿态统一与定向输送。从结构组成来看，该装置下部为振动驱动基座，内置电磁激振单元与倾斜布置的板弹簧支撑组，工作时会产生高频微幅的扭转振动，通过振动能量的传递带动上部料盘做定向螺旋升角方向的往复振动，让散落在料盘底部的工件沿着螺旋爬升轨道逐步向上移动。上部的螺旋料盘采用多段变轨设计，轨道在爬升过程中设置了多段姿态筛选结构，不符合输送姿态要求的工件会在轨道缺口、挡边导向结构的作用下重新落回料盘底部，

　　只有姿态符合出料要求的工件能够沿着轨道持续移动至末端出料口，直接对接下游的直线送料轨道或者装配工位的取料位置。设计这类送料盘时，首先要根据待输送工件的外形轮廓、重心分布确定螺旋轨道的升角，通常轨道升角控制在1.5度到2.5度区间，升角过大会导致工件爬升过程中容易滑落，升角过小则会降低送料效率，拉长工件在盘内的停留时间。轨道的宽度需要根据工件的最大外形尺寸预留单边1到2毫米的间隙，避免工件在轨道上出现卡滞，同时筛选段的挡边高度、缺口尺寸需要完全匹配工件的重心位置，确保姿态错误的工件能够顺利落回盘底，不会出现误送或者堵料的情况。基座部分的安装法兰设置了均匀分布的安装孔位，安装时需要保证设备整体处于水平状态，底部通常会加装减震橡胶垫，

　　避免振动传递到设备机架影响其他工位的加工精度。料盘与基座的连接采用快拆式锁紧结构，更换不同规格工件对应的料盘时不需要拆解驱动单元，能够快速完成产线换型的调整工作。出料口的位置设置了导向挡片，可以根据下游设备的接料高度微调出料的导向角度，保证工件送出时的姿态稳定，不会在出料端出现堆叠或者翻转。这类送料结构的送料速度可以通过调整驱动单元的振动频率进行无级调节，能够匹配不同节拍的生产线需求，相比传统的人工排料上料方式，能够大幅降低重复操作的人工劳动强度，同时避免人工取放料带来的工件污染、姿态不一致问题，在3C电子装配、小五金加工、医药包装等行业的自动化产线中有着极高的应用覆盖率。
