皮尼翁螺旋形齿盘传动结构设计

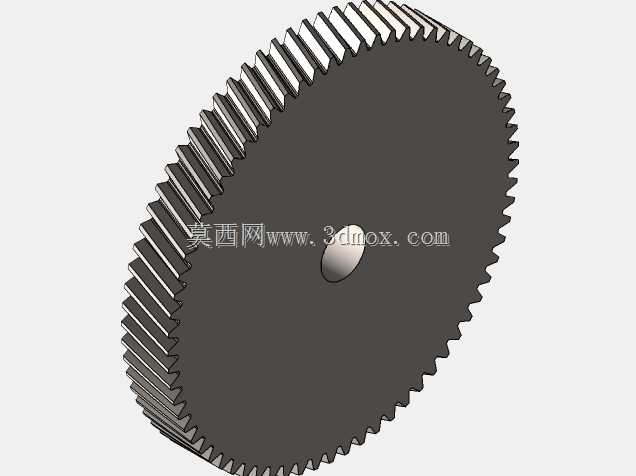

　　这类螺旋形齿盘结构常被用在精密传感反馈机构、小载荷精密传动链路当中，区别于常规直齿圆柱齿轮，其齿向沿螺旋线排布，啮合过程中轮齿是逐步进入接触再逐步退出啮合，不会出现直齿传动整齿突然撞击啮合的问题，传动平稳性更优，运行过程中产生的冲击、振动与噪声都能得到有效控制，适合对传动平顺性有较高要求的仪表、精密检测设备内部传动场景。从结构设计逻辑来看，该齿盘采用盘式薄型结构，中心设置单安装定位孔，可直接通过销轴或紧定螺钉与传动轴实现周向固定，整体结构紧凑，不需要额外设计复杂的轮毂连接结构，能有效压缩传动机构的轴向安装空间，适配小型化设备的内部布局需求。齿盘的齿形经过参数化拟合，轮齿沿圆周均匀分布，齿顶与齿根的过渡圆角做了优化处理，

　　既可以避免啮合过程中出现齿根应力集中导致的轮齿断裂问题，也能减少齿面相对滑动带来的磨损，延长零件的实际使用寿命。在实际选型适配过程中，需要重点关注齿盘的齿顶圆直径、中心安装孔的孔径公差、齿厚参数以及安装端面的平面度要求，这些尺寸直接决定了齿盘能否顺利装入预设安装位，以及啮合时的齿侧间隙是否处于合理区间——齿侧间隙过大会导致传动回程误差增大，影响传感检测的反馈精度，间隙过小则会在运行过程中出现卡滞、齿面异常磨损的问题。不同于重载传动使用的厚型齿轮，该齿盘的盘体厚度较薄，主要适配小扭矩、高转速的精密传动场景，安装时需要保证齿盘的安装端面与传动轴轴线保持垂直，否则运行过程中会出现轮齿偏载，局部齿面受力过大加剧磨损，

　　严重时甚至会出现断齿故障。齿盘的螺旋角设计经过匹配计算，能够保证啮合重合度处于合理范围，在传动过程中始终有多个轮齿同时参与啮合，单齿承受的载荷更小，传动的承载能力相较于同模数同厚度的直齿轮有明显提升，同时螺旋齿的啮合特性也能有效降低传动过程中的回差，适配需要精准反馈转动角度的传感机构使用场景。在装配调试环节，需要先确认配对传动件的中心距与设计值偏差在允许公差范围内，手动盘动检查啮合过程是否存在卡滞点，确认齿面接触斑点沿齿高、齿长方向的分布符合设计要求后再完成最终固定，避免装配偏差导致的早期失效问题。
