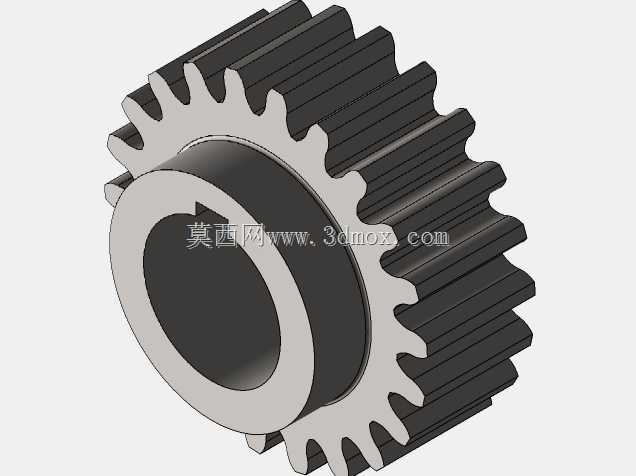

直齿圆柱传动齿轮结构设计

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在各类需要定比传动的设备中都能见到它的身影，从小型输送线的动力传递单元，到普通机床的进给传动链，再到轻工设备的动力分配机构，都能适配这类齿轮的应用场景。从结构设计来看，这款齿轮采用了标准渐开线齿形，齿向与齿轮轴线保持平行，啮合过程中不存在轴向分力，对支撑轴承的轴向载荷要求更低，能有效降低支撑结构的设计复杂度，也能减少轴承选型的成本投入。齿轮中心设置了通孔安装位，孔壁做了适配平键连接的键槽结构预留，安装时可以直接与传动轴配合，通过平键传递扭矩，避免齿轮与轴之间出现相对转动，保证传动比的精准稳定。齿部的参数设计遵循通用机械传动的标准模数体系，齿顶高、齿根高都按照标准取值，

　　齿根处做了合理的圆角过渡，能有效降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题，提升零件的疲劳使用寿命。齿轮的轮毂部分做了加厚设计，与齿圈之间通过辐板连接，在保证整体结构强度的前提下，尽可能控制零件的整体重量，减少传动过程中的转动惯量，让设备启停阶段的传动更平稳，降低冲击载荷对整套传动系统的影响。在实际选型应用时，需要注意匹配对应模数、齿数的配对齿轮，保证啮合侧隙在合理区间内，侧隙过小会导致啮合卡滞、润滑脂无法有效进入齿面，加剧齿面磨损；侧隙过大则会导致传动回程误差增大，影响需要精准传动的工位定位精度。安装过程中要保证齿轮与传动轴的同轴度，避免出现偏载导致轮齿局部受力过大，出现断齿或者齿面点蚀的问题。

　　齿面的加工精度适配中等转速的传动场景，在转速不超过1500r/min的传动工况下，能保持稳定的传动效率，传动过程中的噪音控制也能满足普通工业设备的使用要求，不需要额外加装复杂的降噪结构。日常维护时只需要定期在齿面涂抹适配的润滑脂，就能减少齿面的磨损，延长整套传动副的使用寿命。这类直齿轮的加工工艺也相对成熟，滚齿、插齿工艺都能完成加工，量产成本较低，适合在各类通用机械设备中批量使用，不需要定制特殊的加工刀具，备件替换也十分方便，能有效降低设备的后期维护成本。
