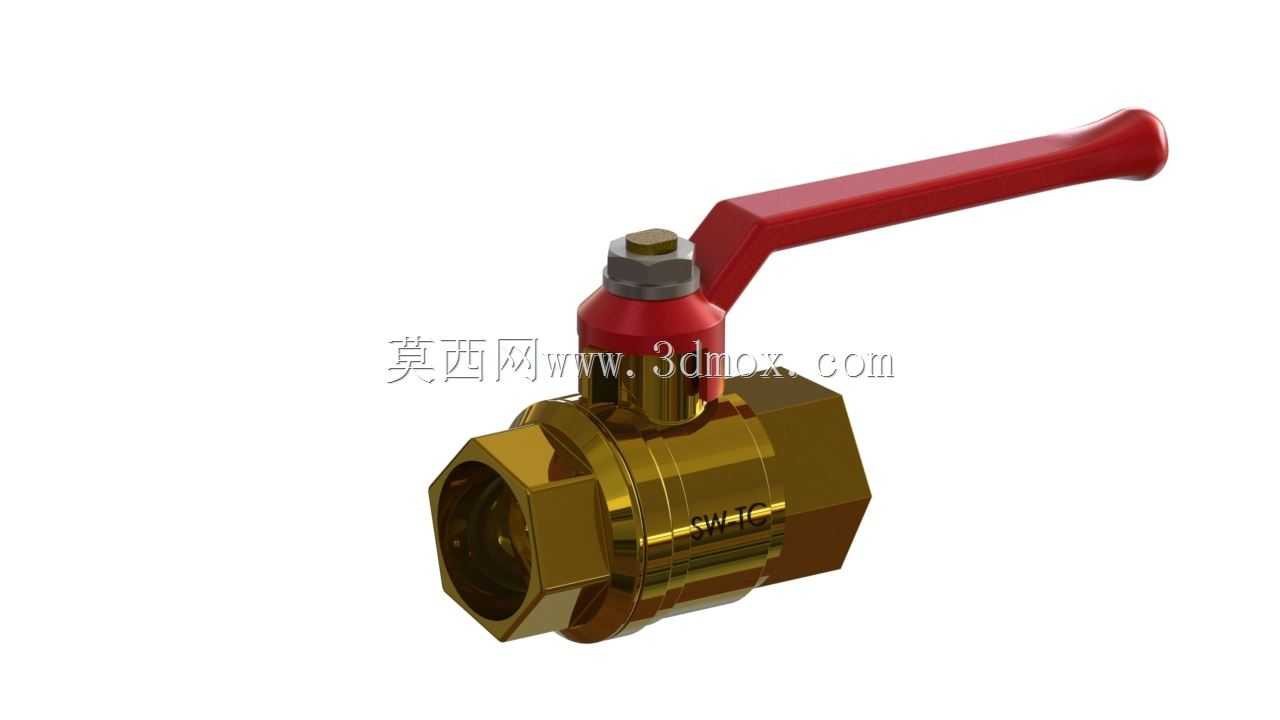

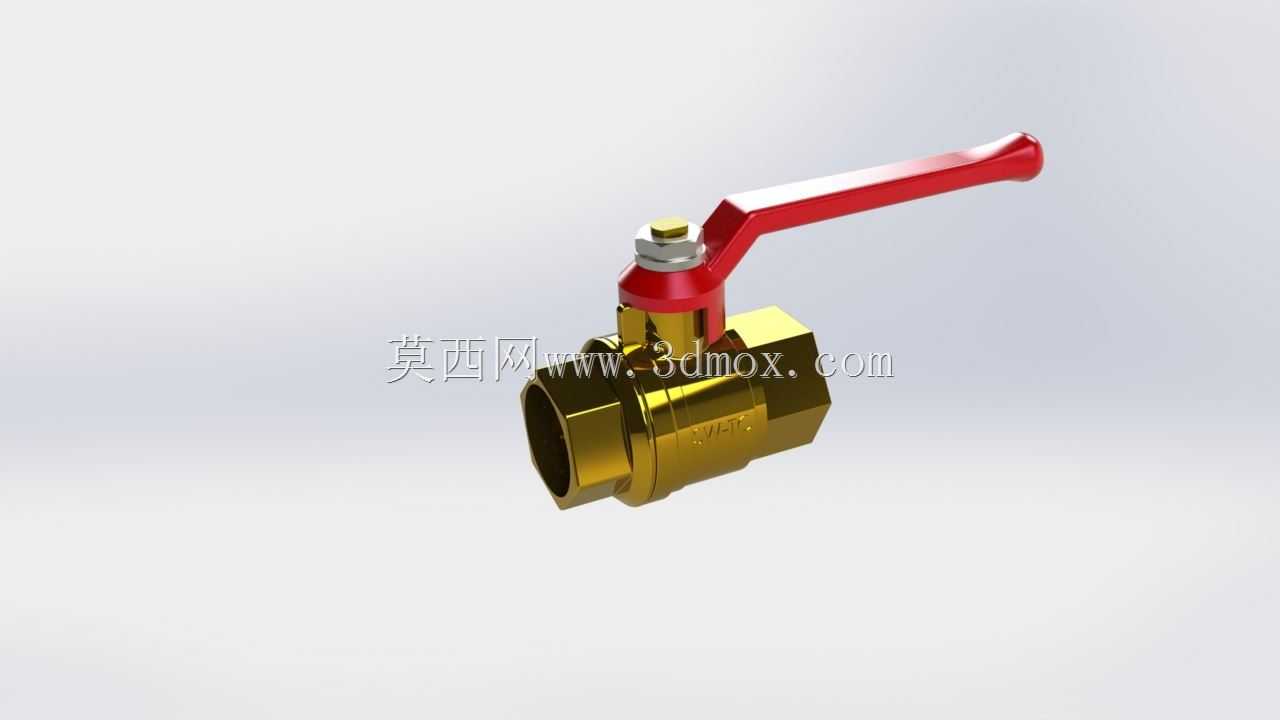

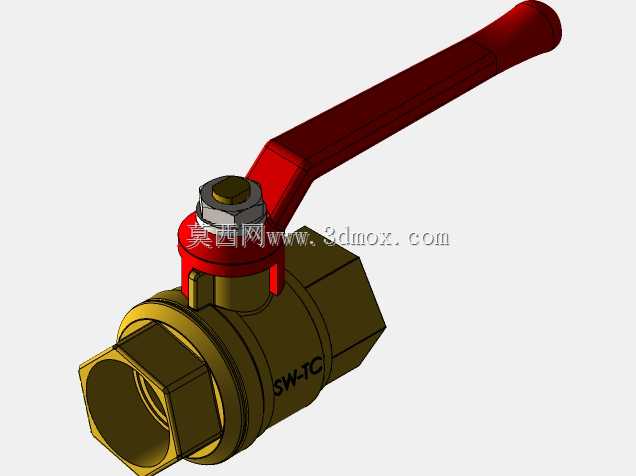

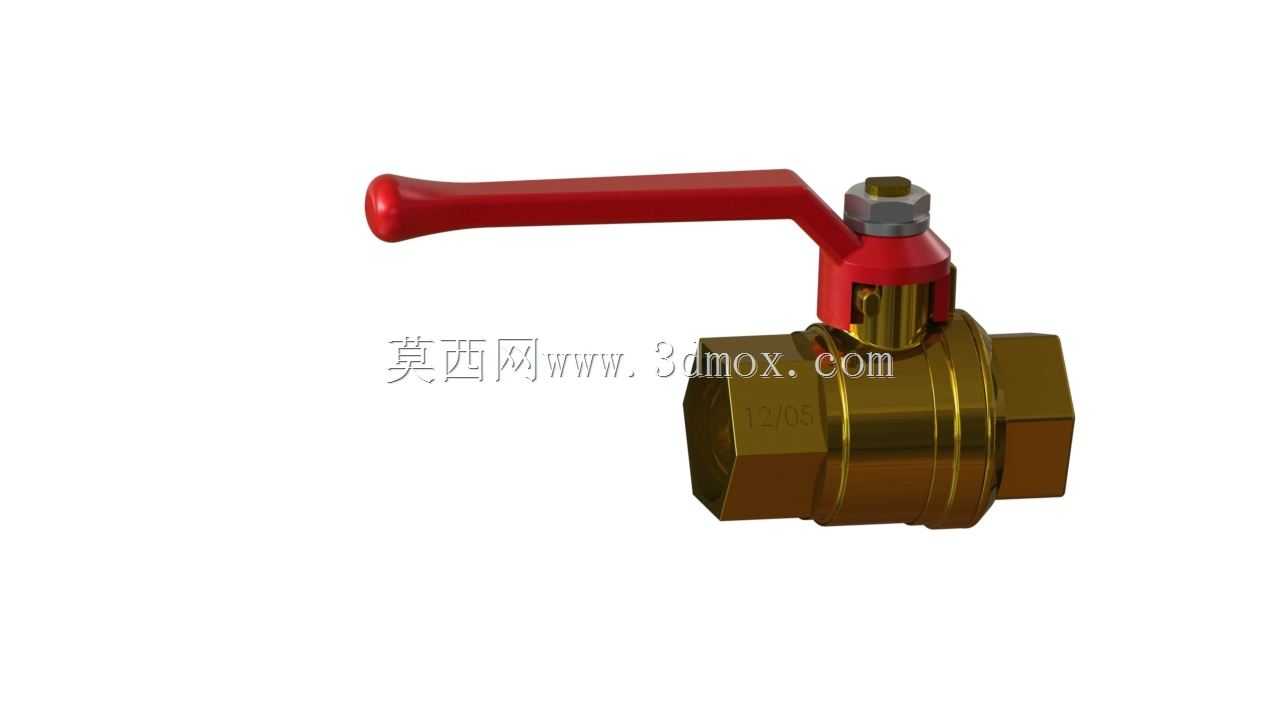

黄铜内螺纹手动球阀结构三维数模

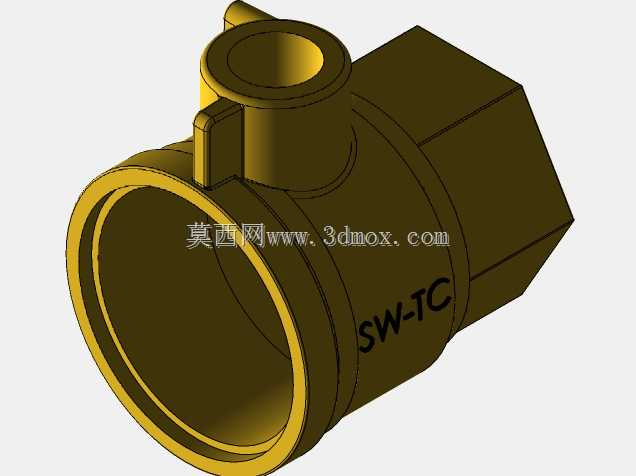

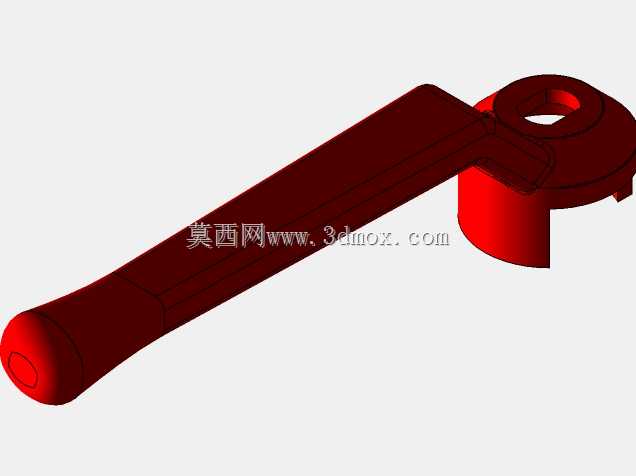

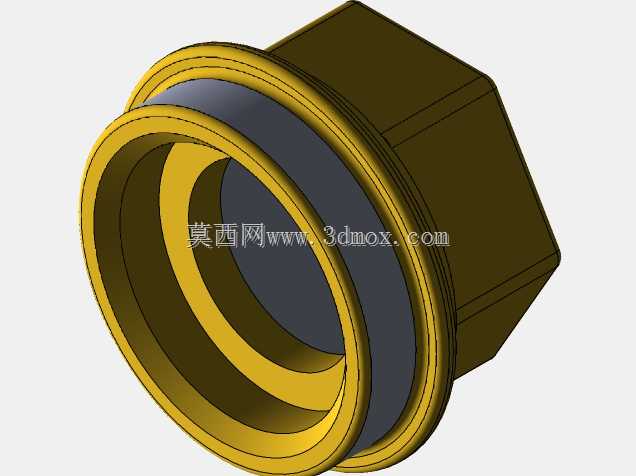

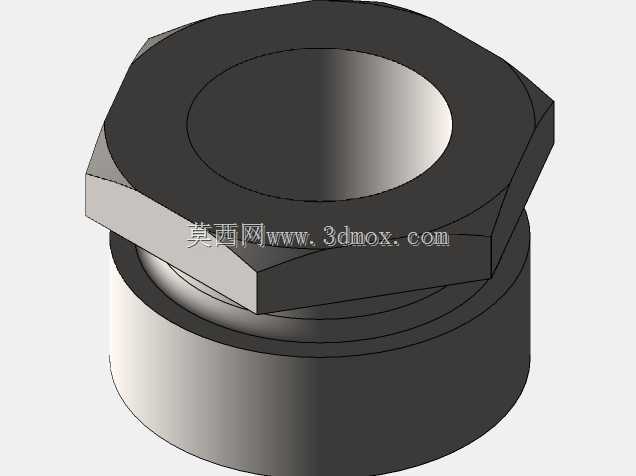

　　这款手动球阀的结构设计完全围绕海底管汇大口径管路的截断工况展开，建模过程中优先考虑了深海高压环境下的密封可靠性与操作便捷性，整体采用锻造黄铜作为主体材质，对应阀体部分做了加厚六角结构设计，既方便安装时使用管钳夹持施力，也能承受深海工况下的外部水压与内部介质冲击。从安装边界来看，阀体两端采用标准内螺纹连接形式，建模时严格遵循管螺纹的配合公差要求，螺纹收尾处预留了足够的密封带缠绕空间，避免安装时密封件被螺纹切边导致泄漏，阀体的六角对边尺寸、整体轴向长度都匹配同通径管路的安装间距要求，不会出现与周边管夹、相邻阀件干涉的问题。操作端采用加长红色冲压手柄，手柄与阀杆的连接部位做了扁方定位结构，建模时特意还原了手柄根部的防松压帽结构，

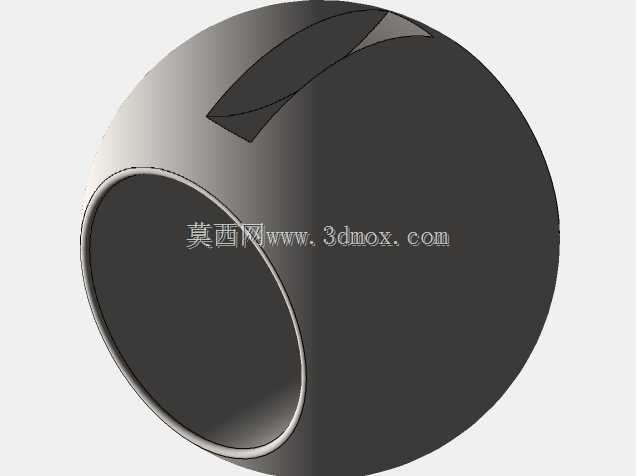

　　压帽与阀体之间的填料函部分预留了填料填充空间，可在长期使用出现微渗时通过压紧压帽实现密封补偿，无需整体拆解阀件。球体部分采用通孔等径设计，流道内壁做了圆滑过渡处理，建模时还原了球体表面的高精度配合面，与阀体两端的密封座形成球面密封副，开关过程中摩擦阻力小，仅需扳动手柄旋转90度即可实现全通径全开或全关，全开状态下流道无缩径，介质流经时压力损失极小，不会在阀腔内部形成紊流或介质沉积，适合输送海水、液压油等多种介质。在海底管汇的实际应用场景中，这类手动球阀通常布置在管汇支路的前端，作为支路检修时的截断元件，日常处于常开状态，需要关断时可由潜水员直接在水下操作，加长手柄的设计能让操作人员戴厚质潜水手套时也能轻松施力，

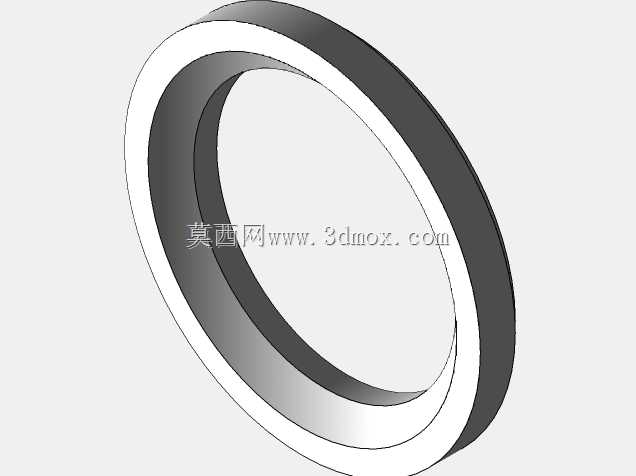

　　手柄表面的防滑结构建模时也做了还原，避免水下操作时打滑。设计过程中还考虑了阀件的防腐蚀需求，黄铜材质本身具备较好的海水耐蚀性，阀体外部的棱角都做了小圆角过渡，避免海生物附着后形成缝隙腐蚀，阀杆与压帽之间的间隙控制在合理范围，既保证转动灵活，又能阻挡细小泥沙进入阀杆摩擦副，延长水下服役周期。整体建模过程中对各个配合面的公差带都做了对应还原，密封座的压缩量控制在合理区间，既保证密封比压满足高压工况要求，又不会因为压缩量过大导致操作力矩过高，阀体的壁厚经过强度校核，能承受管汇系统的水锤冲击，不会在工况波动时出现阀体开裂的问题。
