三片式内螺纹手动球阀结构设计

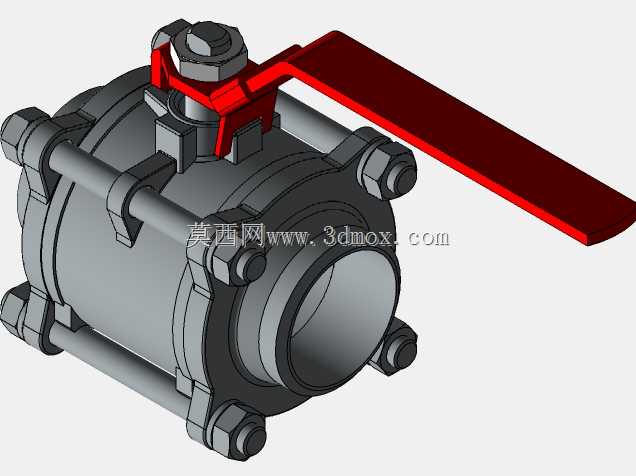

　　这款手动三片式球阀的结构设计，首先围绕中小口径流体管路的截断控制需求展开，适配公称通径25规格的管路系统，在民用给排水、小型化工流体输送、暖通循环管路、普通工业气动液压回路中都有广泛应用，核心作用是通过手柄的90度旋转，带动内部球体转动，实现管路通路的全开或者全关，不适合做节流调节使用，避免带节流工况下球体密封面被高速流体冲蚀损坏。从结构设计思路来看，采用三片式阀体组合结构，左右两个端体通过四根长螺栓拉紧中间主阀体，这种结构的优势在于后期维护时不需要将整个阀门从管路上拆下来，只需要松开连接螺栓就能取出内部的球体、密封阀座组件，更换易损密封件的操作效率远高于一体式球阀，大幅降低现场运维的拆装工作量。阀体两端采用内螺纹连接形式，

　　安装边界适配同规格的外螺纹管道接头，不需要额外搭配焊接法兰，安装空间占用更小，适合管路排布紧凑的中小设备配套场景。驱动部分采用扁方结构连接红色冲压钢板手柄，手柄长度经过力矩匹配，在额定工作压力下，操作人员不需要借助加力杆就能轻松完成开关操作，手柄上的限位结构可以精准卡定全开、全关两个位置，避免旋转过位导致密封错位。内部球体采用通孔等径设计，全开状态下流道和管路内径完全一致，流体通过时的阻力损失极小，不会出现介质滞留、压降过大的问题，适合输送水、轻质油品、低压气体等多种洁净介质。密封结构采用软质阀座环抱球体的设计，密封预紧力通过端体和主阀体的连接间隙均匀调整，保证低压工况下也能实现可靠密封，不会出现内漏问题。整体外形结构紧凑，

　　螺栓连接的布局对称均匀，三维建模过程中对所有配合面都做了公差匹配，比如阀杆和阀体的配合间隙、球体和阀座的配合余量、螺栓孔的位置度都符合通用阀门的设计规范，能够直接用于同类产品的结构参考、设备配套选型的装配校核，也可以作为管路系统三维布管时的标准件模型使用，帮助设计人员提前确认阀门安装的操作空间，避免后期现场安装时出现手柄和周边管路、设备干涉的问题。
