法兰连接固定式锻钢球阀结构设计

　　在长距离油气输送、化工介质输送、城市燃气管网这类高压大口径管路场景里，截断类阀门的选型直接决定整条管线的运行可靠性，这款法兰连接固定式球阀的结构设计，正是针对这类高压工况做的针对性优化。不同于浮动式球阀靠介质压力将球体压紧在出口侧阀座实现密封的结构，这款固定式球阀的球体上下两端都设置了固定支撑轴，轴端搭配自润滑滑动轴承，当阀门处于高压差工况时，球体不会在介质推力下产生偏移，阀座的密封面受力更均匀，不会出现单侧密封面过度磨损导致的内漏问题，尤其适合DN200以上口径、Class600及以上压力等级的管路使用。从安装边界来看，阀门两端采用对焊法兰连接结构，法兰的螺栓孔数量、孔径、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接通过双头螺柱与管路法兰把合即可，法兰密封面采用凸面结构，搭配缠绕式金属垫片就能实现可靠的静密封，避免法兰连接处的外漏风险。阀门底部设置了一体式铸造安装支座，支座上预留了两个地脚螺栓安装孔，安装时可以通过支座将阀门整体固定在管线支墩上，抵消大口径阀门自身重量对管路法兰产生的附加弯矩，避免长期运行后法兰密封面变形泄漏。从结构设计思路来看，这款球阀采用了全通径的流道设计，球体的通道内径与连接管路的内径完全一致，介质流经阀门时不会产生节流效应，一方面可以降低管路的压损，减少输送过程中的动力损耗，另一方面也方便管路通球扫线作业，不需要拆除阀门就能完成管线内部的清管、检测作业，

　　非常适合长输管线这类需要定期清管的场景。阀门的中法兰连接采用了螺柱均布把合的结构，中腔密封采用耐高压的石墨缠绕垫片，左右阀体与中体的连接螺柱沿圆周均匀布置，预紧时可以保证密封面受力均匀，即使在温度波动较大的工况下，也不会因为热胀冷缩出现密封失效的问题。球体与阀座的密封面采用了堆焊硬质合金的处理方式，密封面硬度可以达到HRC40以上，即使介质中含有少量固体颗粒杂质，也不会轻易划伤密封面，提升了阀门在含杂质介质工况下的使用寿命。阀杆采用了下装式的防飞出结构，阀杆从阀体内部向上穿出，阀杆台肩位于阀体内部，即使阀杆填料出现损坏，或者阀腔内部压力异常升高，阀杆也不会被介质压力顶出，从结构上避免了阀杆飞出的安全风险。

　　阀杆的密封采用了多重填料组合的结构，最底层为隔环，中间层为柔性石墨填料，最上层为防尘填料压盖，既可以保证阀杆转动时的动密封性能，也能阻挡外部的灰尘、雨水进入阀杆轴承位置，避免阀杆锈蚀卡涩。阀门的操作端采用了标准的方头连接结构，可以直接适配手动涡轮执行机构、气动执行机构或者电动执行机构，不需要额外加工转接轴，用户可以根据现场的自动化控制需求灵活选配执行机构，无论是现场手动操作，还是远程自动控制都能适配。在实际工况使用中，这款球阀主要用于管路的截断功能，全开状态下介质流道通畅，全关状态下可以实现双向密封，即使介质反向流动，也能保证可靠的密封性能，不会出现反向内漏的问题。日常维护时，只需要定期检查阀杆填料的压紧力，

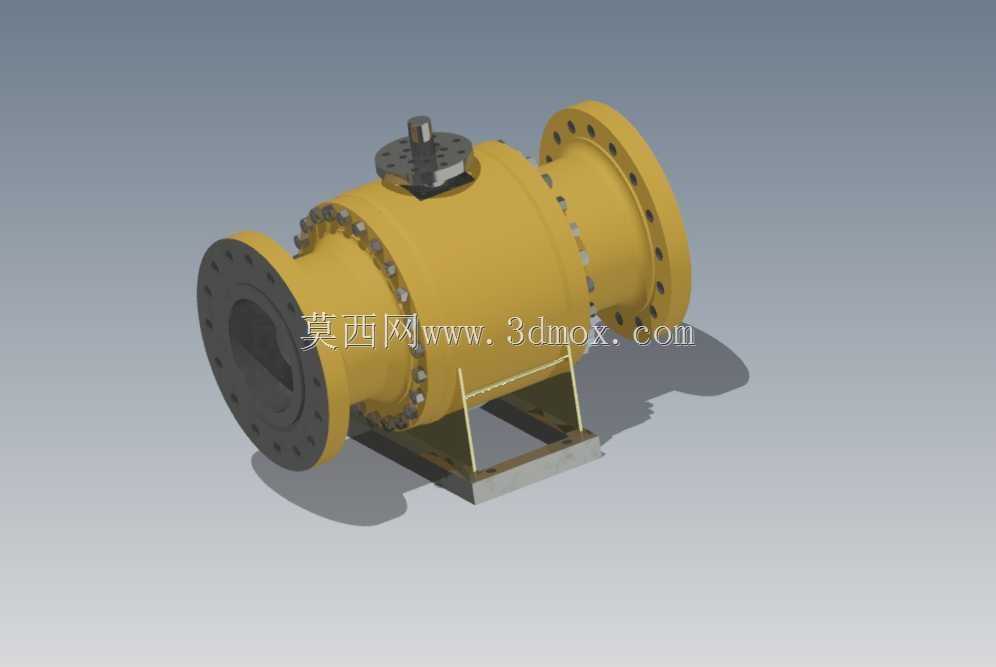

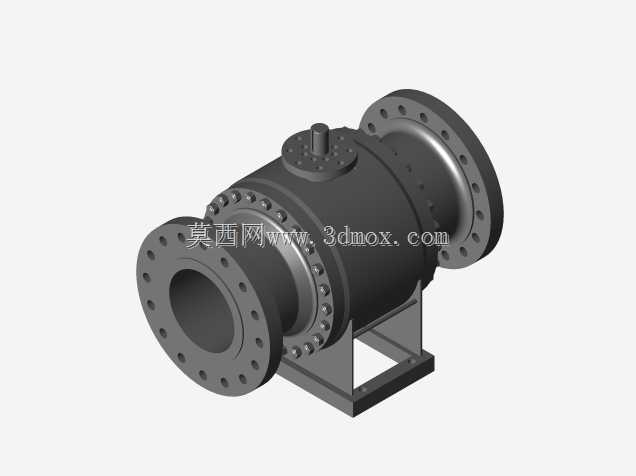

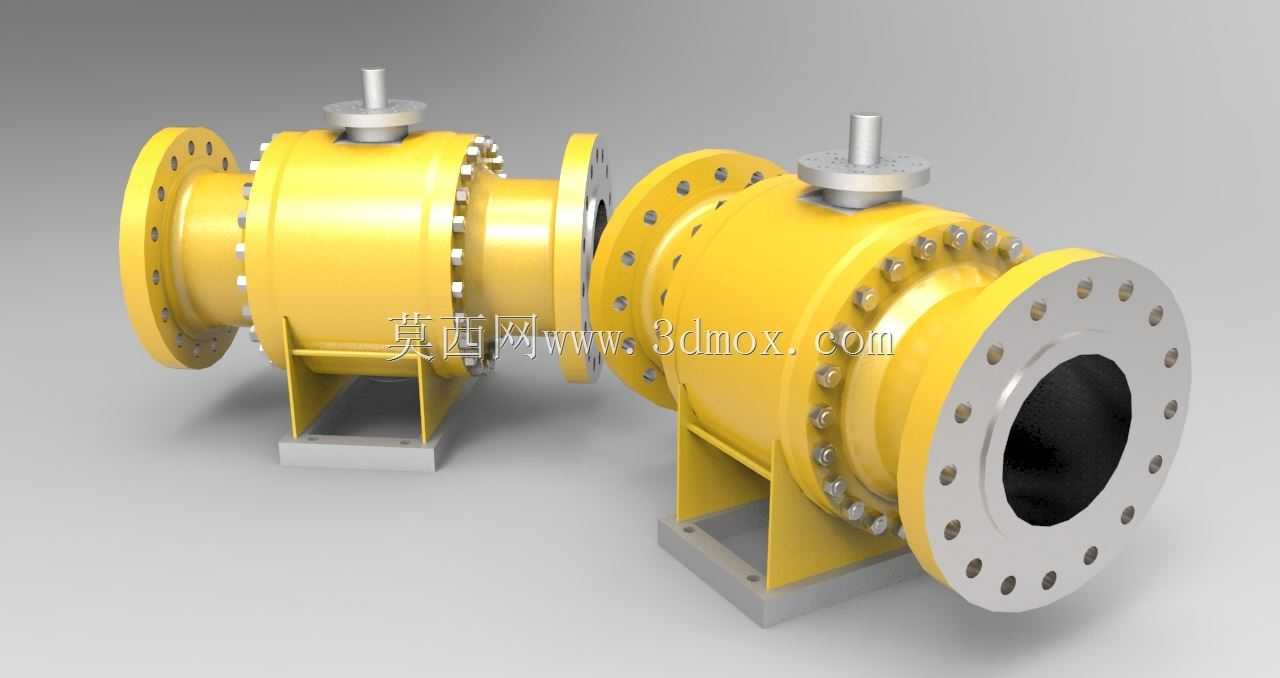

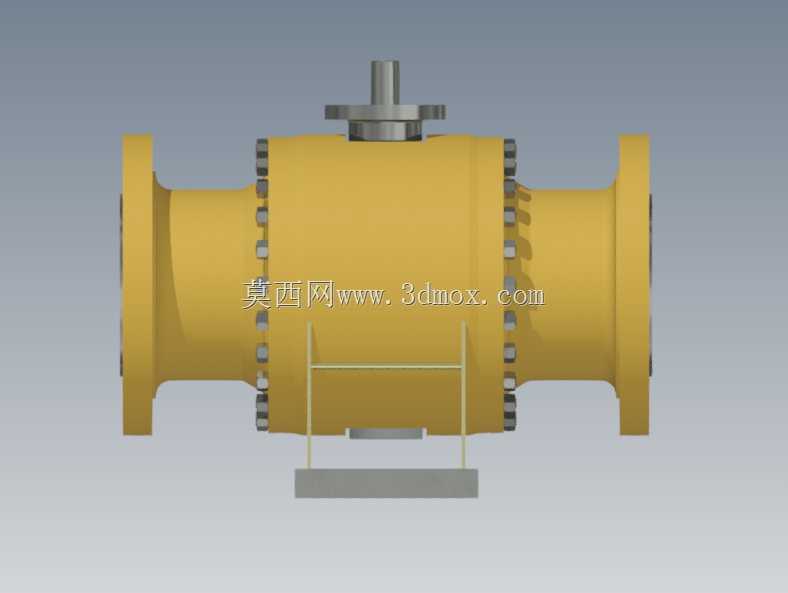

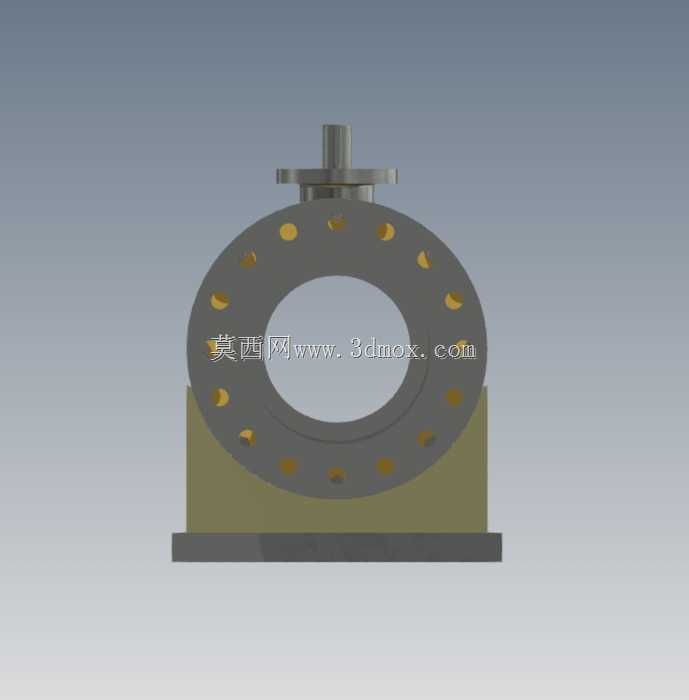

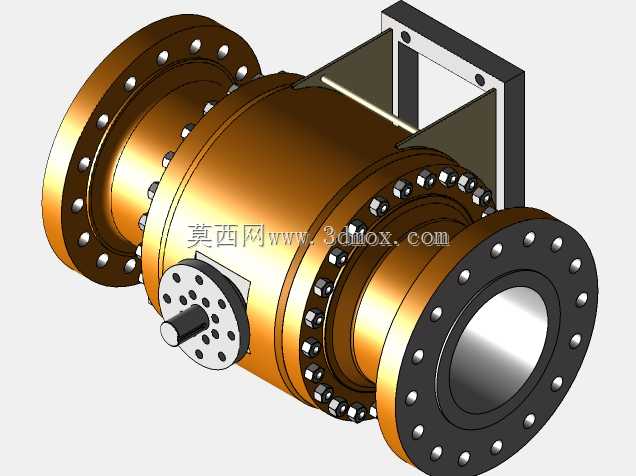

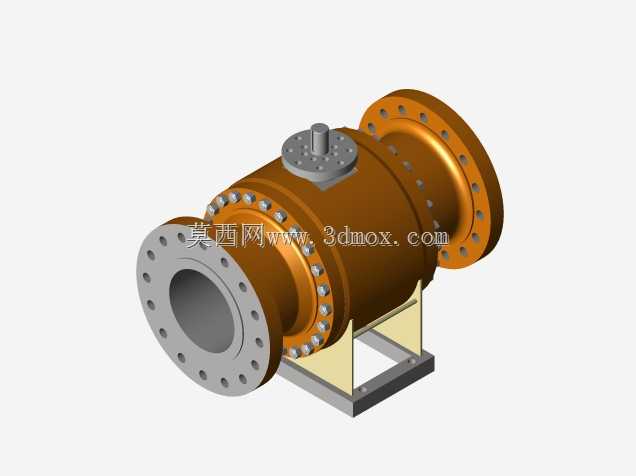

　　以及法兰连接螺栓的预紧力即可，不需要频繁拆解阀门，维护成本较低。针对低温或者高温工况，这款结构还可以通过更换阀座密封材料、加长阀杆阀盖的方式适配，不需要改动主体的支撑结构与连接尺寸，结构的拓展性较强。从建模细节来看，整个模型完整还原了阀门的所有装配关系，包括球体与上下支撑轴的配合间隙、阀座的预紧弹簧结构、中法兰螺柱的布置位置、支座的安装孔位尺寸，在做管路布置设计时，可以直接调用这个模型进行干涉检查，提前核对阀门的安装空间，避免现场安装时出现与周边管线、支墩碰撞的问题。比如在做厂区工艺管线布置时，需要预留阀门操作端的执行机构安装空间，以及后期维护时拆卸螺柱的操作空间，这个模型的外形尺寸完全按照实际产品的尺寸比例构建，阀体的最大外径、法兰的外圆尺寸、阀门的总长度、操作端的高度都和实物一致，在三维管线设计时可以直接用来做空间校验，不需要反复核对二维图纸的尺寸参数，提升管线设计的效率。另外，模型也还原了阀体外部的加强筋结构，在阀体的中腔位置、支座与阀体连接的位置都设置了合理的加强筋，既可以保证阀体在高压工况下的结构强度，也能尽可能降低阀体的整体重量，减少材料的消耗。
