插杆式聚氨酯包胶万向脚轮结构设计

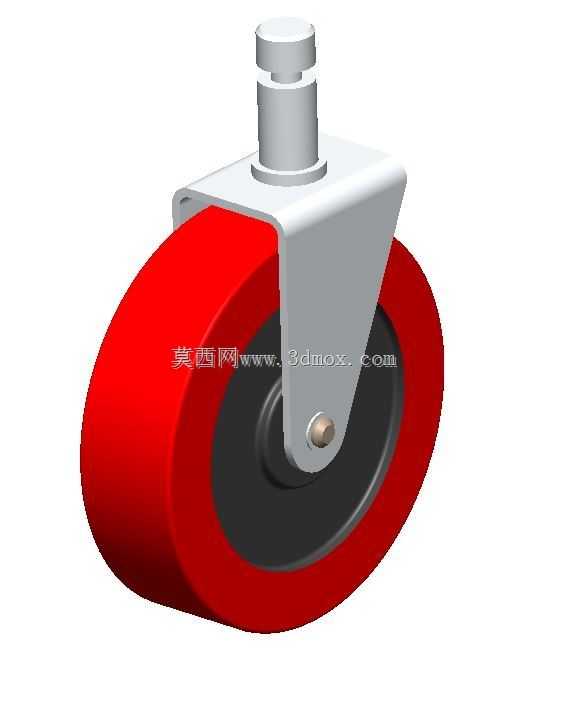

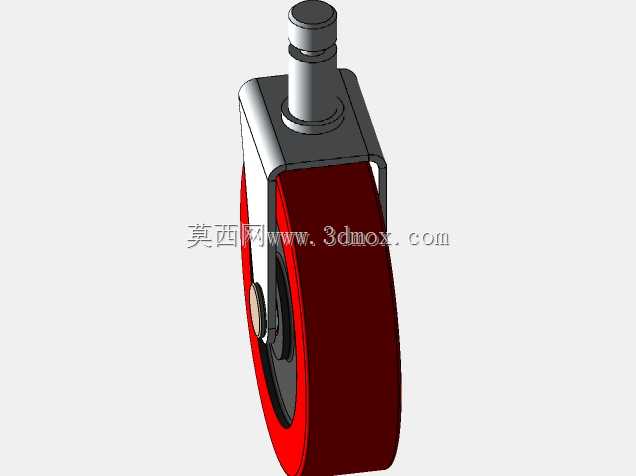

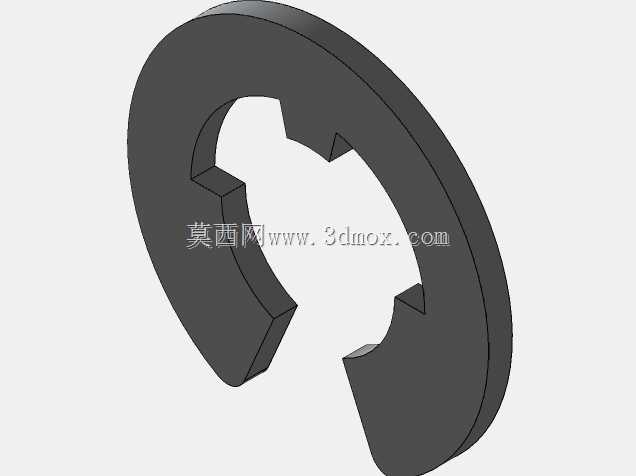

　　这款插杆式万向脚轮的建模，完全围绕工业场景里设备频繁移位、转向的实际需求搭建，没有做多余的装饰性结构，所有几何特征都服务于承载、转动、安装的核心功能。日常在车间周转车、轻型自动化设备机架、仪器仪表移动台架、商用展具的底部，都能见到这类脚轮的身影，它不需要复杂的固定工序，插杆式安装结构可以直接插入设备底部的对应安装套管内，配合卡簧或者顶丝就能完成固定，相比平板式脚轮，安装效率更高，也不会在设备底板上留下突出的安装座，对设备底部的空间占用更小。

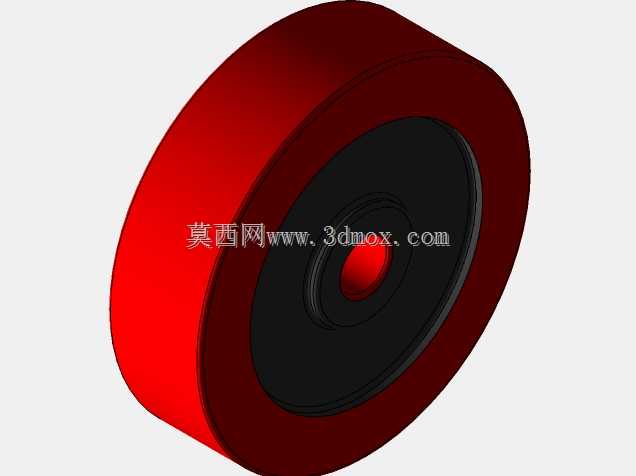

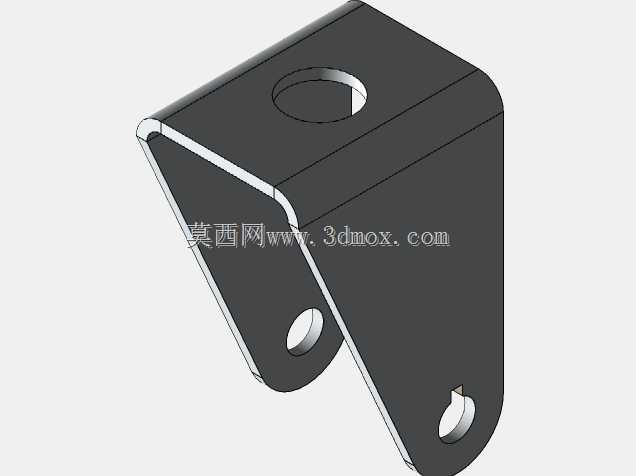

　　从结构设计逻辑来看，轮体采用聚氨酯包胶的结构形式，外层红色聚氨酯材质硬度控制在邵氏85A左右，既能够保证滚动过程中的耐磨性，长期在环氧地坪、水泥地面滚动不会出现过快的磨损，也能起到一定的缓冲作用，降低设备移动过程中产生的振动，避免设备内部的精密元器件受振动影响精度；内层轮芯采用硬质结构，保证轮体的径向承载能力，避免重载下轮体出现形变导致滚动卡滞。上方的支架采用冲压成型的金属结构，转向部位采用铆接式的回转结构，保证360度转向过程中没有卡滞点，转向阻尼均匀，不会出现转向过松导致设备推行时方向跑偏，也不会因为转向过紧增加推行的阻力。插杆部分的直径做了标准化的尺寸设计，适配行业内通用的安装套管孔径，插杆端部做了倒角处理，安装时可以顺利插入套管，不需要额外修配。

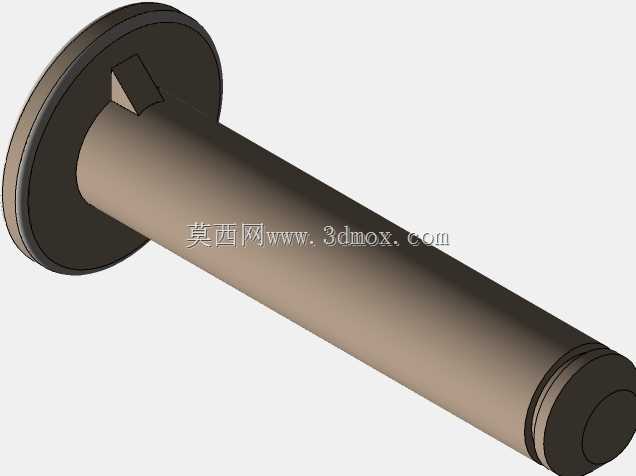

　　建模过程中，轮体与支架的配合间隙做了精准的控制，既保证轮体能够围绕轮轴自由转动，不会出现摩擦支架的情况，也不会因为间隙过大导致轮体晃动，推行过程中产生异响。轮轴采用带防松结构的铆钉轴，避免长期使用过程中轴件松脱。整个脚轮的安装边界清晰，插杆的长度、支架的回转半径、轮体的直径都做了参数化的建模处理，设计人员在做设备选型时，可以直接提取模型的安装尺寸，核对设备底部的安装空间，确认脚轮转向时不会和设备底部的其他结构产生干涉，不需要反复测量二维图纸的尺寸，能够大幅缩短设备移动机构的设计周期。这类脚轮的承载范围覆盖轻型到中型载荷，适配绝大多数需要频繁移位的工业设备与工装台架，轮面的聚氨酯材质不会在地面留下划痕，适合在无尘车间、实验室等对地面洁净度有要求的场景使用，转向结构的转动副内部预留了润滑间隙，长期使用也不会出现转向卡顿的问题。
