工业定向支架式耐磨滚轮结构设计

　　这款定向滚轮结构，是工业设备移动支撑场景里的常用部件，日常在轻型仓储货架、小型实验设备、工位周转台车、自动化输送线旁的移动工装架上都能见到它的应用，核心作用是为设备提供低阻力的移动支撑，同时通过定向支架约束行进方向，避免设备移动过程中出现不必要的偏摆，保障短距离移位时的路径可控。

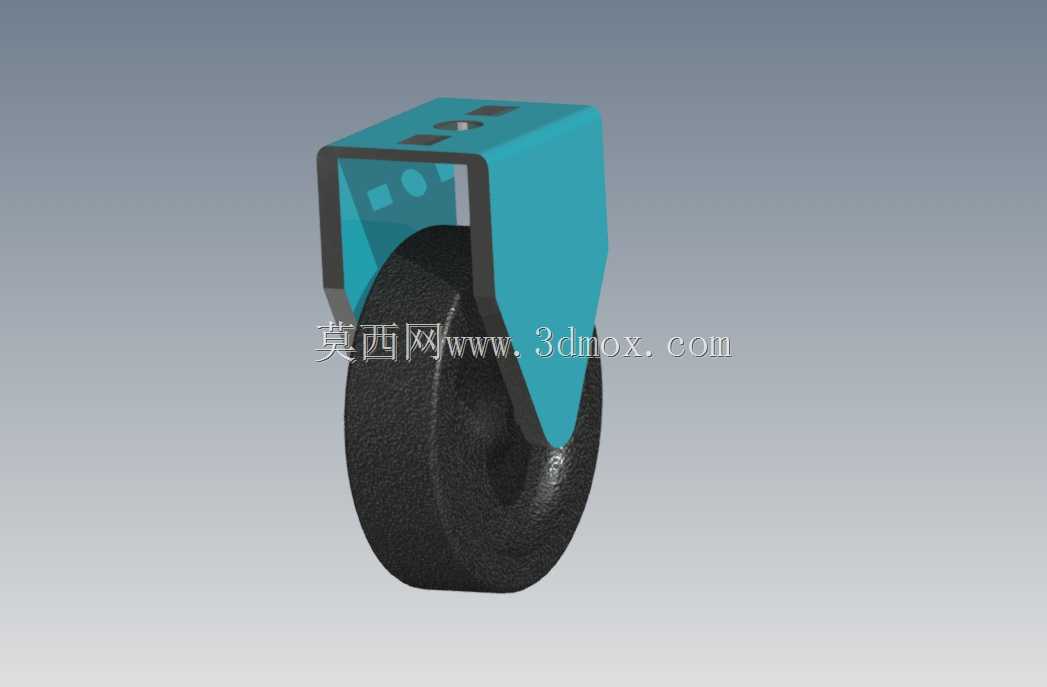

　　从结构设计逻辑来看，整个部件分为轮体与安装支架两个核心部分，轮体采用高耐磨橡塑材质，表面做了细微的磨砂纹理处理，这种设计一方面可以增大轮面与地面的接触摩擦力，避免光滑地面上起步、制动时出现打滑，另一方面橡塑材质本身具备一定的形变缓冲能力，在经过车间地面的细小缝隙、微小凸起时，能够吸收部分冲击，不会把震动直接传递到上方承载的设备上，对精密仪器类的承载对象有一定的防护作用。轮体中心做了内嵌式的轴孔设计，轴孔与支架的连接轴之间预留了标准的转动间隙，既不会因为间隙过大导致轮体晃动，也不会因为间隙过小出现转动卡滞，长期使用下即使有少量灰尘进入轴隙，也不会直接锁死轮体转动。

　　上方的安装支架采用弯折成型的金属板材结构，支架顶部是平直的安装面，上面预留了两个对称的安装固定孔，安装时可以通过螺栓直接将整个滚轮固定在设备底部的安装梁上，安装边界的设计适配市面上多数轻型设备的底部安装尺寸，不需要额外做转接板就能直接装配。支架的两侧护板向下延伸，完全包裹住轮体的上半部分，这种护板结构一方面可以阻挡设备移动过程中地面的杂物、碎屑卷进轮体与支架的连接缝隙里，减少卡轮的概率，另一方面也能对轮体的侧向受力做限位，当设备受到侧向冲击力时，护板可以分担部分轴体的受力，避免连接轴出现弯折变形。支架表面做了喷塑处理，涂层均匀覆盖金属基材，在车间多尘、偶尔有少量切削液溅落的环境下，也能起到基础的防锈防腐蚀作用，延长部件的整体使用寿命。

　　从实际使用的选型角度来看，这款滚轮的承载能力适配轻型移动设备，单轮承载范围覆盖日常多数小型工装、仪器的移动需求，轮面宽度设计兼顾了接地压强与转动灵活性，不会因为轮面过宽导致转向阻力过大，也不会因为轮面过窄导致接地压强过高，在环氧地坪、水泥地面、实木地板等常见的车间、实验室地面上都能顺畅滚动，不会对地面造成明显的压痕。定向结构的设计让它更适合用在需要直线往复移动的设备上，比如生产线旁的补料台车、固定路径移动的检测工装，搭配同规格的万向轮使用时，可以灵活调整整个设备的移动方向，同时保证行进过程的稳定性。

　　建模过程中，轮体的曲面弧度做了精准的还原，轮面的纹理细节也做了对应呈现，支架的弯折圆角、安装孔的位置度都按照实际装配公差做了匹配，整个模型的装配关系完全还原实物的连接逻辑，不管是做设备的整体装配干涉检查，还是做移动机构的运动仿真，都可以直接调用，不需要额外调整装配间隙。支架的壁厚设计也符合实际钣金加工的工艺要求，弯折处的圆角半径适配常规钣金折弯的工艺参数，不会出现设计上无法加工的锐角或者过小弯折半径，拿到模型后如果需要做工程图转化，可以直接提取钣金件的展开尺寸，减少二次绘图的工作量。

　　在实际设备维护场景中，这种结构的滚轮拆装也很方便，只需要敲出连接轴就可以单独更换磨损的轮体，不需要整体更换整个支架，能够降低后期的维护成本。轮体的耐磨材质设计，在日常干燥的车间环境下，长期使用的磨损量很小，不需要频繁更换部件，减少设备停机维护的时间。针对不同的使用场景，这个基础结构还可以做衍生调整，比如需要更高承载的时候可以更换更厚的支架板材，需要静音效果的时候可以更换更软的轮面材质，核心的安装尺寸保持通用，就能适配更多不同的设备安装需求。
