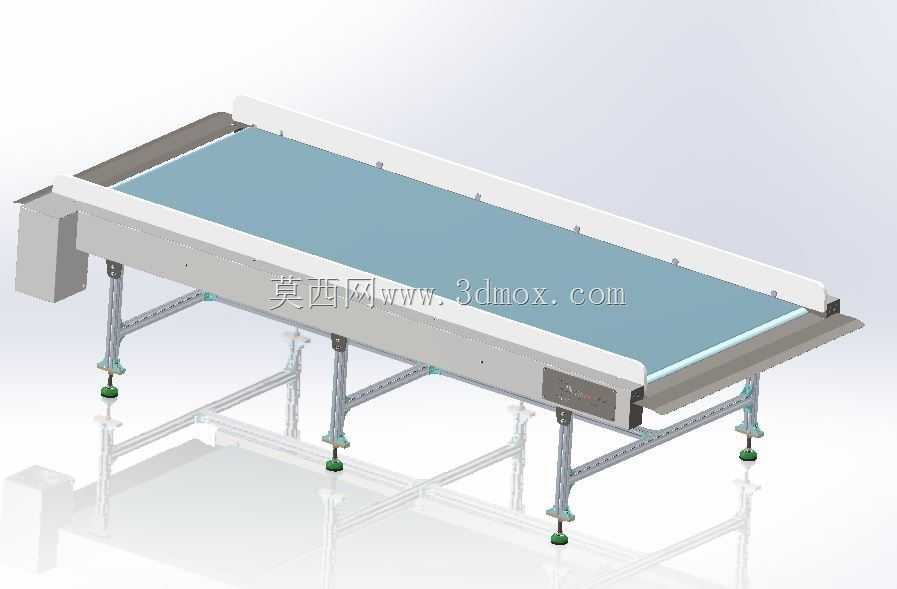

可调节支脚水平皮带输送设备结构

　　这款皮带输送结构主要面向轻工生产、食品包装、电子元器件组装等场景的短距离物料转运需求，可独立作为工位间的物料传递载体，也可嵌入整线生产系统衔接前后工序，适配箱装、袋装、小型散件等多种形态的物料输送，输送面平整无凸起，不会对物料底部造成剐蹭损伤。设计阶段优先考虑了现场安装的适配性，支脚采用带防滑脚垫的螺纹调节结构，可根据现场地面平整度、前后对接设备的高度差在一定范围内自由调整整机高度，调节完成后通过锁紧螺母固定位置，避免运行过程中出现支脚滑移、高度偏移的问题；机架主体采用轻量化型材拼接结构，兼顾结构强度与整体重量，无需大型吊装设备即可完成现场移位与组装，侧边防挡条与皮带表面预留合理间隙，既避免物料从侧边滑落，

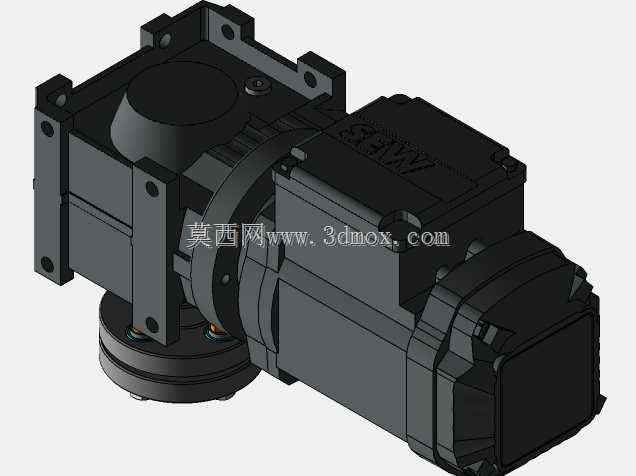

　　也不会因间隙过小摩擦皮带造成额外运行阻力。驱动端采用侧装式布局，将动力组件集成在机架端部一侧，减少整机横向占用空间，端部辊筒做了腰形孔安装设计，可通过调整螺栓位置张紧皮带，日常维护时无需拆解主体结构即可完成皮带松紧度调整与更换作业。从安装边界来看，整机长度适配常规工位间距需求，宽度可根据输送物料的最大外形尺寸做对应调整，支脚底部的防滑脚垫可适配环氧地坪、水泥地面等多种常见车间地面，无需额外做预埋安装基础，放置到位调整水平后即可接电运行；皮带运行速度可根据实际生产节拍匹配调整，低速运行时无明显顿挫，高速状态下皮带无跑偏、打滑问题，两侧的挡边采用圆弧过渡设计，清理表面残留物料时无清洁死角，适配有日常清洁要求的生产场景。结构设计过程中对各部件的装配公差做了合理预留，型材拼接处的连接孔位做了对位设计，组装时无需反复配钻即可完成快速装配，辊筒与机架的连接部位采用免维护轴承组件，长期运行无需频繁加注润滑脂，降低后期运维的工作量。
