直列四缸内燃机曲柄连杆机构结构模型

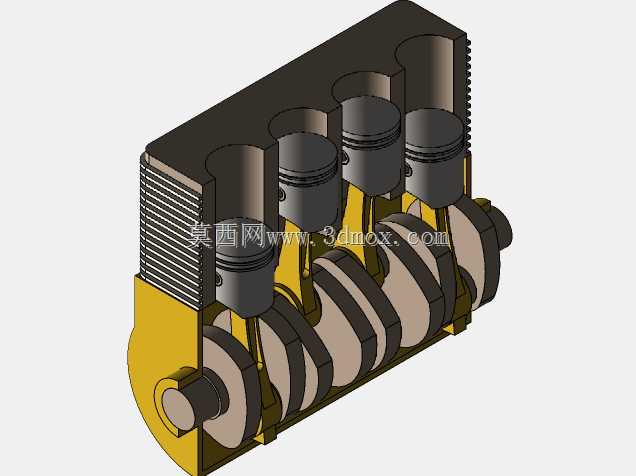

　　这套直列四缸动力核心结构，常作为小型通用动力、教学演示、原理验证场景的核心参考对象，覆盖从农用机械动力配套、小型工程机械动力单元，到职业院校机械原理实训、动力结构改装方案验证的多元使用场景。实际运行中，该结构承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，活塞承接燃烧膨胀压力做往复直线运动，通过连杆将作用力传递给曲轴，最终把直线运动转化为可对外输出的旋转扭矩，为配套设备提供持续动力输出。从功能特性来看，该结构采用直列四缸排布方式，各缸做功行程依次错开180度曲轴转角，相比单缸、双缸结构，动力输出的平顺性有明显提升，曲轴运转的动平衡表现更优，可有效降低动力单元运行时的振动幅度，减少配套设备的共振损耗。设计过程中，

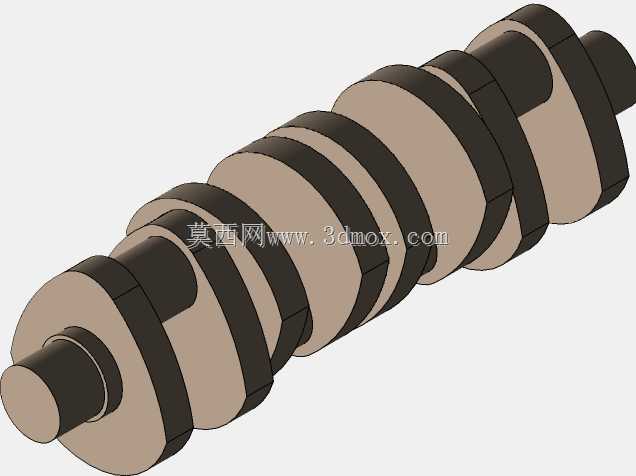

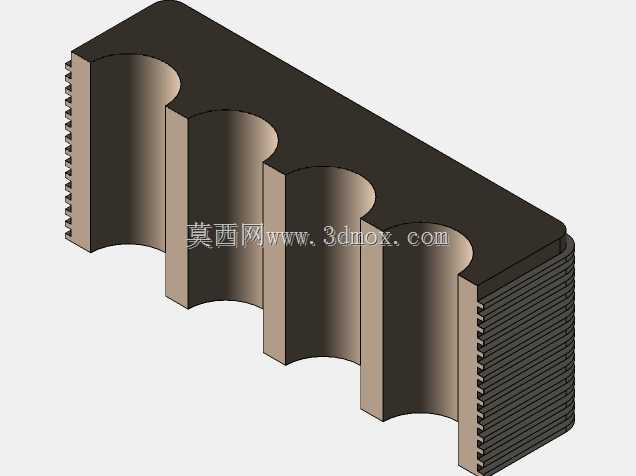

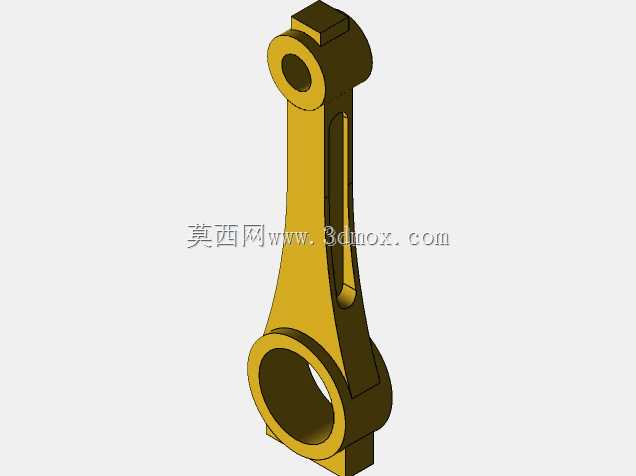

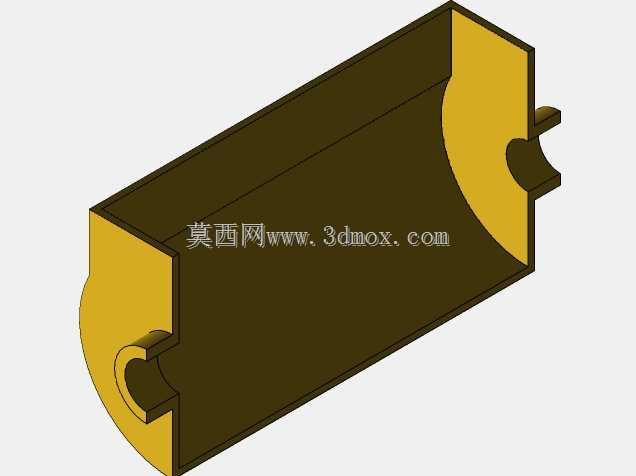

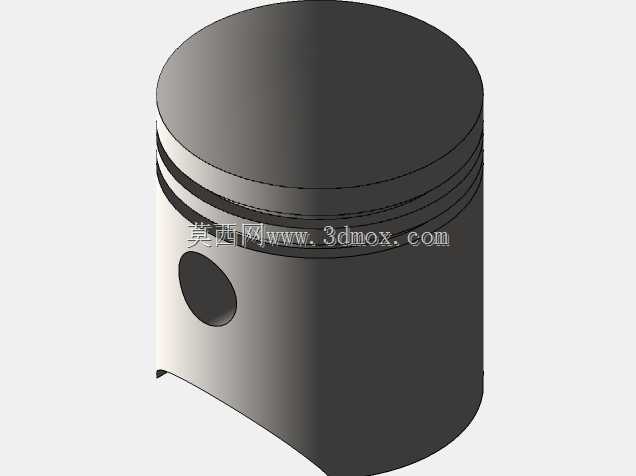

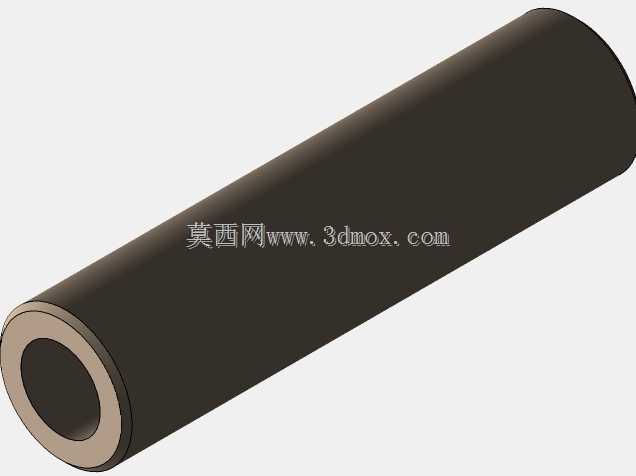

　　首先围绕动力输出需求确定缸径与行程的匹配关系，活塞裙部预留了足够的导向长度，避免往复运动中出现偏磨问题；连杆采用工字型截面结构，在保证结构强度、满足承压要求的前提下，尽可能降低往复运动件的整体质量，减少曲轴运转时的惯性负载。曲轴的曲柄销排布严格按照四缸机点火顺序做相位偏移，平衡块的配重经过反复校核，可抵消大部分活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行的振动水平。缸体部分采用集成式曲轴箱结构，缸筒外侧预留了散热鳍片结构，适配风冷散热的使用场景，无需额外布置复杂水冷管路即可满足持续运行的散热需求。安装边界方面，曲轴两端分别预留了动力输出端与附件安装位，输出端可直接连接离合器、皮带轮等传动部件，附件端可配套安装正时齿轮、

　　冷却风扇、启动电机等附属组件；缸体底部设置了统一的安装法兰面，可直接固定在配套设备的机架安装位上，法兰面的螺栓孔位按照通用小排量动力单元的安装尺寸做适配，无需额外做转接支架即可完成装配。活塞与缸筒的配合间隙按照热膨胀系数做了预留，避免高温运行状态下出现卡滞问题，连杆大头与曲柄销的配合面设置了润滑通道，可引导润滑油进入摩擦面，降低运转过程中的磨损速率。
