直列四缸内燃机曲柄连杆机构结构展示

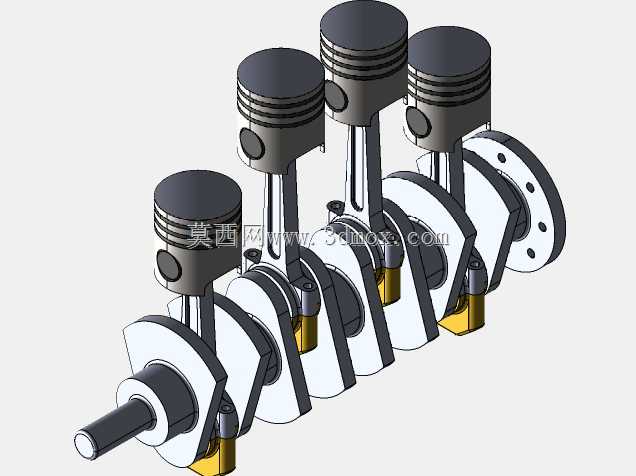

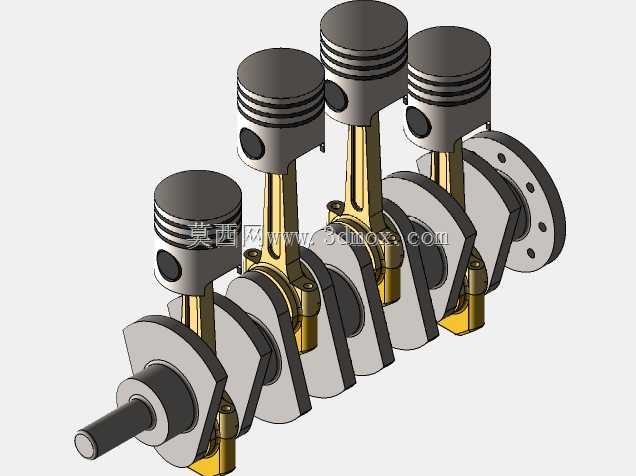

　　这套直列四缸动力核心结构，是目前民用小排量动力设备里应用最广的构型，覆盖家用乘用车、小型工程机械、固定式发电机组等多个场景，其结构成熟度高、动平衡表现优异，是多数入门级动力设备的首选构型。从结构设计逻辑来看，整套机构围绕往复直线运动向旋转运动的能量转换核心目标搭建，四个活塞沿气缸中心线呈等距直列排布，相邻气缸的曲柄销互成180度相位差，能够保证曲轴运转过程中一阶往复惯性力实现自平衡，大幅降低整机运转时的振动幅值，减少额外平衡轴的配置需求，压缩整机结构体积与制造成本。活塞部分采用了典型的三道环槽设计，顶部两道为气环负责密封燃烧室高压燃气，底部一道为油环负责刮除气缸壁多余润滑油，活塞裙部预留了热膨胀余量，避免工作温度升高后出现卡缸故障，

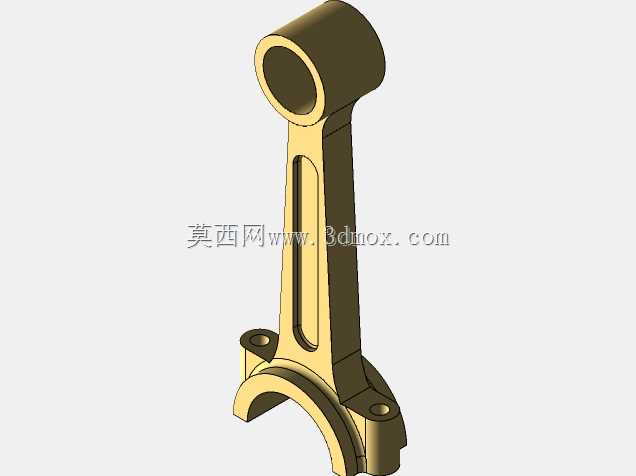

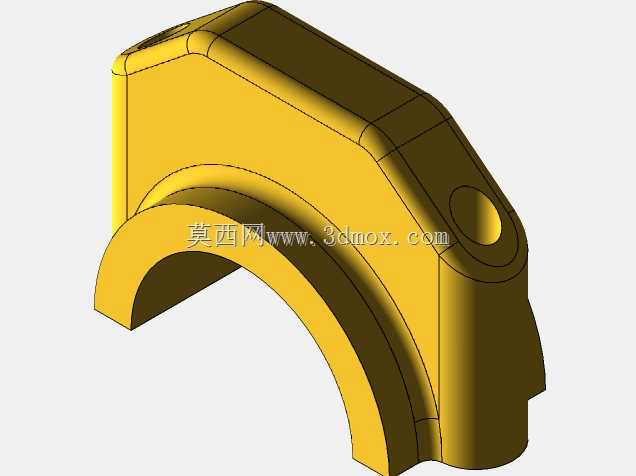

　　活塞销采用全浮式设计，可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀性。连杆部分采用工字形截面构型，在保证结构强度、满足往复冲击载荷耐受要求的前提下，尽可能降低自身往复运动质量，减少惯性力损耗，连杆大头采用剖分式结构，通过连杆螺栓与曲柄销紧固，轴瓦表面预留了润滑油道接口，可接入压力润滑回路，保证高速运转时的摩擦副润滑可靠性。曲轴部分采用整体式锻造结构，四个曲柄臂对应四个气缸工位，主轴颈与曲柄销之间设置了贯通的润滑油道，可将主油道的压力润滑油输送到各个旋转摩擦副位置，曲轴输出端预留了法兰安装接口，可匹配飞轮、离合器或者动力输出联轴器，输入端可匹配正时齿轮、驱动皮带轮等附件，

　　安装边界上整套机构的轴向尺寸与四缸等距排布的缸心距直接相关，径向尺寸需要预留活塞往复运动的最大行程空间，外围可匹配气缸体、气缸盖、配气机构、冷却润滑系统等外围部件，组装完成后即可构成完整的内燃机动力单元。在实际建模过程中，各部件的配合公差需要严格按照内燃机设计规范设定，活塞与气缸壁的间隙、连杆大头与曲柄销的配合间隙、曲轴轴向窜动间隙都需要预留合理的数值范围，才能保证模型在后续做运动仿真时，能够真实复现发动机实际运转的动作逻辑，不会出现干涉卡滞的问题，也能为后续的工程化出图、结构优化提供准确的数模基础。
