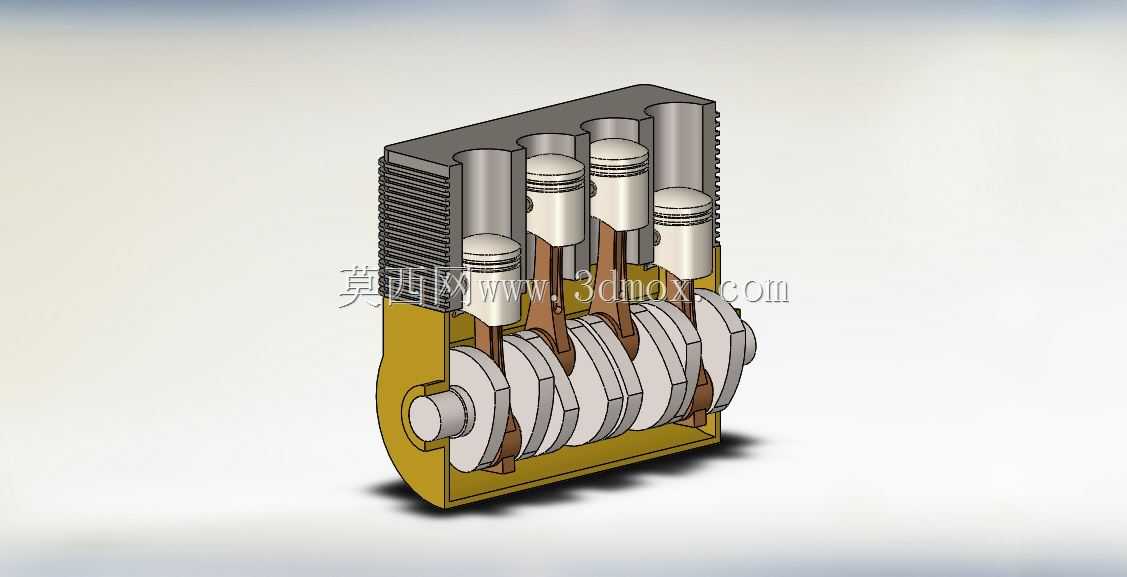

直列四缸简易发动机结构展示模型

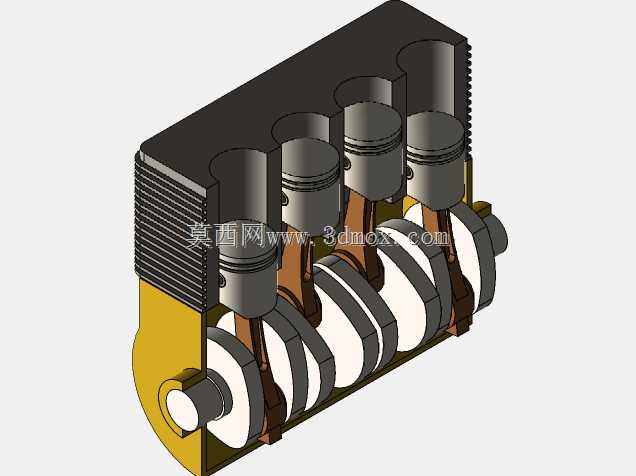

　　这款直列四缸结构的动力装置模型，完整还原了往复式内燃机核心的运动传递逻辑，可用于汽修教学的结构拆解演示、机械原理课程的具象化教具，也能作为动力总成研发初期的方案验证参考载体。从实际应用场景来看，这类简化结构的动力单元模型，常出现在职业院校的发动机理实一体化课堂上，学员可以通过观察各部件的相对运动关系，快速理解四冲程循环中进气、压缩、做功、排气四个行程的动力传递路径，不用直接拆解复杂的量产整机就能建立清晰的结构认知；在小型通用动力设备的改装开发场景中，该模型的布局逻辑也能为小排量动力单元的轻量化设计提供参考，帮助设计者快速梳理曲柄连杆机构的布置边界。模型完整呈现了气缸体、活塞组、连杆、曲轴、曲轴箱这几个核心组成部分，

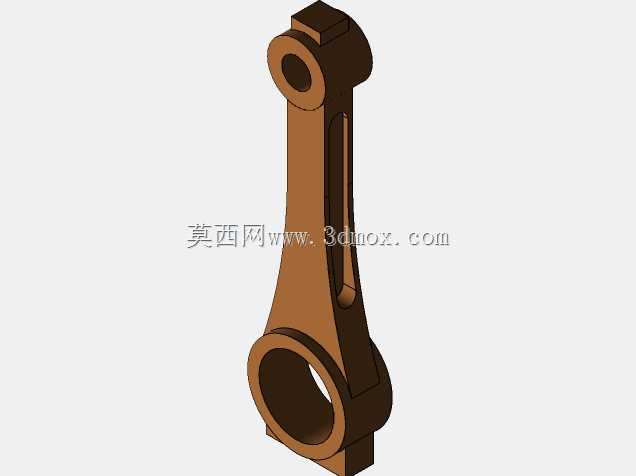

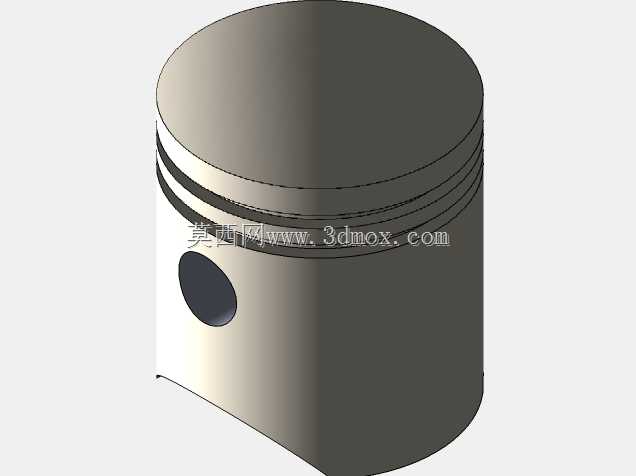

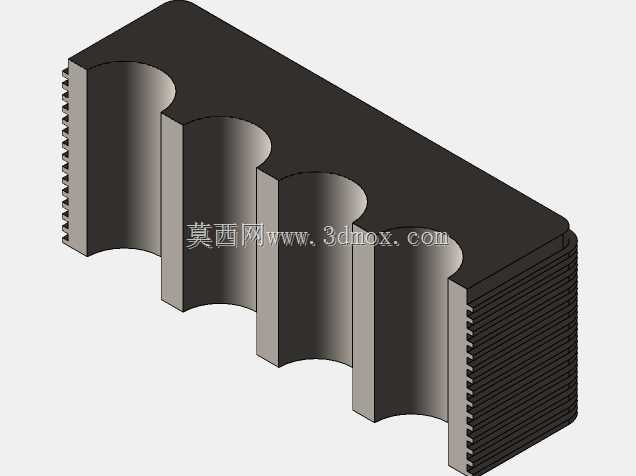

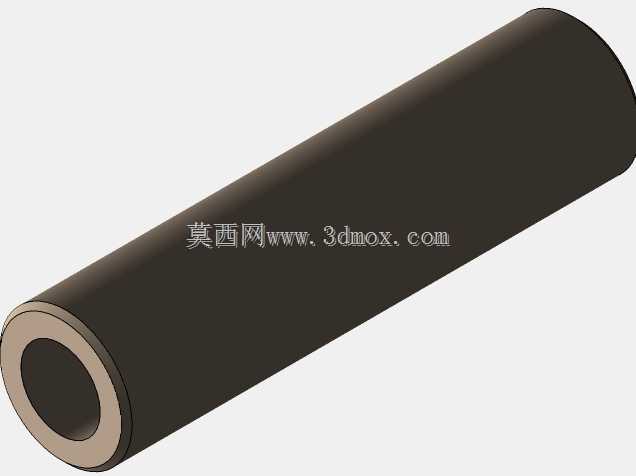

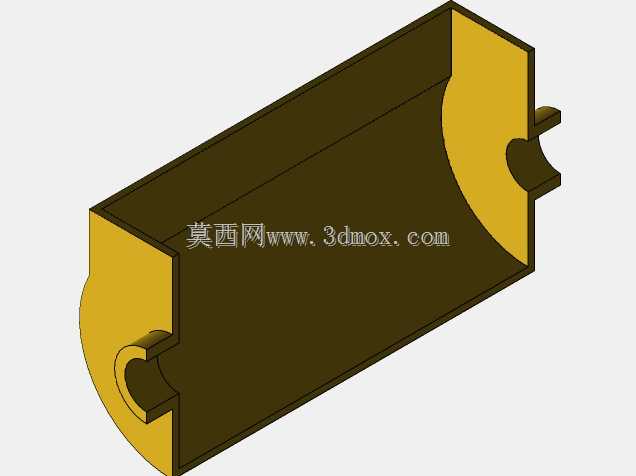

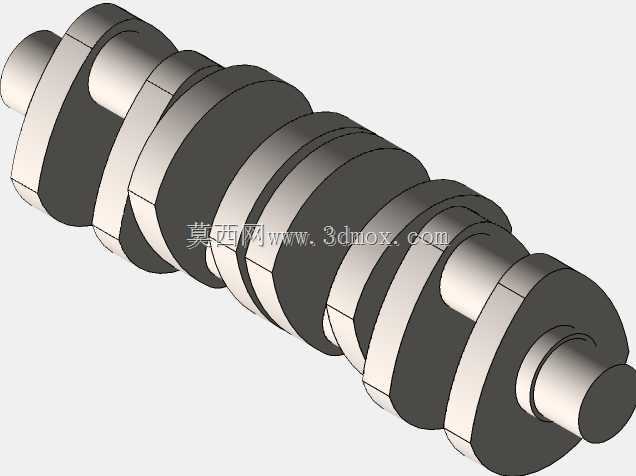

　　活塞与气缸壁的配合间隙按照量产机型的常规配合比例做了等比例还原，连杆小头与活塞销的连接、连杆大头与曲轴曲柄销的配合都做了结构写实，曲轴的平衡块布局也对应直列四缸机型的一阶、二阶平衡需求做了简化呈现，能够直观展示曲轴旋转过程中各缸活塞的往复运动相位差，也就是1-3-4-2的常规做功顺序对应的活塞位置关系。设计过程中优先保证了运动机构的无干涉验证，曲轴的回转半径、连杆长度、活塞行程三者的比例符合常规小排量四缸发动机的参数区间，曲轴箱的下半部分采用了剖分式结构设计，和实际机型的曲轴安装逻辑一致，能够清晰展示曲轴的支撑定位方式；气缸体上部的散热鳍片结构也做了等比例还原，对应风冷机型的散热设计思路，气缸的中心距按照紧凑布置的原则做了优化，

　　既保证了各缸之间有足够的壁厚满足强度要求，也尽可能缩小了整机的横向尺寸。从安装边界来看，模型中曲轴的输出端预留了和后续传动部件连接的轴段结构，曲轴箱底部的安装平面做了平整化处理，对应实际装机时的油底壳安装结合面，气缸体顶部的平面预留了气缸盖安装的螺栓孔位布局，能够直观展示整机和周边部件的安装对接位置，方便学习者理解动力总成在整车或者通用设备上的安装固定逻辑。整个模型没有冗余的装饰结构，所有可见结构都服务于运动原理展示和核心结构认知，去掉了量产机型上复杂的配气机构、燃油供给系统、冷却系统外围部件，只保留最核心的动力转换与传递结构，让观察者能够第一时间抓住往复式发动机将活塞直线往复运动转化为曲轴旋转运动的核心逻辑，避免外围部件对核心结构认知造成干扰。
