直列四缸柴油发动机拆解结构三维数模

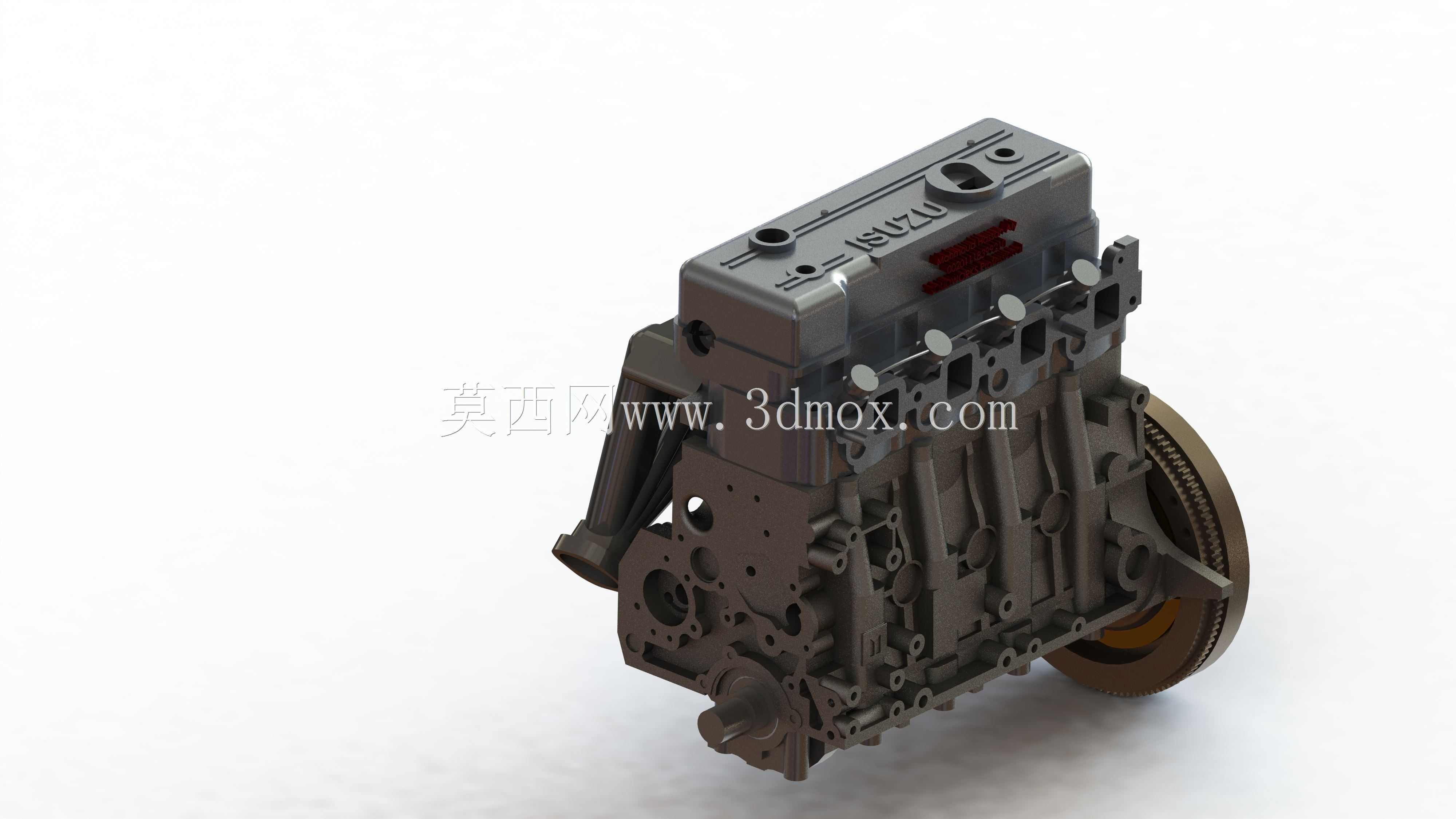

　　这款拆解状态的直列四缸柴油机数模，完整还原了民用非道路动力设备核心动力单元的全部结构细节，可直接用于农机、小型工程机械、固定动力机组的配套选型参考、结构教学演示以及逆向设计校核工作。从实际工程应用场景来看，这类小排量直列四缸柴油机广泛配套于40-80马力段轮式拖拉机、小型装载机、3吨以内内燃叉车、固定式发电机组以及农田排灌水泵机组，是中小型工程与农用装备里应用占比极高的动力配置。数模采用拆解展示的结构设计思路，将缸盖总成、气门弹簧组、喷油器安装位、缸体主油道、曲轴飞轮组、正时齿轮室等核心部件的装配关系完全呈现，没有做多余的外观包覆处理，能让结构设计人员清晰观察到每个部件的安装边界与配合公差预留位置。从安装适配维度来看，

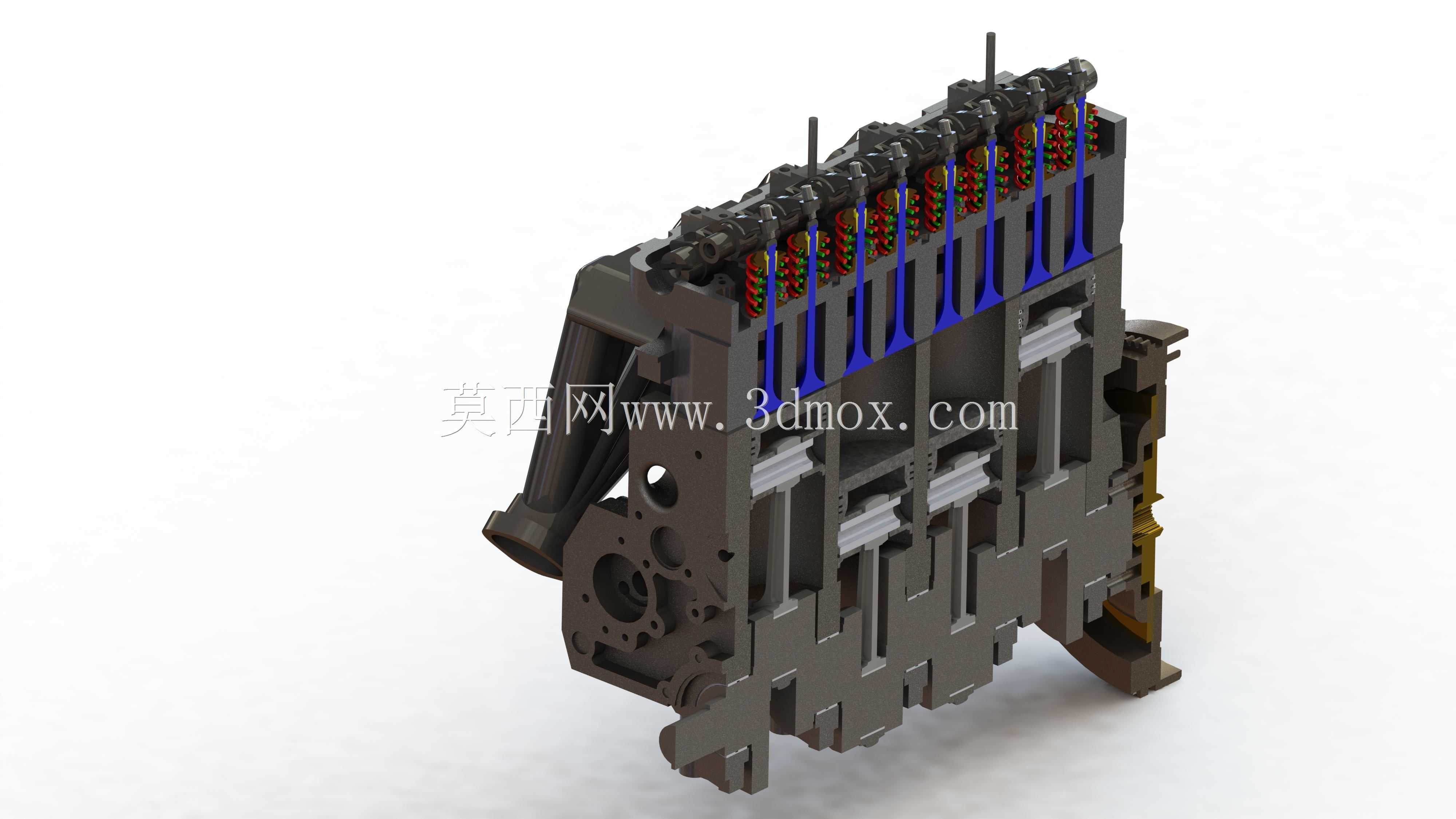

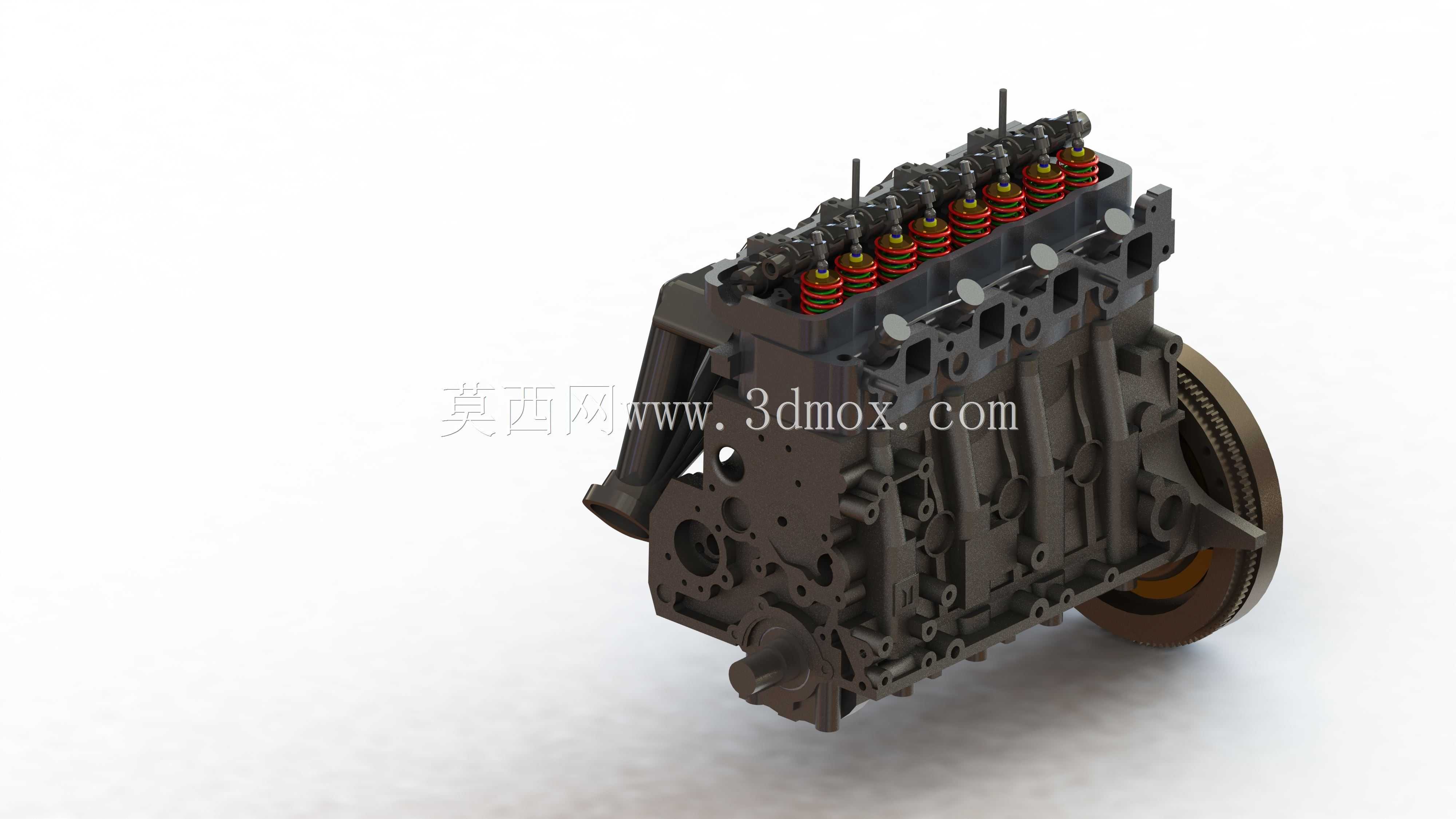

　　数模还原的缸体主安装孔位、飞轮壳连接尺寸、进排气管接口位置均符合主流小缸径柴油机的通用安装规范，缸心距、缸径行程参数匹配常规四缸柴油机的尺寸区间，整机安装边界可以直接适配多数现有小型动力舱的布局设计，不需要做大幅的安装位调整。功能特性层面，数模清晰展现了柴油机的配气机构布局、冷却水道走向、润滑油道分布，能直观看到每缸进排气门的布置角度、气门弹簧的预紧安装位置、喷油器的倾斜安装角度，这些细节直接决定了柴油机的充气效率、燃烧表现与运行可靠性，对于做动力配套的设计人员来说，可以直接参考这些结构来设计外围的进排气系统、冷却管路以及燃油管路的走向，避免出现安装干涉。在建模逻辑上，所有部件的配合面都做了精准的公差预留，比如缸套与缸体的配合台阶、

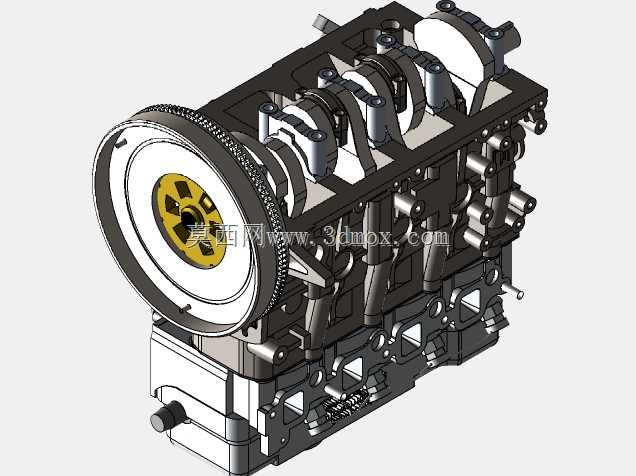

　　曲轴主轴瓦的安装位、活塞与连杆的连接销孔位置，都完全按照实际加工装配的尺寸逻辑构建，既可以用于职业院校的内燃机结构教学演示，也能作为企业新产品开发时的结构参考基准，帮助设计人员快速梳理柴油机的核心装配关系，减少前期结构调研的时间成本。数模还完整呈现了飞轮与齿圈的装配结构、曲轴后端的动力输出接口位置，这些细节直接关系到动力输出端的连接匹配，不管是配套离合器还是发电机连接法兰，都能直接参考对应位置的尺寸参数做适配设计，避免后续配套时出现连接尺寸不匹配的问题。
