汽车减震器铰接支座结构设计

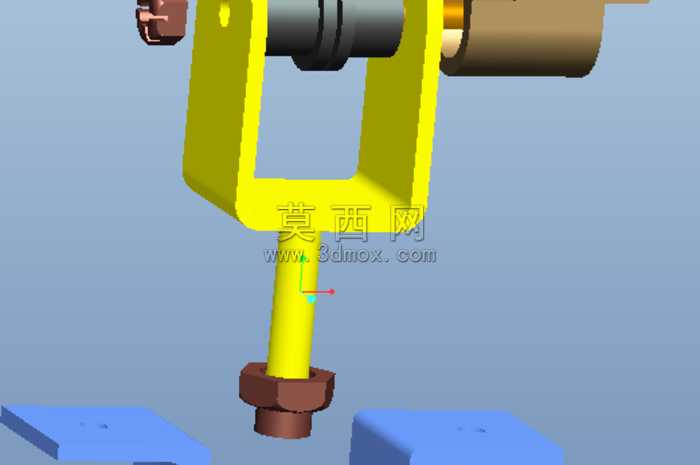

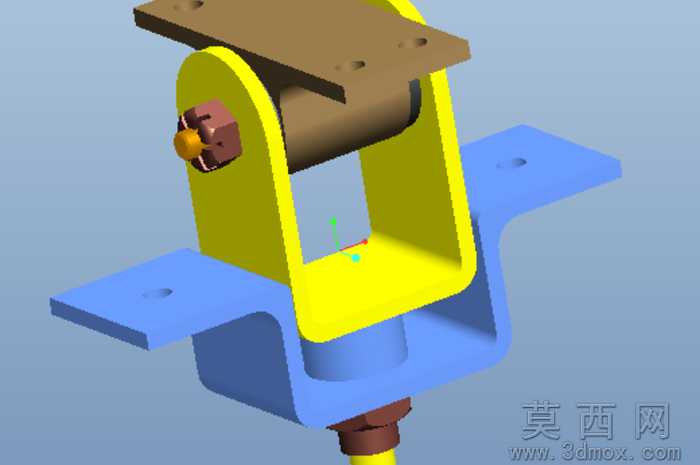

本作品为汽车减震器配套的铰接支座组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对各部件的连接关系、运动间隙做了精准还原。模型整体分为上部安装板、中部铰接支架、下部连接底座三个核心功能模块，上部安装板设置有对称分布的安装孔位，用于与车身侧结构件实现螺栓紧固连接，建模时对孔位的同轴度、平面度做了参数化约束，保证安装基准的精度要求。中部黄色U型铰接支架为核心受力部件，内部设置有铰接转轴与铜质衬套结构，转轴端部采用带旋钮的锁紧限位结构，既可以实现减震器工作过程中的摆动自由度，又能通过端部结构限制轴向窜动，建模时对铰接副的转动配合间隙做了模拟，还原了真实工况下的运动特性。下部蓝色底座为Z型折弯结构，两侧延伸出带安装孔的翼板，用于与减震器缸体端做固定连接，折弯处做了圆角过渡处理，避免应力集中问题，结构设计充分考虑了部件的受力分布，在保证连接强度的前提下尽可能做了轻量化处理。材质渲染阶段，针对不同部件的实际材质属性做了区分设置：上部安装板采用碳钢喷塑的哑光棕褐色材质，还原金属结构件的表面质感；中部铰接支架采用亮黄色工程塑料或喷塑金属材质，突出部件的视觉区分度；下部底座采用蓝色工程塑料或镀锌钝化后的金属质感，转轴部分做了铜质金属与黑色橡胶密封件的材质区分，端部旋钮采用橙黄色工程塑料材质，各部件材质的粗糙度、反光度参数都经过反复调试，渲染效果贴近真实工业产品的视觉表现。设计思路上，该铰接支座作为减震器与车身之间的连接传力部件，核心功能是传递减震器的支撑力与阻尼力，同时允许减震器在车辆跳动过程中产生小角度摆动，避免部件出现卡滞或应力过载问题，整体结构紧凑，安装定位逻辑清晰，各部件的拆装顺序符合汽车底盘部件的维修工艺要求，模型完整还原了产品的装配关系与结构细节，可用于汽车底盘部件的结构教学、装配模拟以及产品开发阶段的方案验证。
