内燃机散热鳍片式气缸头结构设计

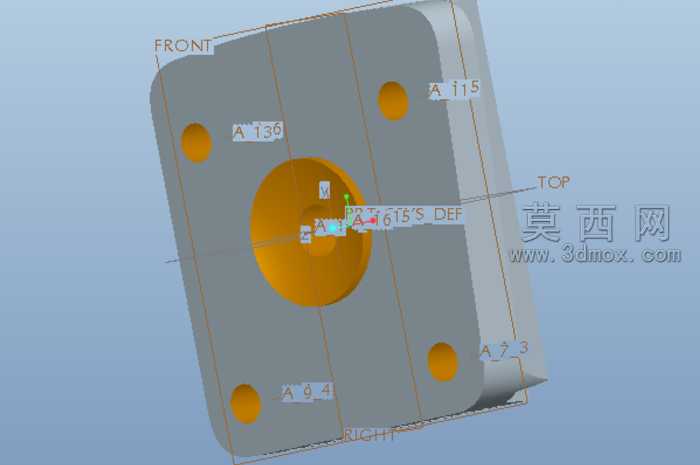

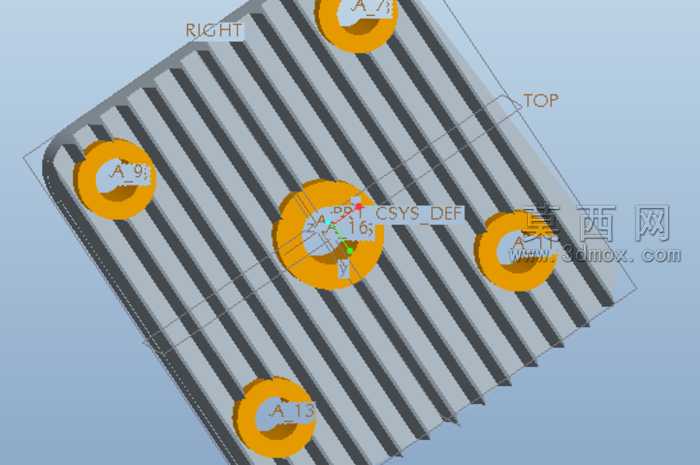

本气缸头三维模型采用Pro/Engineer Wildfire5.0完成全参数化建模，整体建模过程遵循内燃机动力部件的工程设计规范，从基准坐标系搭建开始，依次完成主体基体、安装定位孔、散热鳍片组、密封贴合面的特征构建。建模初始阶段以CSYS_DEF基准坐标系为定位核心，先绘制气缸头主体的圆角矩形截面草图，通过拉伸特征生成基础基体，严格匹配气缸体的顶部贴合轮廓尺寸，保证后续装配的密封贴合精度。针对气缸头的核心散热需求，采用阵列特征构建等间距平行排布的散热鳍片组，每片鳍片的厚度、间距参数均经过散热效率与结构强度的平衡校核，鳍片边缘做微小圆角过渡处理，既避免应力集中问题，也优化了散热过程中的气流引导效果。模型上的五处安装定位孔采用圆周与线性结合的阵列方式生成，每个孔位周边设计环形凸台结构，凸台高度经过受力变形仿真校核，可有效分散螺栓锁紧时的压应力，避免长期使用后出现密封面变形漏气问题。建模过程中对燃烧室侧的封闭曲面做了连续性检查，保证曲面G1连续无破面，能够与气缸体、气门组件等周边部件形成密闭的燃烧室空间，满足内燃机工作时的高温高压密封要求。材质设定阶段为模型赋予铸铝合金材质属性，还原气缸头常用的轻量化导热材质特性，鳍片表面做亚光质感处理，安装凸台表面做轻微机加工亮面效果，通过不同材质质感区分加工面与非加工面，提升模型的工程展示真实感。整体模型所有特征保留完整参数化建模历史，可根据不同排量内燃机的设计需求快速调整鳍片数量、孔位间距、主体厚度等核心参数，适配不同型号缸体的装配要求，模型结构无冗余特征，几何拓扑关系清晰，可直接用于后续的工程仿真、装配干涉检查以及生产加工参考。
