重载分体式基座轴承三维结构设计

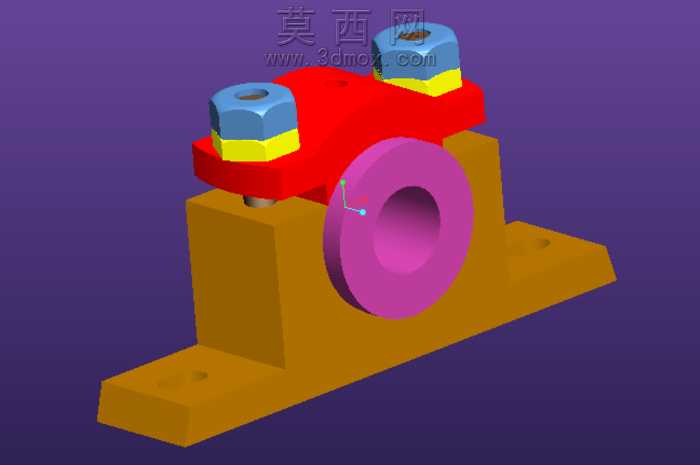

本作品为适配高速、重载、大尺寸安装场景设计的分体式基座轴承三维模型，整体建模过程遵循机械设计规范，先完成各独立零件的参数化建模，再按照装配约束关系完成整体组合，确保各部件的配合公差符合实际生产装配要求。模型渲染阶段采用高对比度的多色材质区分不同功能部件：底部安装基座赋予暖棕金属材质，模拟铸铁基座的厚重质感，直观体现其承载定位的基础作用；上方压盖采用亮红色工程材质，清晰区分压紧固定的功能结构；锁紧螺母与配套垫片分别采用蓝、黄双色金属材质，还原标准紧固件的外观特征，便于快速识别锁紧调节部件；中间的轴承套圈采用亮紫色哑光材质，突出核心回转支撑的主体结构。结构设计上采用上下对开的分割式轴承座结构，区别于整体式轴承座，这种分体结构无需沿轴端穿装，可直接在轴段任意位置完成安装固定，大幅降低大尺寸轴系的装配难度，适配大规格轴件的安装需求。基座底部设计为带安装孔的平板式支撑脚，预留的螺栓通孔可将整个轴承组件稳固锁定在设备安装基面，保证重载工况下的结构稳定性；上方压盖通过两颗对称布置的六角锁紧螺栓与下部基座连接，拧紧螺栓即可实现对轴承外圈的均匀压紧，既可以限制轴承的轴向窜动，也能通过调整锁紧力矩适配不同厚度的轴承外圈，适配一定范围内的尺寸公差。建模过程中对各零件的倒角、安装避让槽、螺栓过孔等细节结构都做了完整还原，没有省略关键工艺结构，确保模型可直接用于装配干涉检查、工况模拟演示、教学演示等场景。这种分割式基座轴承的设计思路，核心是解决传统整体式轴承在大尺寸轴系、重载传动场景下装配难度大、后期维护更换不便的痛点，通过上下分体的结构形式，在保证整体承载强度的前提下，大幅提升装配与维护效率，可广泛应用于矿山设备、重型输送设备、大型机床等需要高承载、高转速传动支撑的场景，模型的各部件尺寸比例符合常规重载基座轴承的设计参数，结构逻辑清晰，材质区分明确，能够直观展现该类轴承的装配关系与功能特点。
