三爪式轴承拆卸拉马结构设计方案

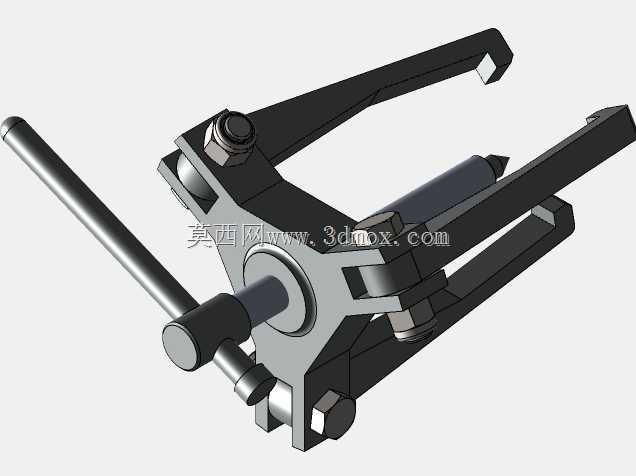

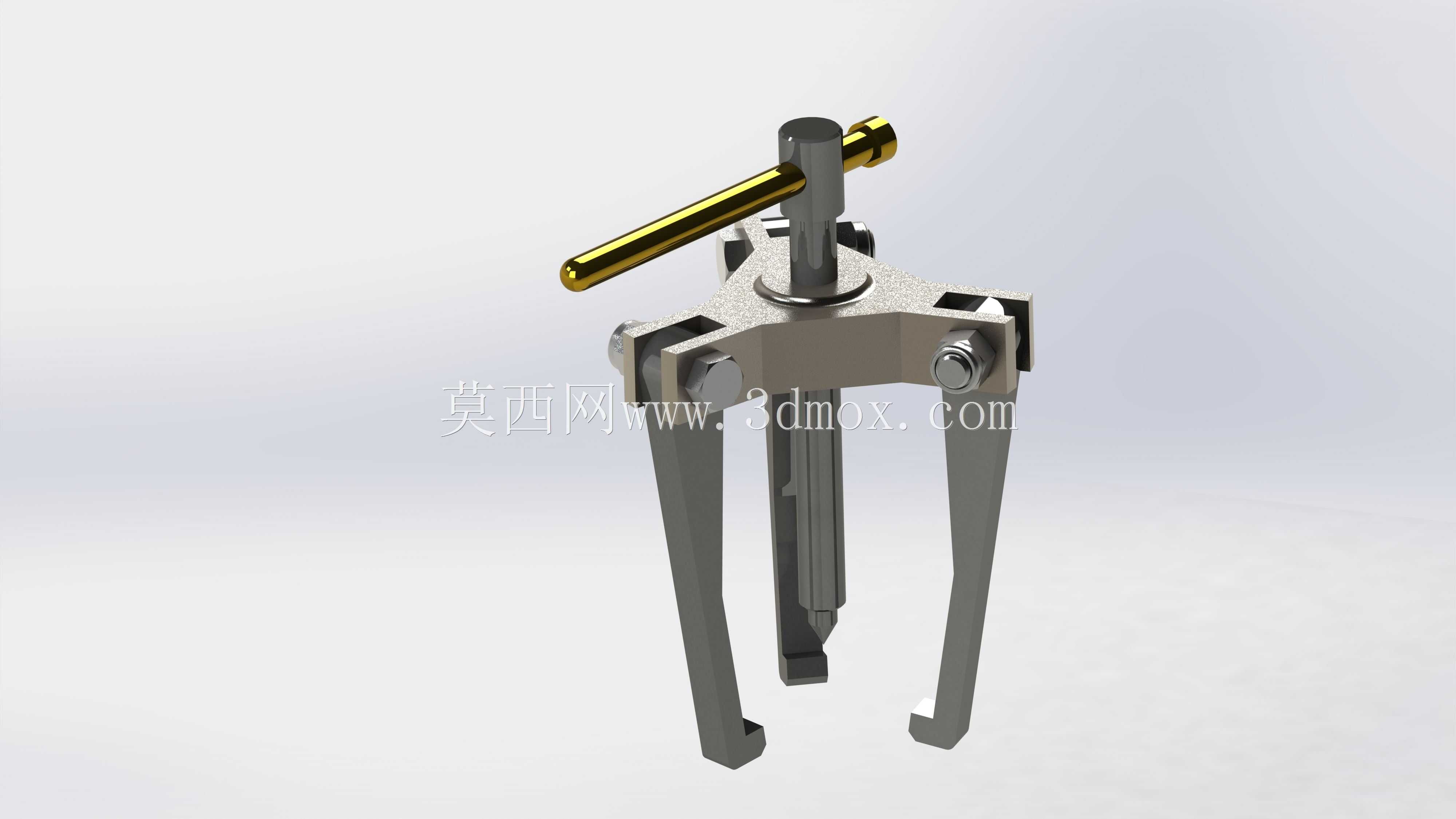

　　在设备运维、机械装配的现场作业场景里，过盈配合安装在轴端、轴承座孔内的滚动轴承拆卸，一直是考验检修效率与操作规范性的核心环节，这款三爪式轴承拆卸工具正是针对这类作业需求设计的专用工装。不同于敲击、撬别等容易损伤轴承滚道、轴颈配合面的粗放拆卸方式，该工具通过力的均匀传导实现轴承的平稳脱出，能最大程度保护被拆卸部件的配合精度，避免因拆卸不当造成的零件报废。从结构设计逻辑来看，工具采用三爪同步联动的布局，三个卡爪沿中心螺杆周向120度均匀分布，作业时卡爪可勾住轴承内圈或外圈的受力端面，中心螺杆的顶尖对准轴端中心孔，转动顶部的加力杆时，螺杆的轴向推力会通过爪体转化为对轴承的均匀拉拔力，整个受力过程沿轴的中心线对称分布，

　　不会出现偏载别劲的情况，有效避免轴承在拆卸过程中出现倾斜卡滞、划伤配合面的问题。卡爪与中心架体采用铰接连接结构，可根据待拆卸轴承的外径尺寸调整张开角度，适配一定尺寸范围内的不同规格轴承，无需针对单一型号轴承制作专用工装，大幅降低了检修现场的工装储备成本。顶部的加力杆采用穿装式设计，可根据所需拉拔力的大小调整力臂长度，遇到配合过盈量较大的轴承时，可适当延长加力杆来获得更大的拉拔力矩，无需额外配套加力套管。从安装边界与尺寸适配性来看，该工具的爪体有效勾取深度覆盖常规中小型设备的轴承安装位深度，卡爪的勾头厚度经过优化，可伸入轴承与安装台阶之间的狭窄间隙，不会因间隙不足无法卡装；中心螺杆的行程满足常规轴承从配合位完全脱出的位移需求，

　　作业过程中无需多次调整爪体位置即可完成全程拆卸。在实际使用场景中，不管是电机端盖轴承的更换、减速机输入输出轴轴承的检修，还是小型传动机构的轴承拆解作业，这款工具都能稳定发挥作用，相较于两爪拉马，三爪的对称受力结构更适合对同轴度要求高的轴承拆卸作业，不会因为单侧受力导致轴承内圈崩裂、轴颈拉伤等问题。爪体采用高强度合金钢材质的设计思路，保证了在大拉拔力下不会出现爪体变形、断裂的情况，中心螺杆的梯形螺纹设计具备良好的自锁性能，拉拔过程中不会出现力回退的现象，作业时的稳定性与安全性更有保障。工具整体没有多余的复杂结构，日常维护仅需定期在螺纹铰接位置涂抹润滑脂即可，适合在生产车间、设备维修班组、装配工位等多种场景下长期使用，能够有效降低检修人员的劳动强度，缩短轴承更换的作业时长，同时减少拆卸过程中对周边零部件的意外损伤。
