传感器安装用双折边L型金属固定支架

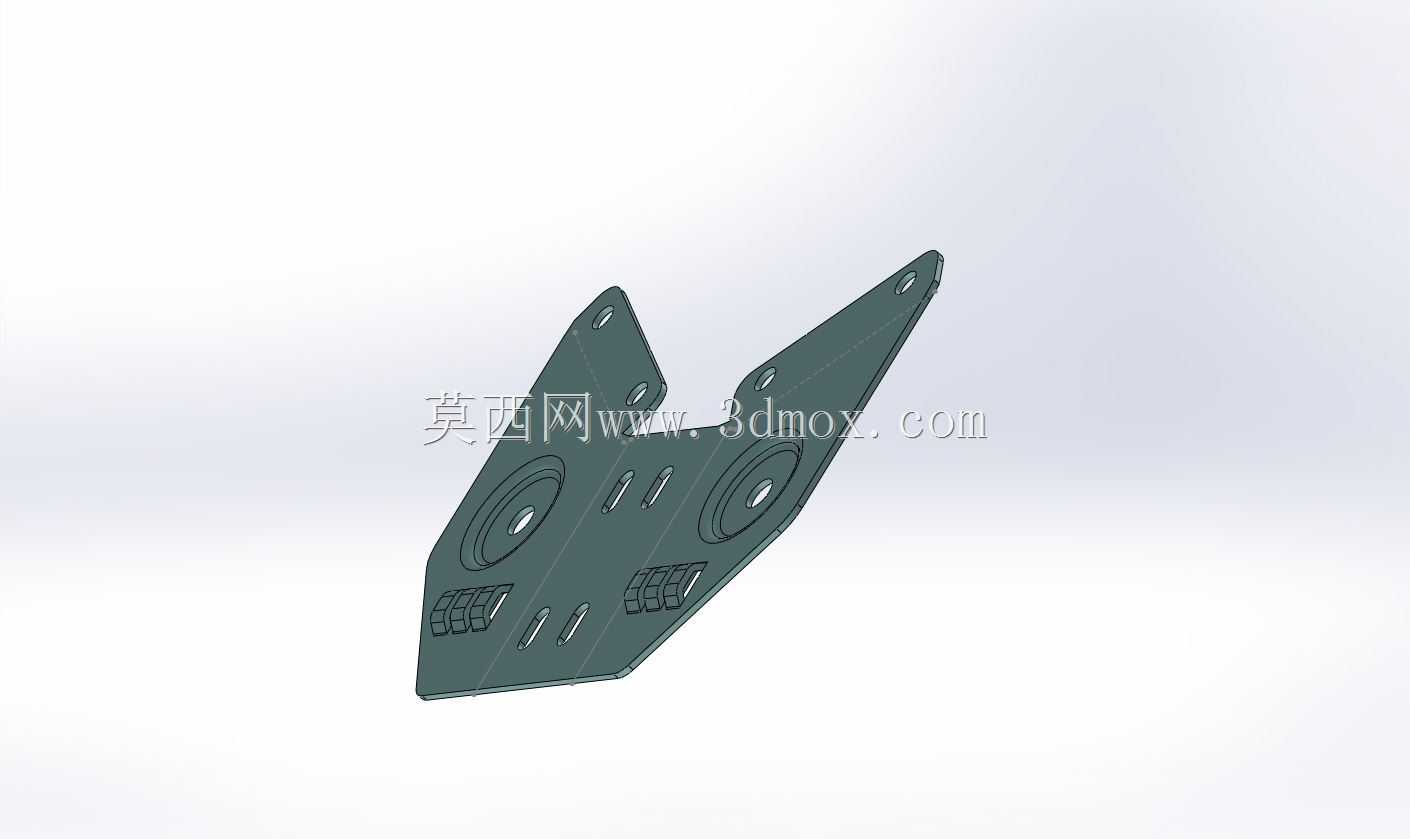

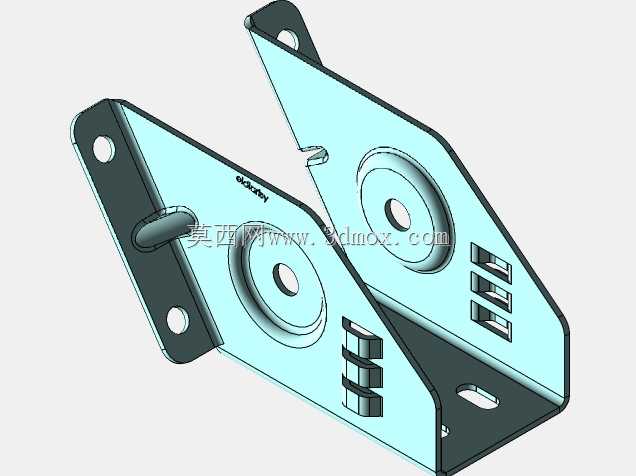

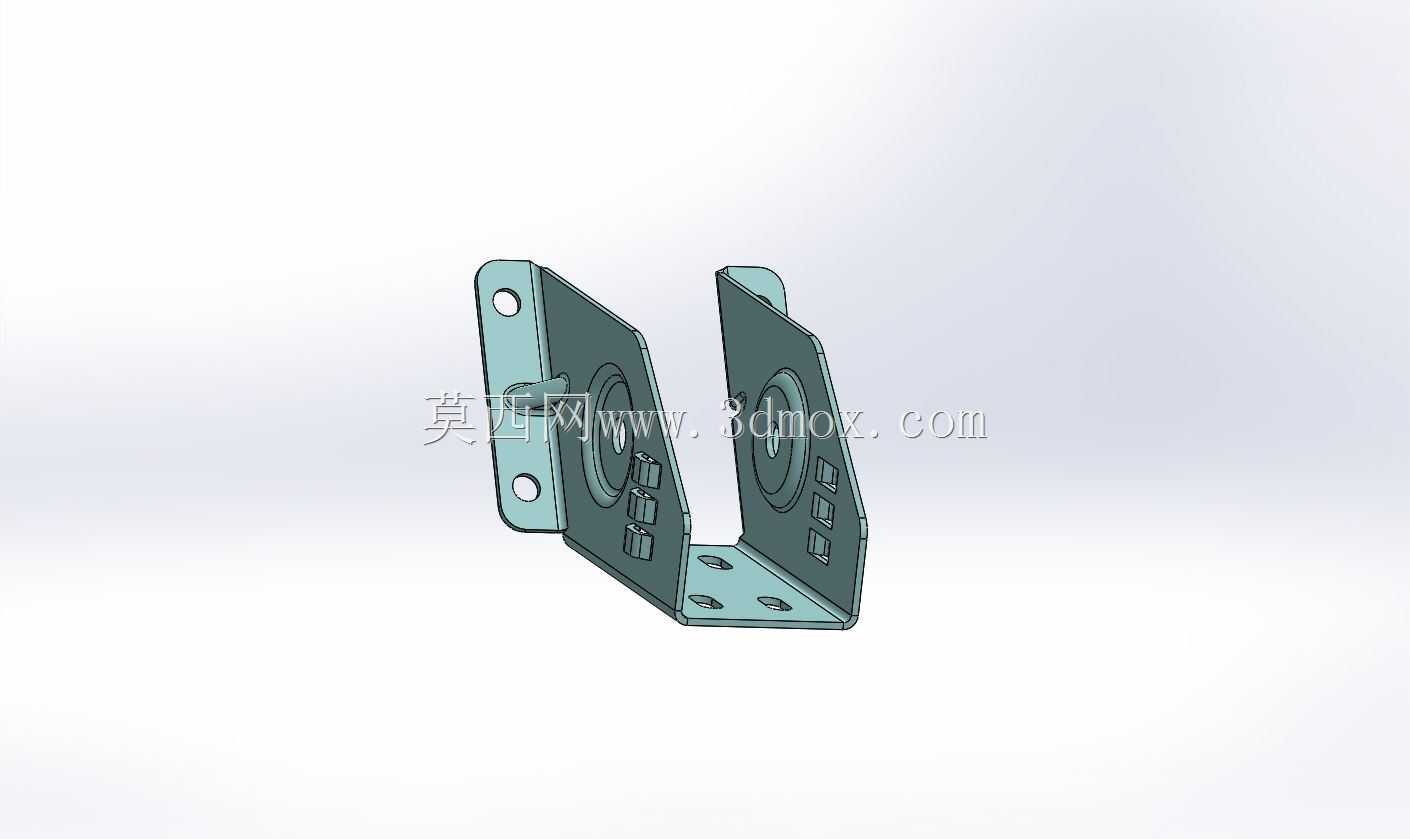

　　这款金属固定支架主要面向工业传感检测场景的安装需求，常见于自动化生产线的工件到位检测、设备运行位置反馈、物流输送线的物料计数等工位，用来承托固定对射式、漫反射式等不同外形的工业传感器，解决传感器安装时的定位精度、抗振动稳定性问题。从结构设计来看，支架采用双侧对称折边加底部安装面的L型构型，两个竖直折边分别预留了传感器安装孔位，孔位周边做了局部沉台设计，既可以保证传感器安装面的贴合度，也能避免安装螺栓突出干涉传感器的检测端面；底部安装面设置了四个对称分布的长圆孔，长圆孔的长度方向预留了±3mm的位置调整余量，安装时可以根据实际检测点位的需求微调支架的固定位置，降低现场安装时的孔位对位难度。

　　两个竖直折边的外侧各设置了两个带安装孔的延伸耳板，耳板与折边为一体折弯成型，不需要额外焊接拼接，既减少了加工工序，也避免了焊接变形带来的安装面平面度误差，耳板上的通孔可以用来固定传感器的走线拖链或者辅助挡光部件，减少现场布线的杂乱问题。设计过程中充分考虑了工业现场的振动工况，折边转角处做了R2的圆角过渡，避免直角折弯带来的应力集中问题，在设备长期运行产生持续振动的情况下，不会出现转角处开裂的问题；支架整体的板材厚度选用2mm的冷轧钢板，竖直折边的高度为45mm，两个折边之间的间距为32mm，底部安装面的总宽度为60mm，整体安装边界尺寸控制在70mm60mm50mm以内，不会占用过多的设备安装空间，适合在紧凑的设备工位内布置。

　　支架的所有安装孔边缘都做了去毛刺处理，不会划伤安装人员的手部或者传感器的线缆表皮，竖直安装面的平面度控制在0.1mm以内，能够保证传感器安装后的检测轴线与基准面的垂直度要求，避免因为安装面倾斜导致的检测距离偏差、检测信号不稳定等问题。在实际使用中，这款支架既可以通过底部的安装孔固定在铝型材机架的槽位上，也可以通过耳板的孔位倒挂安装在设备的横梁下方，适配不同的安装朝向需求，不需要额外制作转接件，能够减少现场安装的配件准备工作，提升传感工位的搭建效率。
