瓦斯特一体化供水处理站三维结构设计

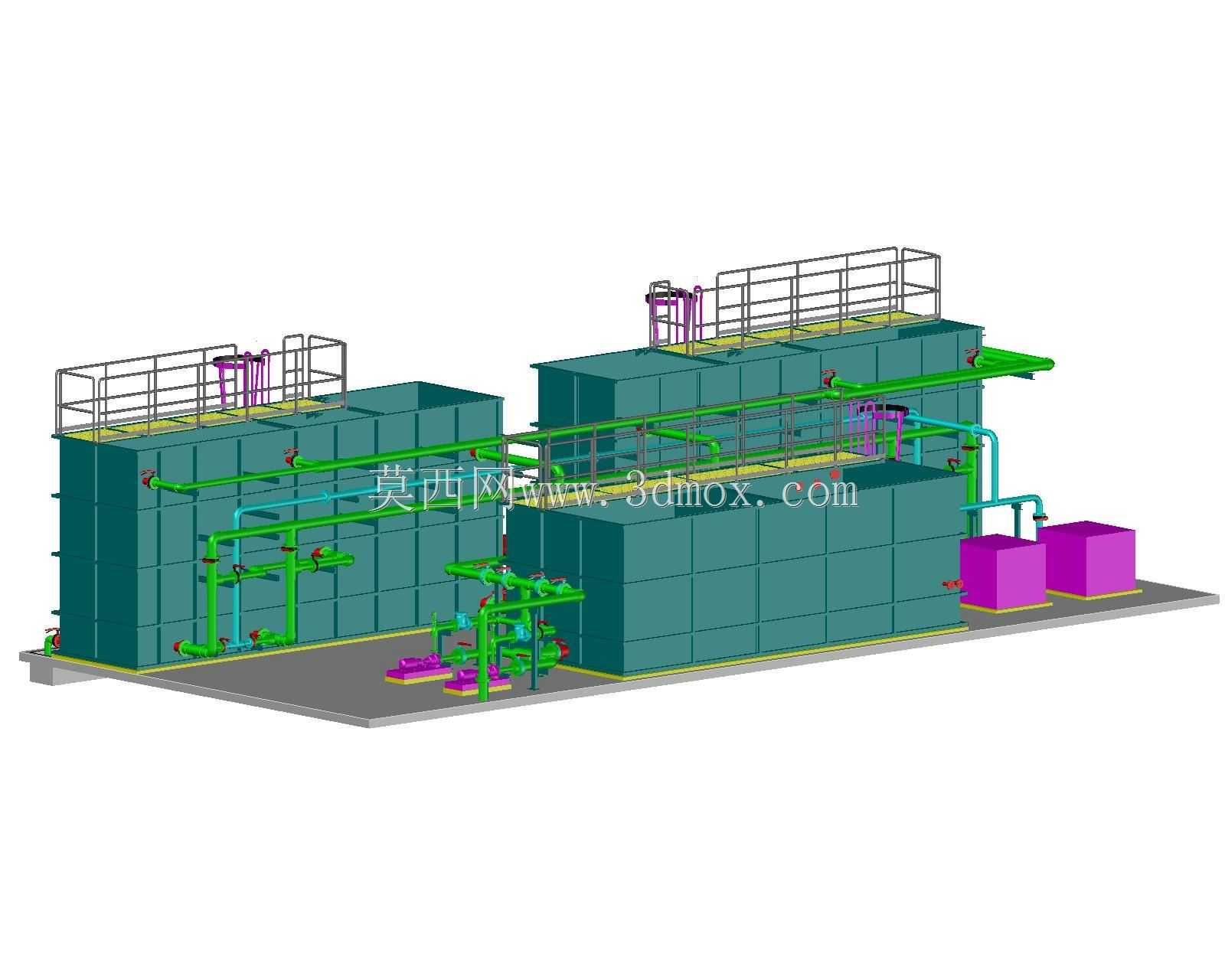

　　这套一体化供水处理设施的三维建模，完全贴合工矿厂区、偏远聚居点的集中供水场景需求，区别于传统分散式净水构筑物的零散布局，整套设备将反应、沉淀、过滤、储水功能模块集成在两个并排的钢制罐体内部，省去了现场多构筑物拼接的土建施工量，在场地受限的山地矿区、临时施工营地供水项目中适配性极强。从结构设计逻辑来看，建模时优先考虑了设备运输与现场吊装的边界限制，两个主罐体的单体外廓尺寸控制在常规货运车辆的装载限界内，罐体底部预留的安装底座采用标准化型钢焊接结构，现场仅需做简单的混凝土找平层即可完成落位，不需要额外做复杂的设备基础锚固，大幅缩短现场安装周期。罐体顶部设置的环绕式安全操作平台，采用格栅板铺就，

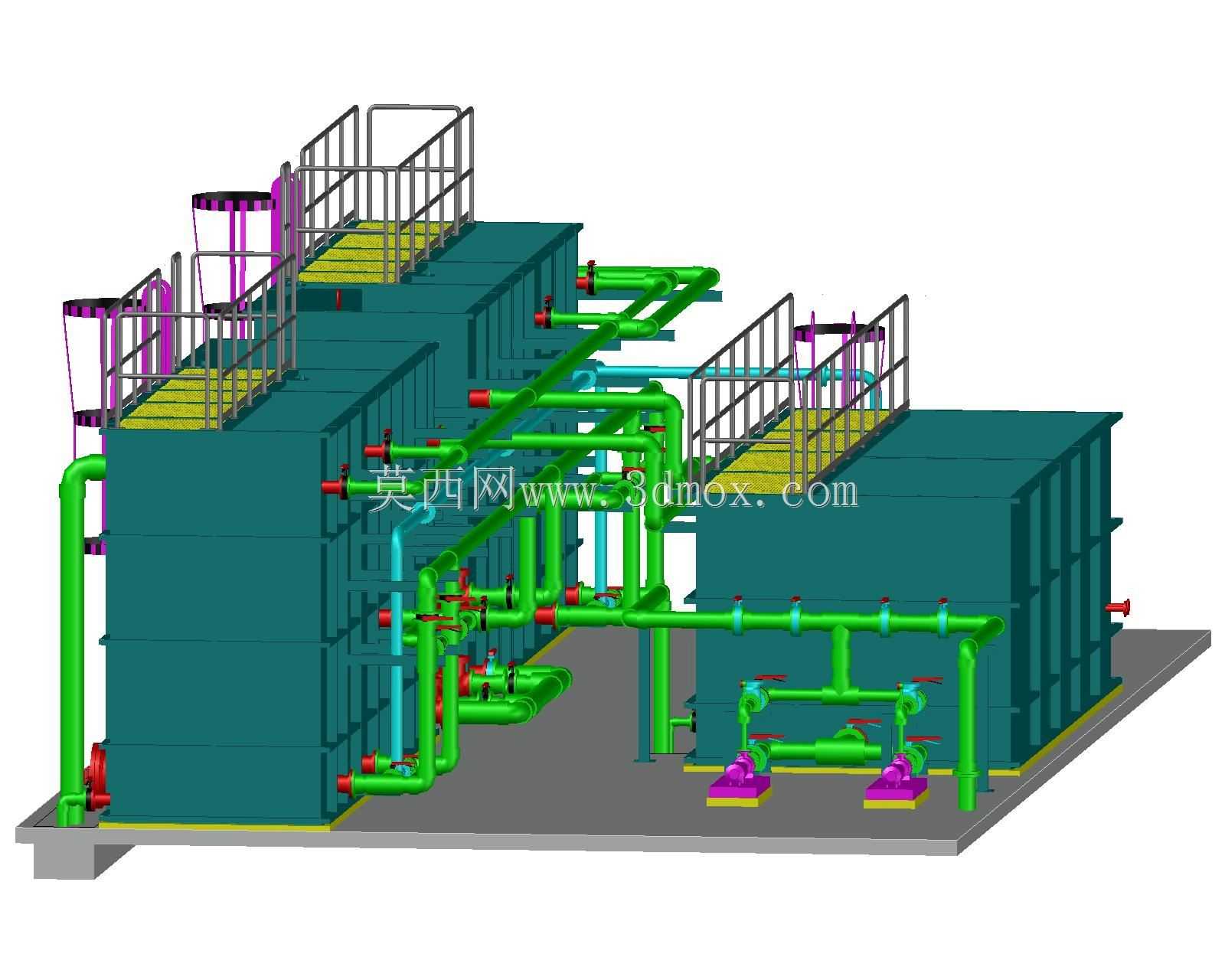

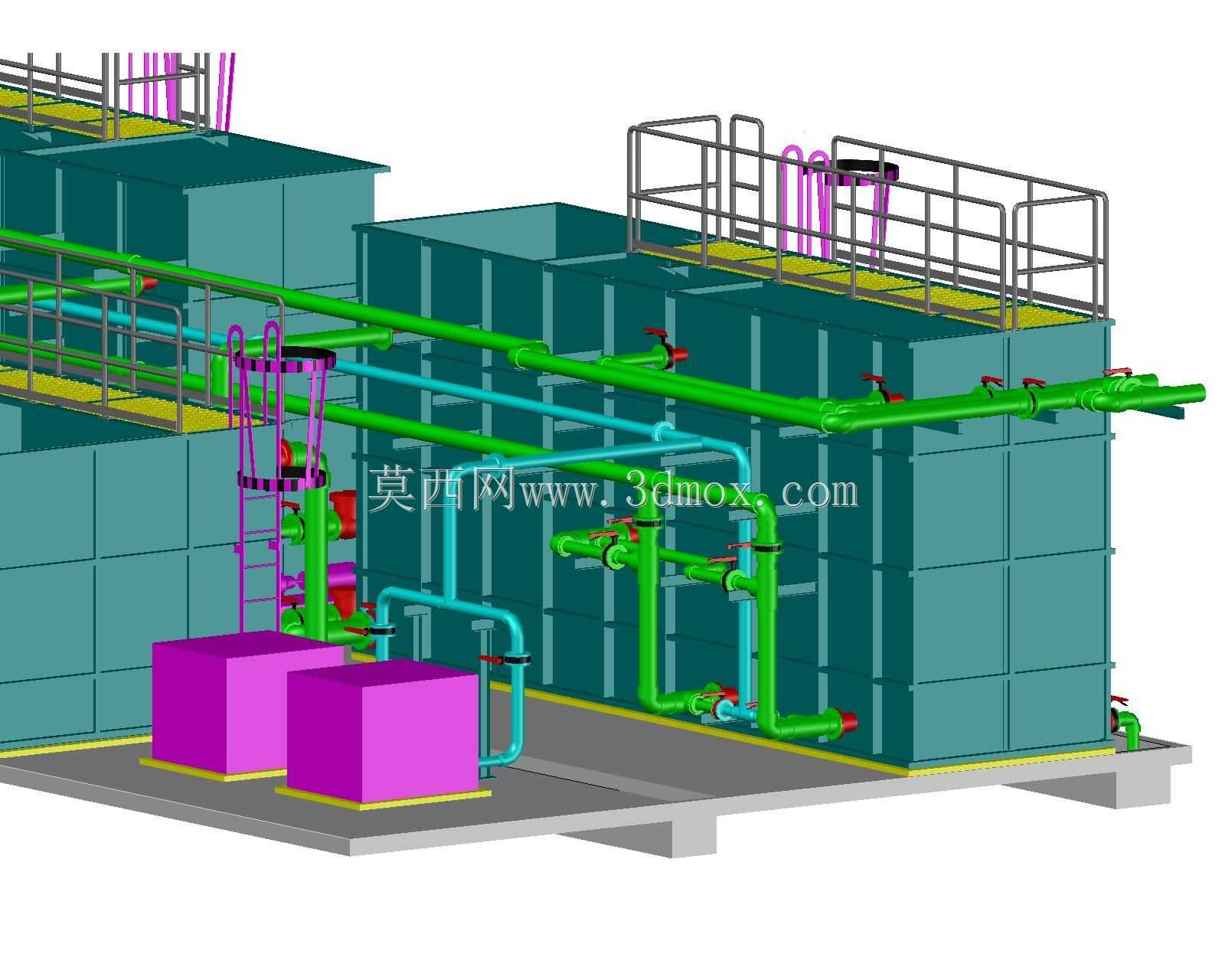

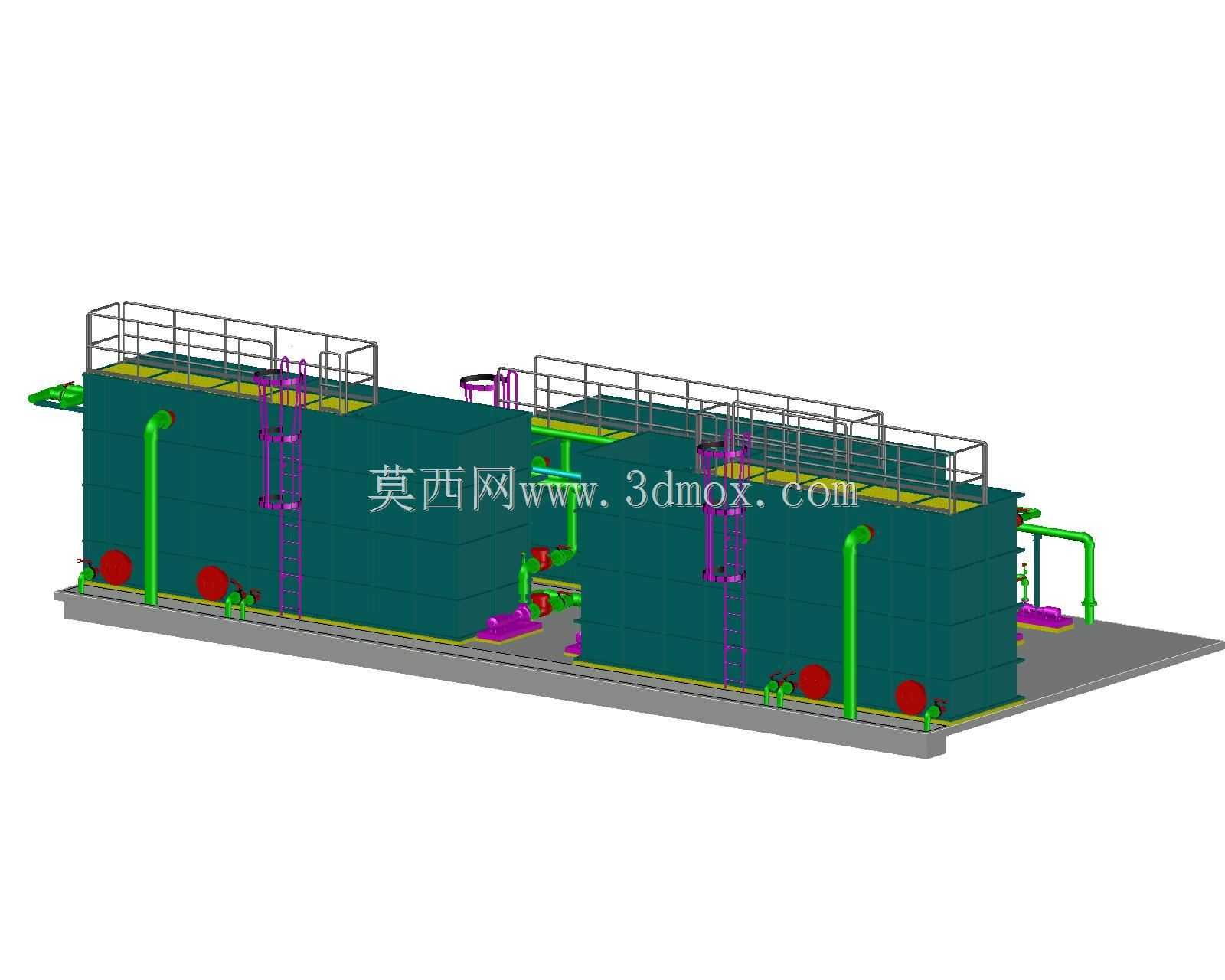

　　四周的防护栏杆高度符合工业操作平台的安全规范，平台上预留的检修口位置刚好对应罐体内部的滤料装填区、反冲洗机构的维护点位，日常巡检人员可以通过罐体侧面设置的垂直爬梯抵达平台，爬梯每间隔一段距离设置的护笼结构，也充分考虑了高空作业的防护需求。外露的管路系统建模时做了清晰的颜色区分，绿色管路为净水输送主管道，紫色管路为反冲洗、药剂投加的辅助管路，不同管径的法兰连接位置都预留了足够的操作空间，方便后期安装阀门、仪表时的扳手操作空间，罐体侧面低位布置的红色阀门为排污口，直接对接厂区的污水收集管网，反冲洗产生的废水可以通过重力直接排出，不需要额外增设排污提升泵。整套模型的结构细节还原度较高，罐体之间的连接管路做了自然的挠度补偿设计，

　　避免设备运行时的轻微震动导致管路焊缝开裂，罐体底部的支腿高度预留了足够的空间，方便后期做罐体底部的防腐维护与渗漏检查，所有外露的金属构件在建模时都考虑了防腐涂层的施工余量，不会出现构件间隙过小无法做表面处理的问题。在设备功能布局上，两个罐体采用串联运行模式，原水首先进入一侧罐体完成混凝反应与初步沉淀，之后通过连通管进入另一侧罐体完成深度过滤与清水储存，处理达标后的清水通过罐体侧面的出水主管接入供水管网，整套设备的处理能力可以根据供水规模调整罐体的有效容积，建模时采用的参数化建模逻辑，也方便设计人员根据不同项目的供水需求快速调整罐体尺寸、管路直径，不需要重新搭建整体框架。
