二冲程柴油机活塞十字头组件结构设计

　　在小型通用动力、船用辅机、便携作业设备的动力单元设计中，二冲程活塞式柴油机的活塞十字头组件是承接燃烧做功、传递往复动力的核心受力部件，其结构合理性直接决定整机的运行可靠性、动力输出效率与维护周期。不同于四冲程柴油机的活塞连杆直连结构，带十字头的二冲程柴油机组件将活塞的往复运动导向功能与连杆的摆动传力功能拆分，活塞仅承受燃烧侧的轴向压力与热负荷，侧向力由十字头滑块承担，能大幅降低活塞裙部与气缸壁的偏磨风险，尤其适配高强化度、长行程的二冲程机型，在持续高负荷运行的工况下能有效延长缸套与活塞环的使用寿命。

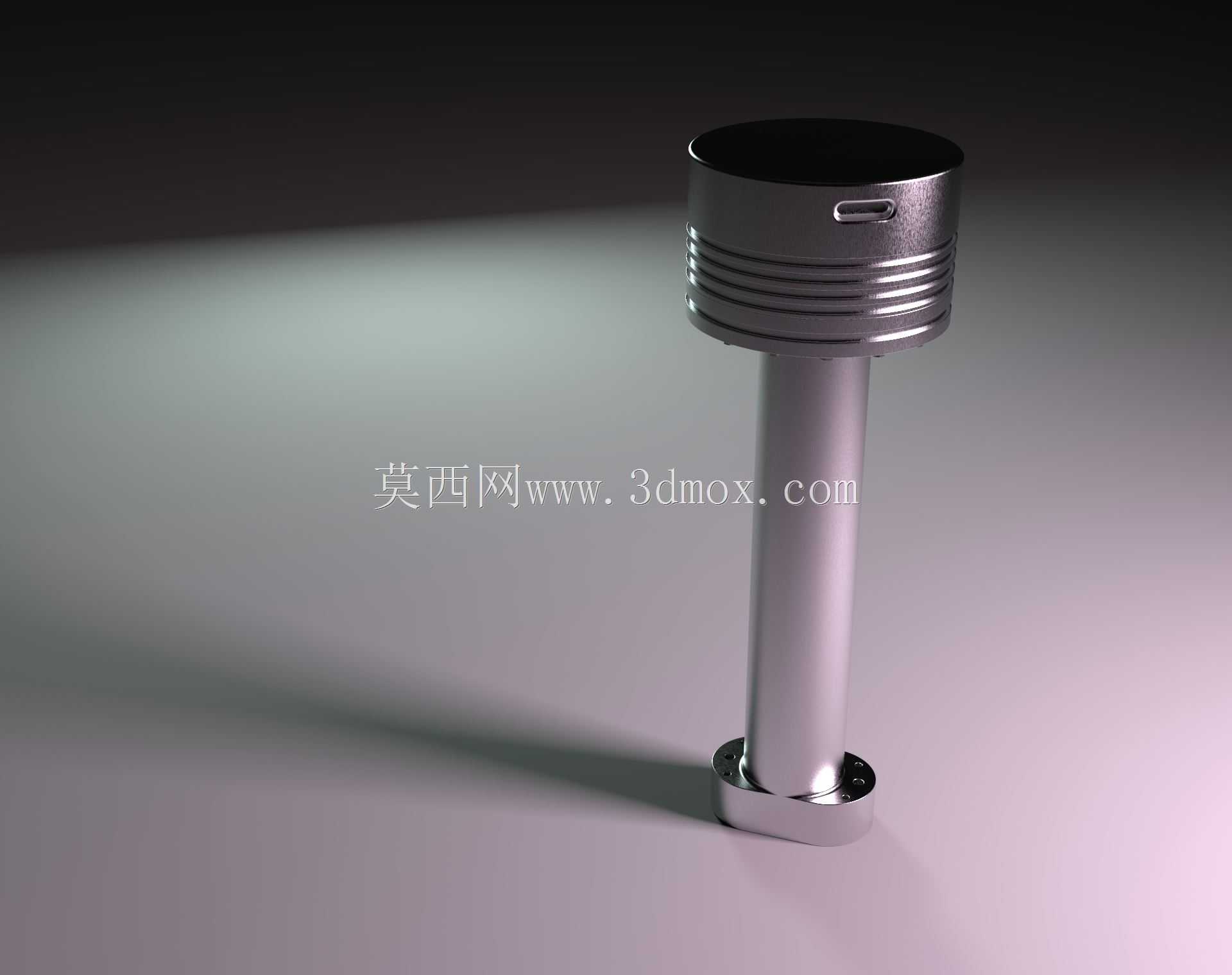

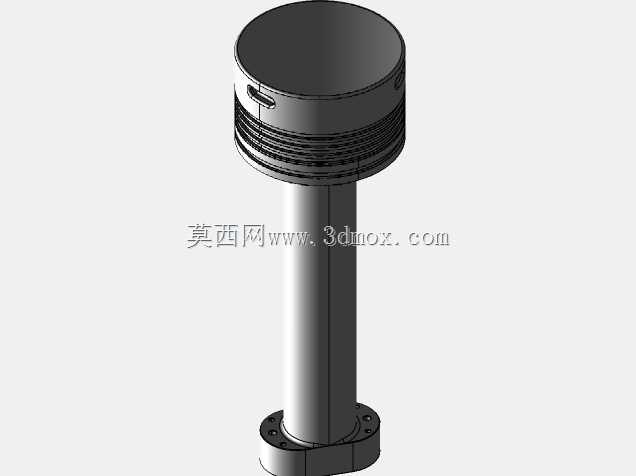

　　从结构设计逻辑来看，该组件的活塞头部预留了三道活塞环的安装槽位，顶部燃烧室边缘做了圆弧过渡处理，可减少燃烧室内的气流死角，优化扫气阶段的废气排出效率；活塞销座部位采用了加厚加强结构，适配十字头导杆的连接刚性需求，避免做功冲程中销座部位出现应力集中开裂的问题。下部的十字头导杆为等截面圆柱结构，表面粗糙度要求控制在Ra0.8以内，与导向套的配合间隙选取0.02-0.04mm，既保证往复运动的顺畅性，又能避免间隙过大导致的横向窜动，降低运行过程中的敲击异响。十字头底部的连接法兰设置了对称分布的螺栓孔，用于与连杆小头端铰接，法兰端面与导杆轴线的垂直度公差控制在0.015mm以内，防止连杆摆动过程中出现附加弯矩，加剧轴瓦的异常磨损。

　　实际选型适配过程中，该组件的安装边界需要匹配对应缸径的气缸套尺寸，活塞头部的外径与缸套的配合间隙需根据缸径大小、运行时的热膨胀量预留合理数值，通常铝合金活塞的装配间隙取缸径的千分之零点八到千分之一，避免热机状态下活塞胀死拉缸。十字头导杆的导向段长度需要满足活塞从上止点到下止点的全行程导向需求，导向套的支撑间距不能过短，否则会加大导杆的倾斜角度，加剧导向面的偏磨。在三维建模过程中，需要重点校核活塞在上止点时与气缸盖的安全余隙，十字头运动到下止点时与曲轴箱隔板的避让距离，同时要核算活塞销、连接螺栓的剪切强度与疲劳强度，确保在最高爆发压力工况下各受力部件的安全系数满足设计规范要求。这类结构的组件在小型船用挂机、应急发电机组、山地作业便携动力设备中应用广泛，其结构设计的细节优化，往往能在不提升整机成本的前提下，显著降低设备的故障率，减少后期运维的配件更换频次。
