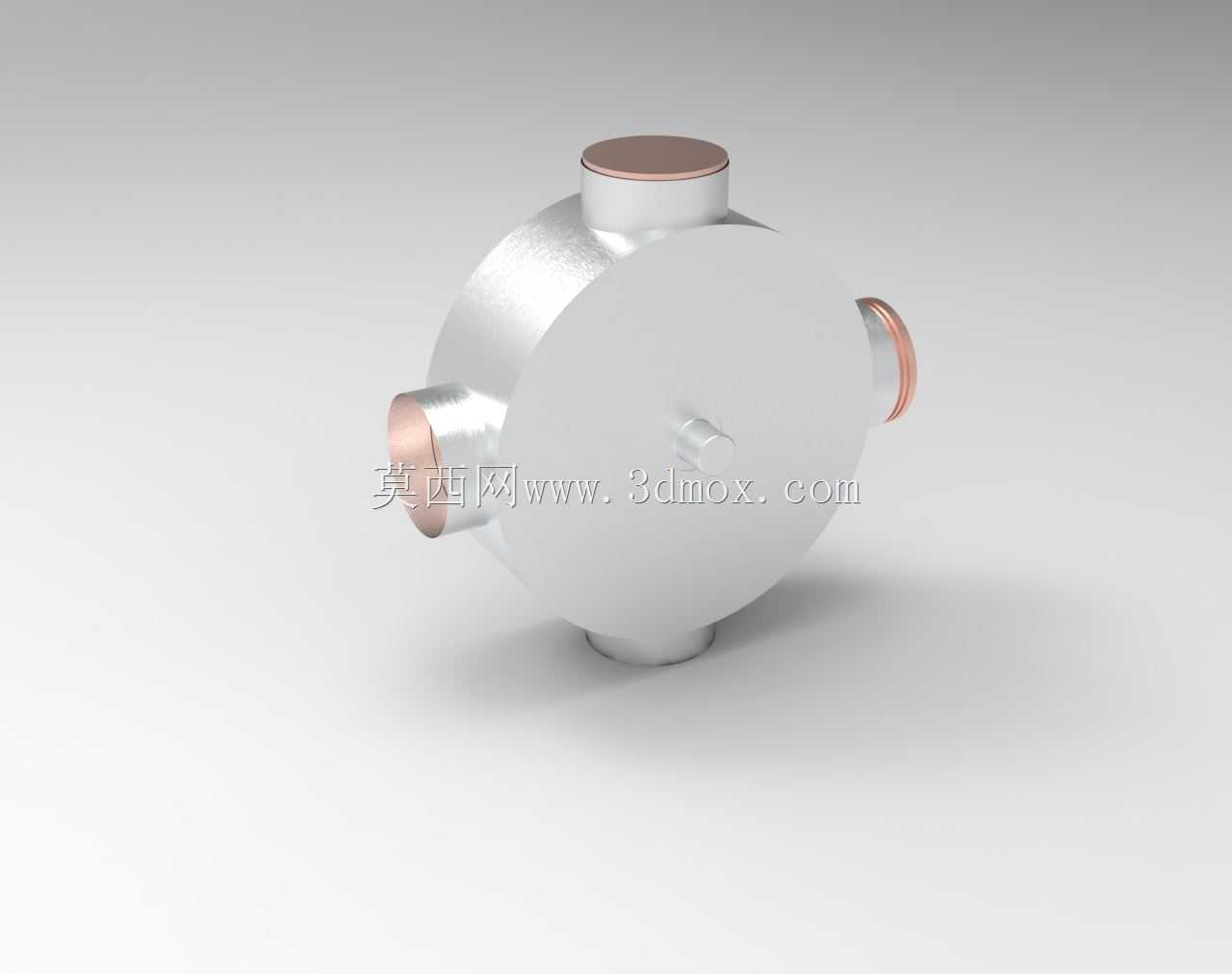

四缸星形径向发动机结构设计方案

　　这款四缸星形径向动力装置，在小型通航动力、便携应急发电单元、小型农用作业机具动力配套场景中有着明确的应用定位，区别于直列、V型动力单元的布局逻辑，其气缸围绕中心曲轴呈圆周等角度分布的结构，能在更小的轴向占用空间内实现多缸动力输出，大幅压缩动力单元的整体轴向安装尺寸，适配对安装长度有严格限制的紧凑设备舱布局。从结构设计逻辑来看，各气缸的连杆统一铰接在中心曲轴的曲柄销上，相比多缸直列布局的多曲柄轴结构，曲轴的整体长度更短，轴系的刚性表现更优，运转过程中各缸的做功脉冲沿圆周方向均匀分布，能有效抵消往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值，减少配套设备的减震结构设计压力。在功能特性层面，

　　星形径向布局的气缸直接暴露在外部气流中，无需设计复杂的缸体水冷流道，依靠行驶或作业过程中的迎面气流即可实现足够的散热效率，简化了冷却系统的结构组成，降低了动力单元的整体自重与故障点，在小型轻量化动力需求场景中优势明显。设计过程中需要重点关注中心曲柄销的载荷分布特性，多根连杆同时作用在同一曲柄销上，接触应力的循环变化对销体的表面硬度、芯部韧性都有较高要求，建模时需要严格匹配各连杆的铰接间隙，避免热态工况下出现运动卡滞。安装边界层面，这类动力单元的安装接口通常布置在中心壳体的后端法兰上，圆周分布的气缸外轮廓决定了整机的径向安装尺寸，选型配套时需要预留足够的径向空间保证气缸周围的气流通畅，避免散热不良导致的缸体过热问题；

　　同时四个沿圆周均匀分布的气道接口，需要匹配对应的进排气管路走向，避免管路弯折带来的进排气阻力升高，影响动力输出效率。建模过程中对各气缸的同轴度、连杆与曲柄销的配合公差、活塞与缸套的间隙配合都做了符合工程实际的参数设定，能够直接用于原理验证、结构教学演示以及小型动力设备的前期方案选型参考，帮助设计人员快速评估这类布局动力单元的安装适配性与结构可行性。
