两款不同结构涡流叶轮三维设计

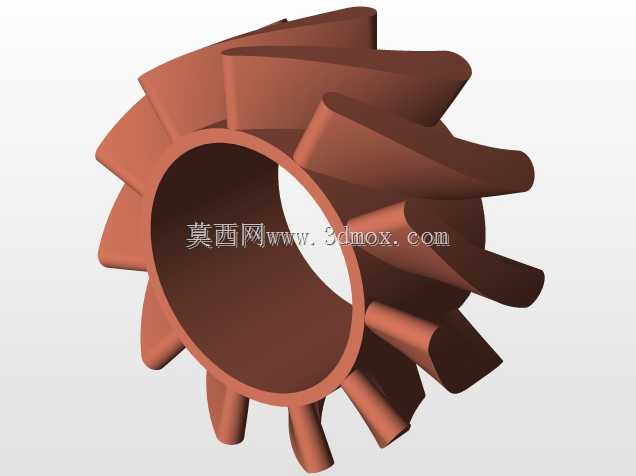

　　这类涡流叶轮结构，常配套在流量传感、流体转速检测类设备中，作为流体动能与转速信号转换的核心接触部件，在小口径流体管路、微型涡轮流量计、气动传感检测回路里应用十分广泛。实际工况中，叶轮直接接触流经的介质，不管是洁净的压缩空气回路，还是低压输水管道的检测段，叶片的曲面角度直接决定流体冲击后的动能转化效率，也会影响低流速下的检测灵敏度。设计阶段首先要确定内圈安装位的尺寸边界，内孔需要和传感设备的转轴配合，公差带要选间隙配合但控制径向窜量，避免高速转动时出现偏心抖动，进而影响检测信号的稳定性。两款不同结构的涡流叶片，分别适配不同的流速区间：一款叶片扭转角度更大，叶片前缘做了圆弧过渡，适合中高流速的流体场景，能在大流量冲击下保持转动平稳，

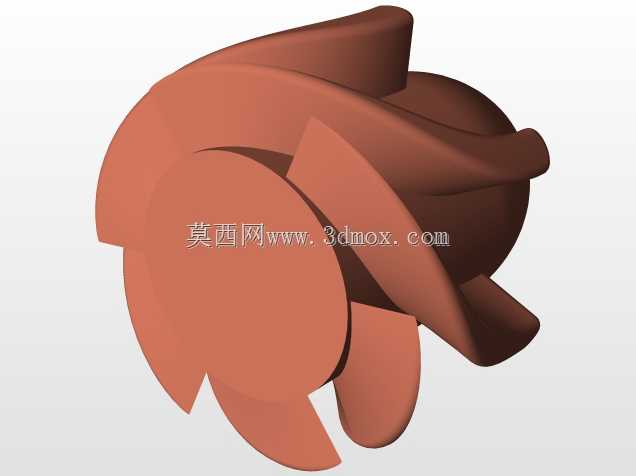

　　减少流体紊流带来的转速波动；另一款叶片数量更多、单叶弦长更短，适合低流速工况，哪怕流体流速较低，也能被流体推动产生稳定转动，避免低流速下出现启动死区。外形尺寸上，叶轮的外圆直径要匹配安装腔的内壁间隙，间隙过大会导致部分流体从叶片外缘漏过，降低驱动效率，间隙过小则容易因为加工公差或者介质中的微小杂质出现卡滞，一般单边间隙控制在0.2到0.5毫米区间，根据介质洁净度做适配调整。叶片根部和轮毂的连接位置做了圆角过渡，避免应力集中，长期受流体交变冲击时不容易出现根部断裂的问题，轮毂的轴向宽度也要匹配安装腔的轴向定位尺寸，保证转动时不会出现轴向窜动，和两侧的传感检测元件保持稳定的间距。实际建模过程中，叶片的曲面是通过引导线扫掠生成，

　　不同的扭转角对应不同的流体入口攻角，要避免叶片入口角度和流体来流方向偏差过大，不然会产生较大的流体阻力，甚至在叶片背面产生涡流空蚀，缩短部件使用寿命。这类结构除了传感检测场景，也可以用在微型气动马达、小型涡流泵的叶轮端，根据实际输送介质的属性调整叶片的厚度和曲面弧度，比如输送带有微小颗粒的介质时，会适当加厚叶片前缘，减少磨损速率。
