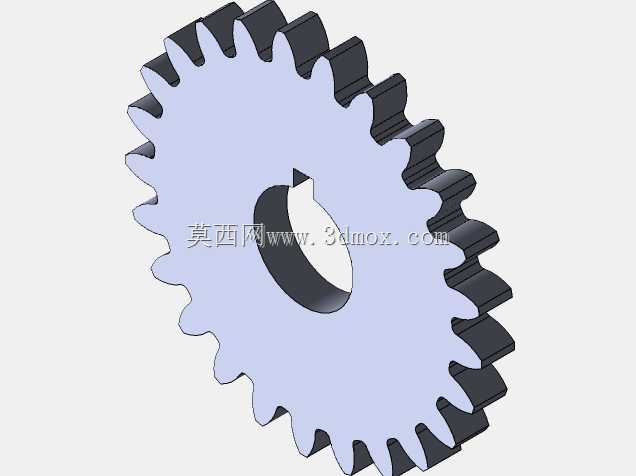

带键槽参数化直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在轻工输送设备、小型自动化产线传动模组、仪器仪表内部动力传递结构中都能见到它的应用场景，主要用来在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装时不需要额外考虑轴向承载的限位结构，对支撑轴承的选型要求更简单，很适合中小载荷、转速平稳的传动工位。

　　从设计逻辑来看，这款齿轮采用参数化关联设计，齿廓部分严格遵循渐开线成型原理，通过参数方程驱动齿形生成，修改模数、齿数、压力角等核心参数时，整个齿形、轮毂、键槽的尺寸能同步联动更新，不用逐段重绘草图，能大幅缩短同系列不同规格齿轮的设计迭代周期。齿顶部分做了微小的倒角处理，避免装配时齿边磕碰产生毛刺影响啮合精度，齿根位置保留了标准的过渡圆角，能有效降低应力集中系数，避免长期交变载荷下出现齿根断裂的失效问题。

　　结构细节上，齿轮中心设计了单键连接的键槽，属于GB/T 1096规定的普通平键连接形式，装配时和对应轴上的键槽配合，能可靠传递扭矩，不会出现轴和轮毂相对打滑的情况，轮毂的轴向厚度和齿宽保持一致，既保证了和轴的配合接触长度足够，不会出现偏载，也不会额外占用过多的轴向安装空间。齿宽尺寸经过载荷校核，能满足额定扭矩下的齿面接触强度要求，不会在长期运行中出现过早的齿面磨损。

　　实际选型适配时，需要注意核对安装轴的直径、键槽的宽度深度尺寸和这款齿轮的内孔参数匹配，啮合配对的齿轮需要保持模数、压力角一致，中心距按照两个齿轮的分度圆半径之和调整，安装时要保证两轴的平行度公差在允许范围内，避免出现偏载导致局部齿面磨损过快。这款齿轮的三维结构完整还原了加工成型后的所有细节，不管是做传动机构的运动仿真，还是出工程图指导加工，都能直接调用，不需要额外补画结构细节，在做小型设备的传动系统设计时，能直接套用在平行轴传动工位，减少重复建模的工作量。
