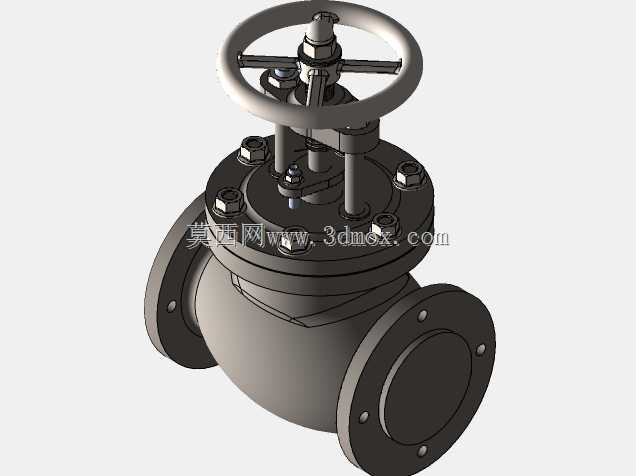

法兰连接手动截止阀结构三维设计

　　在化工、市政给排水、热力输送、油气储运等工业管路系统中，手动法兰截止阀是应用极为广泛的截断类控制部件，核心作用是实现管路内介质的通断控制，相比闸阀其密封面启闭过程摩擦更小，密封性能更稳定，适合对截断密封性要求较高的中低压管路场景，不适用于长期节流工况，避免密封面长期受介质冲蚀出现泄漏。这款手动截止阀的设计首先围绕安装适配性展开，两侧采用标准法兰连接结构，法兰盘上均布螺栓通孔，安装时可直接与同压力等级、同公称通径的管路法兰配对，通过螺栓紧固配合密封垫片实现接口密封，安装边界需预留手轮操作空间，手轮顶部到阀座底部的垂直高度、法兰端面的水平间距都匹配常规工业管路的安装预留尺寸，无需额外改造管路支架即可完成装配。从结构设计逻辑来看，

　　整体采用下进上出的介质流向设计，介质从阀体一侧法兰进入，绕过阀瓣下方从另一侧法兰流出，这种流向设计能保证阀门关闭状态下阀杆填料函处不承受介质压力，降低填料泄漏的概率，同时开启时阀瓣提升行程短，启闭操作的圈数少于同通径闸阀。上部操作机构采用手轮配合阀杆梯形螺纹传动，梯形螺纹的自锁特性可以让阀瓣停留在任意行程位置，不会因为介质压力出现自行启闭的问题，手轮采用轮辐式结构，操作时受力均匀，即使戴劳保手套也能稳定施力。阀盖与阀体之间采用法兰螺栓连接，中间加装密封垫片，中法兰处的螺栓均布设计保证压紧力均匀，避免局部密封失效；阀杆穿过阀盖的位置设置填料密封结构，通过填料压盖压紧填料实现阀杆处的动密封，长期使用出现填料磨损泄漏时，

　　可在带压状态下适当拧紧压盖螺栓补偿密封量，无需停机拆解阀门。内部阀瓣与阀座采用锥面密封配合，密封面堆焊硬质合金层，提升耐冲蚀、耐磨性能，阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可微量转动自适应贴合阀座密封面，避免因加工同轴度误差导致密封不严。整体结构没有复杂的电控或气动组件，完全依靠手动操作，可靠性高，适合在无气源、无电源的野外管路、厂区备用管段使用，日常维护仅需定期检查填料泄漏情况、在阀杆螺纹处加注润滑脂即可，维护成本极低。建模过程中对所有配合面都做了公差匹配设计，阀杆与阀盖的导向间隙、阀瓣的升降行程、手轮的转动空间都做了干涉检查，确保所有活动部件运动顺畅无卡滞，法兰连接尺寸符合通用管路标准，可直接用于工程选型参考、管路装配模拟以及教学演示场景。
