两爪式轴承拆卸拉马结构设计

　　在设备运维、机械装配的现场场景里，过盈配合轴承的拆卸一直是高频且容易损伤配合面的作业环节，这款两爪式轴承拆卸工具正是针对这类作业需求设计的手动拆装工装。日常作业中，不管是车间生产线的电机端盖轴承更换、减速机输入输出轴的轴承拆换，还是机修班组外出检修小型传动设备，这类工具都能适配多数常规尺寸的深沟球轴承、圆锥滚子轴承的拆卸需求，避免敲击、撬别带来的轴面划伤、轴承保持架变形、轴承座内孔损伤等问题。

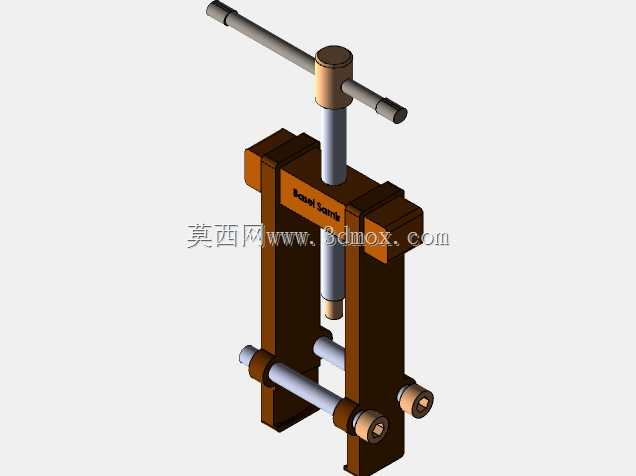

　　从结构设计逻辑来看，这款工具采用对称双爪勾持结构，两个卡爪通过下部的横向光杆实现间距可调，作业时可以根据待拆卸轴承的外径调整卡爪开合距离，让卡爪前端的勾台牢牢卡在轴承内圈端面，避免拉拔过程中滑脱。顶部的T型转动手柄与中心的顶压螺杆采用同轴设计，螺杆下端的顶头采用圆弧过渡的平头结构，顶压作业时能稳定抵在轴端中心孔位置，不会因为顶压偏移造成轴端中心孔变形，转动手柄时的扭矩通过螺杆转化为轴向的拉拔力，力的传递路径完全沿轴的中心轴线，不会产生偏载力矩，能保证轴承平稳沿轴向脱出，不会出现轴承歪斜卡滞在轴上的情况。

　　整个工具的框架采用一体式龙门式结构，两侧的立板作为主要承力部件，厚度方向做了加强处理，能承受拉拔过程中的弯曲应力，不会因为受力过大出现框架变形。横向穿装卡爪的光杆两端采用锁紧螺母限位，调整好卡爪间距后可以锁紧固定，避免拉拔过程中卡爪外张滑脱。中心螺杆与顶部横梁的配合段采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向拉拔力，长期反复使用也不会出现螺纹滑牙的问题。

　　从安装边界与适配尺寸来看，这款工具的卡爪开合行程覆盖常规小型设备常用的轴承外径范围，顶压螺杆的有效行程满足多数轴承的安装配合长度需求，作业时不需要额外搭配垫块，只要将卡爪勾住轴承内圈，顶头对准轴端中心，匀速转动手柄即可完成拆卸，单人就能操作，不需要额外辅助人员。工具整体没有复杂的液压、气动组件，纯机械结构的可靠性更高，在车间油污、粉尘的复杂环境下也不容易出现故障，日常维护只需要定期给螺杆螺纹处涂抹润滑脂，就能保证转动顺畅，长期使用也不会出现卡滞。相比三爪拉马，这款两爪结构的工具在作业空间狭窄的位置更有优势，比如安装在腔体内部的轴承，两爪可以从狭小的间隙伸入勾持轴承，不需要太大的操作空间，适配更多受限空间的拆卸作业场景。
