铁路线路用钢轨蠕变调节装置结构

　　在铁路线路长期运维场景中，钢轨受列车轮对反复碾压、温度应力循环作用，会沿线路纵向产生不可逆的蠕变位移，这类位移累积到一定阈值后，会直接引发轨缝不均、轨向偏移、扣件受力异常等问题，严重时甚至会干扰列车轮对的正常啮合关系，威胁行车安全。钢轨蠕变调节装置正是针对这一现场痛点设计的专用作业工装，区别于大型养路机械的整段作业模式，这类小型装置可灵活部署在单根钢轨的离散作业点位，完成局部蠕变量的精准校正，无需大规模拆解既有扣件系统，大幅压缩了天窗点内的作业时长。

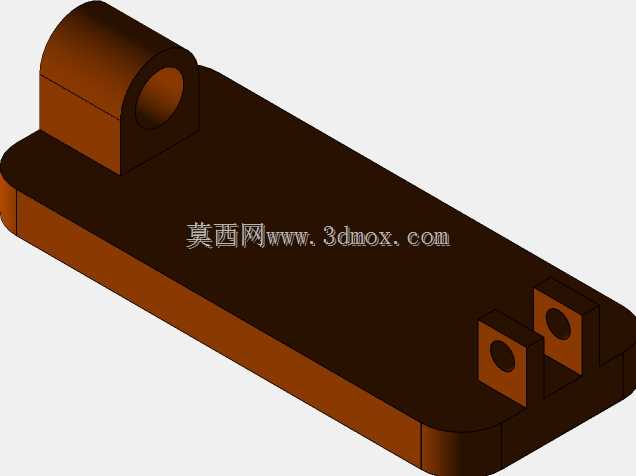

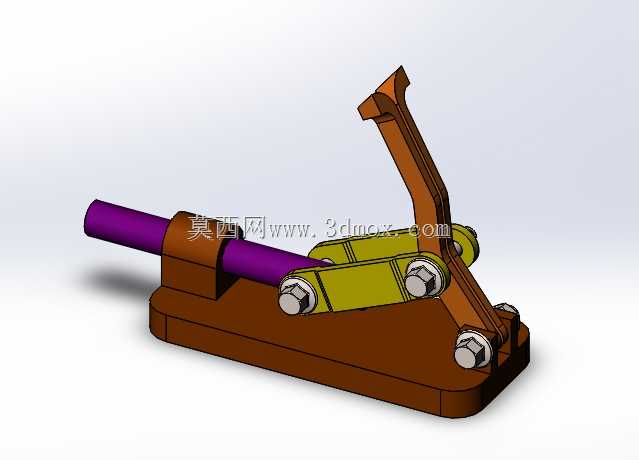

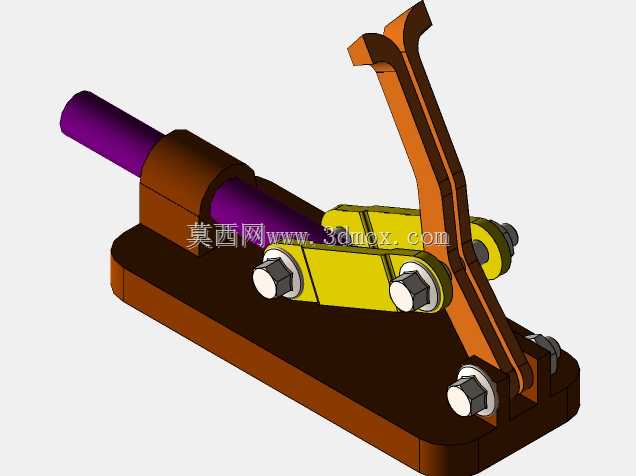

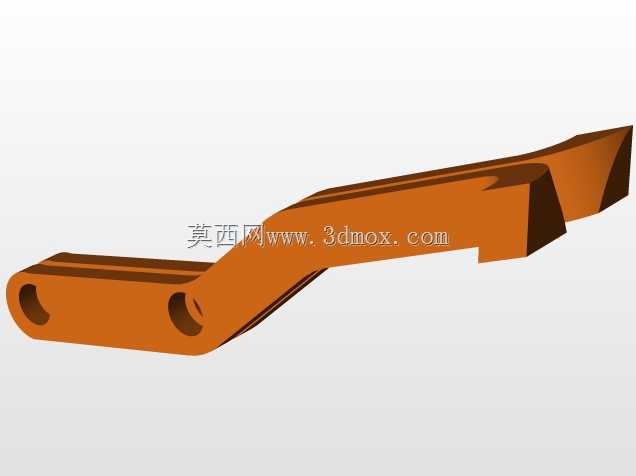

　　从结构功能来看，整套装置以底部承力基座为安装基准，基座底面加工有与钢轨轨底坡面匹配的贴合面，作业时可直接卡装在钢轨轨底边缘，无需额外打孔固定，避免对钢轨本体造成结构损伤。装置的核心执行单元包含铰接式压臂与横向穿装的顶紧轴，压臂前端的钩头结构可牢靠勾住钢轨轨头下颚位置，当旋动两侧的锁紧螺栓时，铰接连杆会带动压臂绕转轴回转，对钢轨施加稳定的纵向顶推力，逐步将蠕变偏移的钢轨推回到设计标定位置。横向布置的紫色轴件一方面作为连杆机构的回转支撑，另一方面可配合不同厚度的调整垫片，适配不同轨型的作业高度差，覆盖43kg/m到75kg/m的主流钢轨规格。

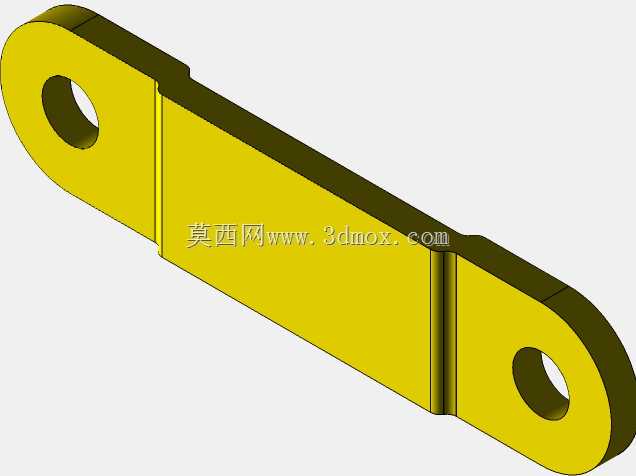

　　设计过程中优先考虑了现场作业的受力可靠性，所有铰接点均采用带防松垫片的六角螺栓连接，可承受作业时最大120kN的纵向顶推力而不发生结构松脱；基座与压臂的接触受力面均做了局部加厚处理，避免反复加载后出现应力变形。整套装置的安装边界控制十分紧凑，作业状态下横向突出钢轨外侧的尺寸不超过180mm，不会侵入邻线的行车限界，可在复线线路不停用邻线的条件下开展作业；装置整体重量控制在单人可搬运的范围内，作业人员无需借助起重设备即可完成现场布设与拆卸。

　　不同于一次性调整的工装，该装置的调节行程预留了足够的余量，单次装夹即可完成最大30mm的蠕变量校正，调整过程中可通过螺栓的旋入量精准控制顶推距离，配合轨距尺、弦线等常规测量工具，可将钢轨的位置偏差控制在1mm以内，满足线路运维的精度要求。装置的非受力表面做了防锈涂层处理，可适应户外露天的潮湿、粉尘作业环境，铰接转动副预留了润滑注油孔，日常运维仅需定期加注润滑脂即可保证机构动作灵活，大幅降低了长期使用的维护成本。
