手动机械式轴承拆卸工装结构设计

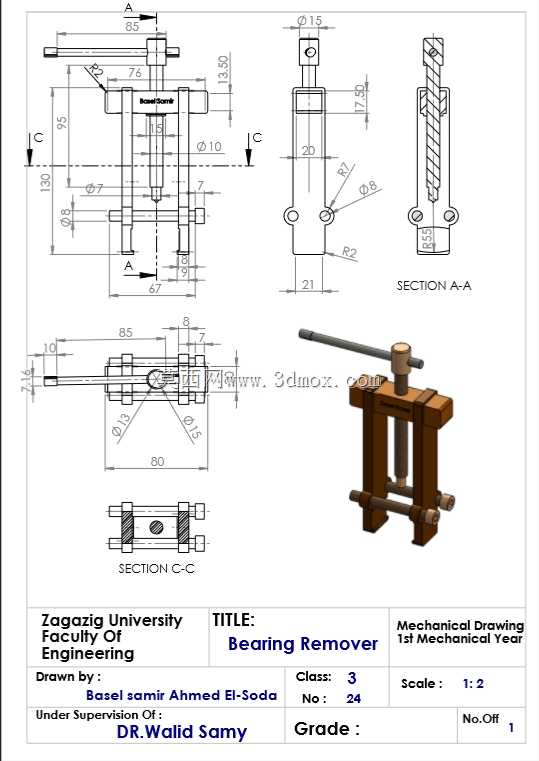

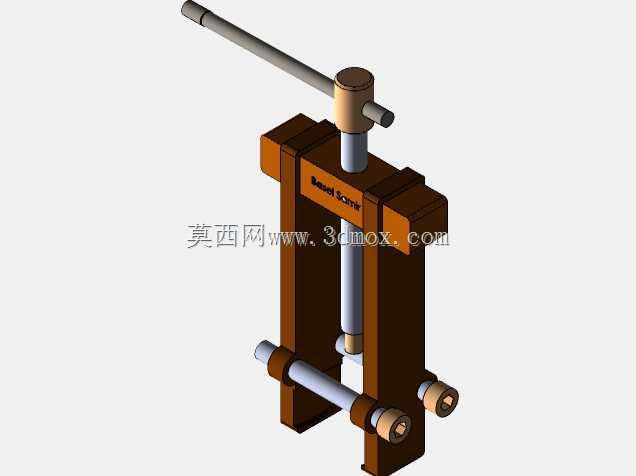

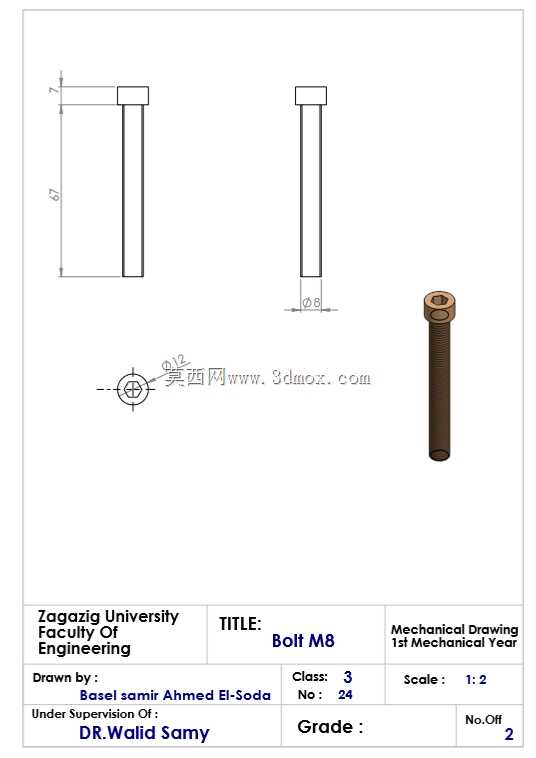

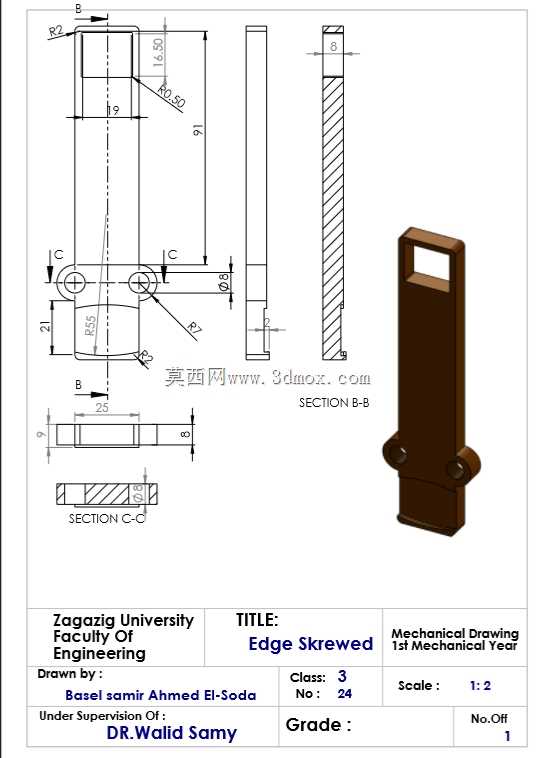

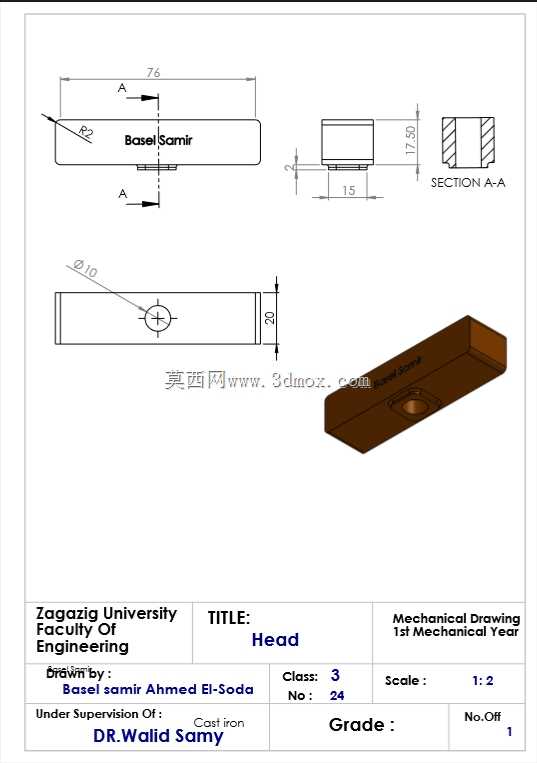

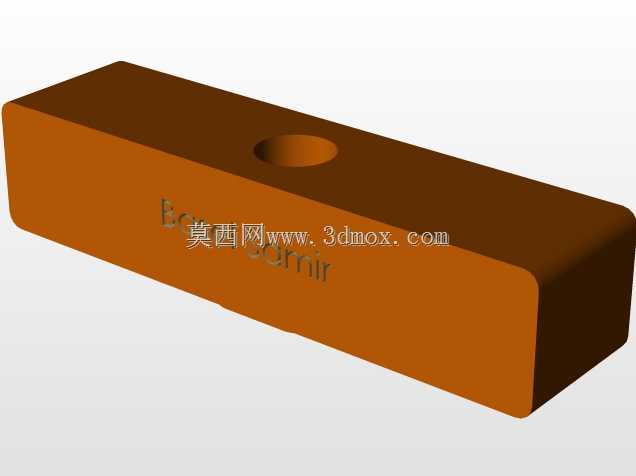

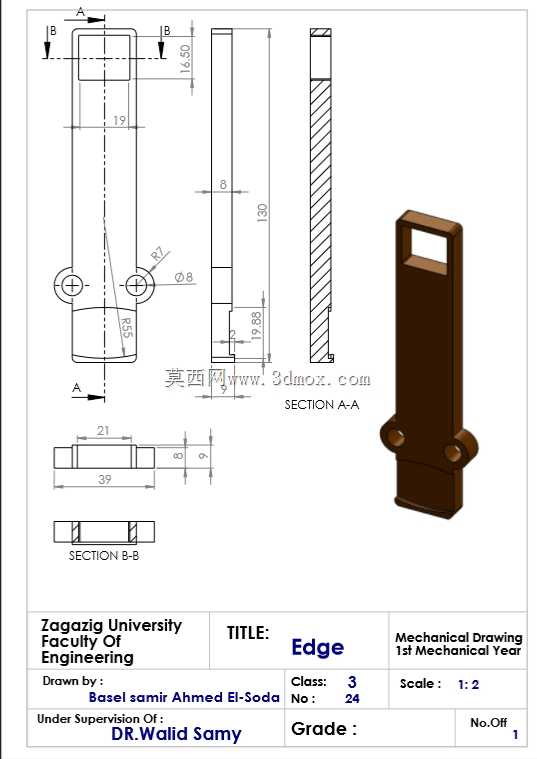

　　在设备运维、机械装配的现场场景里，过盈配合安装在轴端的轴承拆卸一直是高频且易出问题的工序，直接敲击轴承外圈容易造成轴承碎裂、轴面拉伤，甚至损伤设备安装基准面，这款手动轴承拆卸器就是针对这类工况设计的专用工装。从结构逻辑来看，它采用对称双爪卡接的框架式布局，核心传力路径集中在中轴线上：顶部的旋压螺杆通过梯形螺纹传动，将手杆施加的圆周扭力转化为轴向的直线顶推力，螺杆底端直接抵在轴的中心端面，两侧的卡爪则勾住轴承的内圈下端面，旋进螺杆的过程中，框架整体带着卡爪向外移动，平稳把轴承从轴上拉出，全程受力沿轴向均匀分布，不会对轴和轴承造成偏载损伤。设计时特意将卡爪与横梁的连接做成可调式结构，两个卡爪可以在横梁的滑槽内横向滑动，

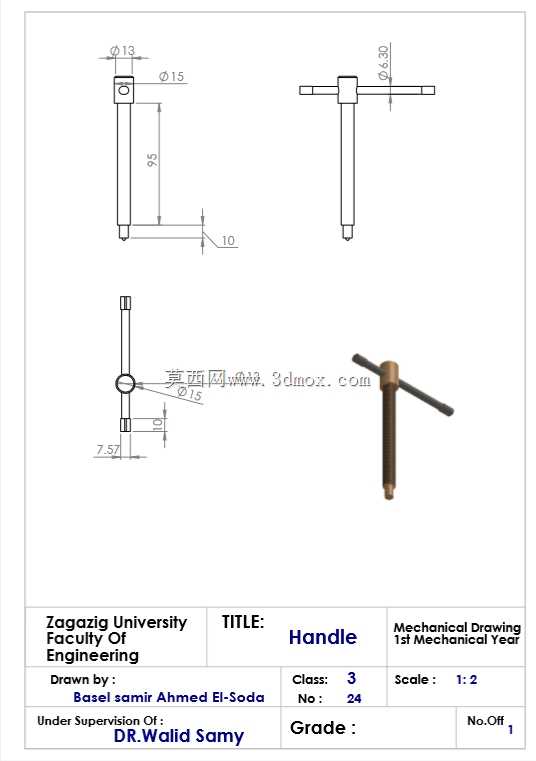

　　适配一定直径范围内的轴承拆卸需求，不用针对单一尺寸轴承单独制作工装，降低现场工具储备成本。手杆采用穿杆式设计，和螺杆顶部的通孔间隙配合，作业时可以根据所需扭力大小调整手杆伸出的长度，需要大扭力时将手杆两端伸出更长，利用杠杆原理降低操作力度，日常收纳时可以将手杆推至单侧甚至抽出，减少存放占用空间。从安装边界来看，使用时需要保证轴端中心有可供螺杆顶端抵接的平面，轴端伸出轴承内圈的长度要大于螺杆旋进行程，卡爪的勾接深度要覆盖轴承内圈的厚度，避免拉拔过程中滑脱；整体框架采用开放式结构，作业时可以直接观察卡爪与轴承的卡合状态，及时调整位置防止偏斜。和液压式拆卸工具相比，这款纯机械结构的拆卸器没有密封件、液压油这类易损部件，在多粉尘、

　　潮湿的车间现场也能稳定工作，不用定期维护保养，适合中小型维修班组、装配工位作为常备工具使用，针对内径在适配范围内的深沟球轴承、圆锥滚子轴承都能完成拆卸作业，操作门槛低，新入职的运维人员经过简单讲解就能规范使用，避免暴力拆卸带来的零件报废问题。
