骨科固定用窄型接骨板三维设计

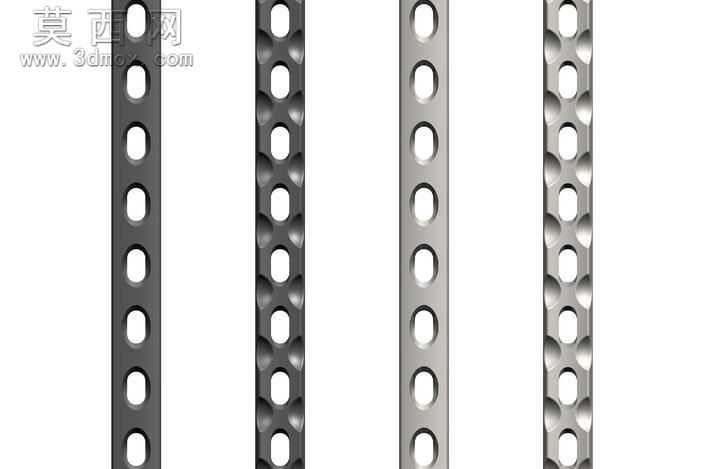

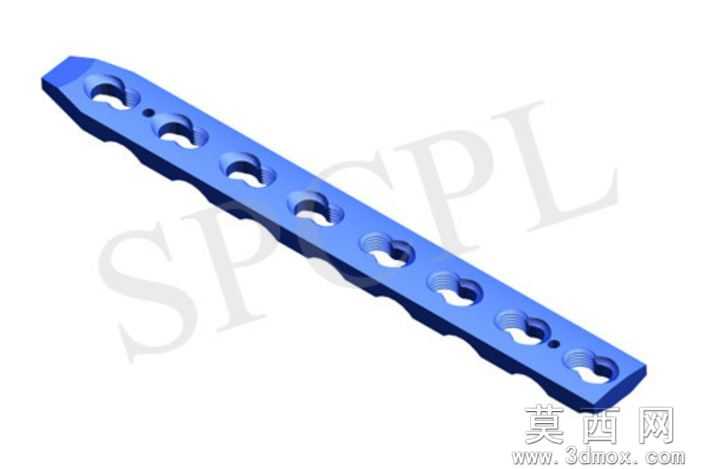

本作品为骨科内固定用窄型接骨板的三维参数化模型，采用主流三维机械设计软件完成全流程建模，整体建模过程严格遵循医用植入物的结构设计规范，先通过草图绘制接骨板的长条形窄幅轮廓，针对临床使用中窄小骨面的适配需求，将板身宽度控制在适配长骨窄面固定的合理区间，两端做平滑斜切倒角处理，避免植入后对周围软组织产生锐性刺激。板身沿长度方向均匀排布多组锁定螺钉孔，每个螺钉孔采用锥面配合的沉孔结构设计，建模时通过阵列特征完成孔位的等距排布，同时在相邻螺钉孔之间设置小圆孔作为应力缓释结构，降低接骨板植入后出现应力集中导致的断裂风险。模型表面做统一的哑光金属材质渲染，还原医用钛合金植入物的真实质感，渲染阶段调整光照角度突出板身的弧度与孔位结构细节，接骨板整体沿长度方向带有适配骨面生理曲度的微弧造型，建模时通过曲面放样、曲率连续过渡处理保证板身弧度与骨面的贴合度，所有棱边均做圆角钝化处理，符合医用植入物的表面安全要求。设计过程中充分考量接骨板的临床使用场景，窄幅结构适配四肢长骨、掌指骨等窄小骨位的固定需求，螺钉孔的排布间距经过参数化校准，保证固定时螺钉的把持力均匀分布，同时预留的应力缓释孔可在骨折愈合过程中适度分散应力，减少应力遮挡效应带来的骨愈合不良问题。模型整体结构完整，各特征参数可编辑调整，能够为医用骨科器械的设计优化、临床术前模拟提供可靠的三维数字模型支撑，建模过程中对各结构的尺寸公差、曲面顺滑度都做了精细化校验，确保模型符合医用器械的设计精度要求。
