螺旋动力升降调节传动机构三维设计

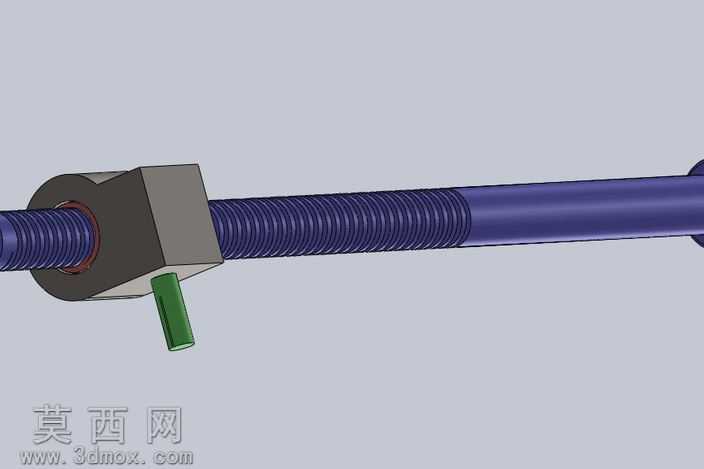

本作品为螺旋动力升降调节传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循机械设计公差配合规范，对各组成部件的尺寸参数进行精准约束，确保各零件装配后无干涉错位问题。模型整体包含传动螺杆、方形调节螺母、锁紧定位组件、操作手柄四大核心部分，建模阶段首先完成传动螺杆的特征构建，通过螺旋扫描命令生成连续的梯形传动螺纹，螺纹牙型参数符合通用传动螺纹标准，螺杆光杆段与螺纹段的同轴度公差控制在合理范围内，保证传动过程的顺滑性。方形调节螺母采用实体拉伸与切除命令完成基体构建，内部螺纹特征与传动螺杆完全适配，螺母外侧预留的手柄安装孔位经过同轴度校验，确保操作手柄安装后受力均匀。操作手柄采用圆柱特征构建，表面做防滑纹理处理的结构预留，手柄与螺母的连接部位设计有定位止口，避免操作过程中手柄出现松脱晃动。渲染阶段对不同部件赋予差异化材质属性，传动螺杆与螺母主体赋予金属合金钢材质，调整材质的粗糙度与金属度参数，呈现出机械加工后的金属哑光质感，表面添加细微的切削纹理提升真实感；操作手柄赋予工程塑料材质，设置深绿色的基础色与适度的反光属性，区分金属部件的视觉表现；螺母端部的耐磨衬套赋予铜合金材质，通过色彩与质感差异清晰展现各部件的功能分区。结构设计上，该机构核心实现旋转运动到线性运动的转换，通过转动操作手柄带动螺母旋转，即可驱动螺杆沿轴向做直线位移，可应用于需要精准调节顶升距离、张紧力度的机械场景，整体结构紧凑，传动平稳无卡顿，具备自锁特性，在停止操作后可保持当前位置不会自行滑移，无需额外添加锁紧定位结构即可满足多数工况的位置固定需求。建模过程中对各运动部件的行程范围做了限位设计，避免螺母旋出螺杆造成机构失效，各零件的倒角、退刀槽等工艺特征均按照实际机械加工要求添加，确保模型可直接对接后续的工程图生成与生产加工环节，整体装配关系清晰，爆炸视图可直观展示各零件的装配顺序与配合关系，便于理解螺旋传动的工作原理与结构组成。
