ACL韧带固定器医用植入螺钉结构设计

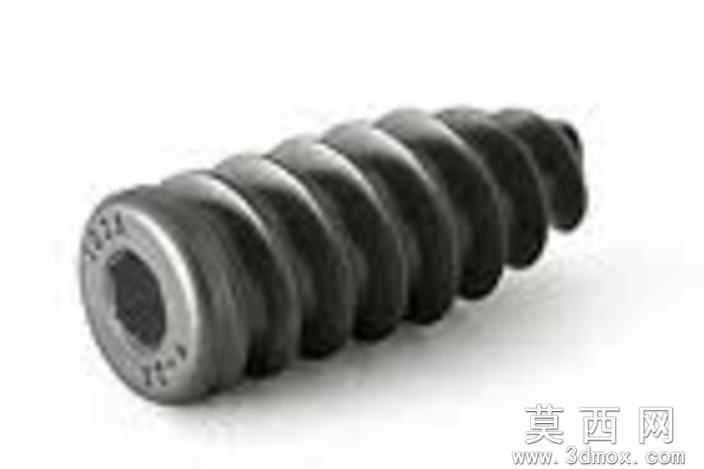

本模型为ACL韧带固定用植入螺钉，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循骨科植入物的尺寸规范，对螺钉的每一段螺纹轮廓、头部驱动结构都进行了精准的草图绘制与特征放样。整体结构采用全螺纹变径设计，从螺钉头部到尾端螺纹外径逐步收窄，适配骨隧道的植入路径，螺纹牙型采用钝边圆弧过渡设计，避免植入过程中对骨组织与韧带移植物造成切割损伤，建模时对每一圈螺纹的导程、牙高参数做了统一约束，保证螺纹旋入过程的顺畅性与把持力均匀分布。螺钉头部设计为内六角驱动孔，孔壁做了圆角过渡处理，既可以保证旋入工具的咬合稳定性，又能降低应力集中风险，头部端面做了激光标识位的预留结构，方便产品批次追溯标识的加工。材质渲染阶段采用医用钛合金哑光金属材质，还原植入物真实的表面处理质感，对螺纹表面的微粗糙骨结合面做了纹理细节处理，头部金属亮面与螺纹段哑光面做了材质区分，提升模型的真实展示效果。设计过程中充分考虑植入操作的力学需求，螺纹的螺距参数经过反复调整，既保证植入后对韧带移植物的挤压固定强度，又避免螺距过大造成骨道挤压损伤，整体模型的所有特征均保留可编辑参数，方便后续根据不同临床需求调整螺钉长度、直径、螺纹参数，适配不同患者的骨道尺寸差异，模型结构无冗余特征，所有倒角、圆角细节均符合医用植入物的加工工艺要求，可直接用于后续的有限元力学分析、3D打印样件制作以及加工工艺图纸的生成参考。
