直列六缸内燃发动机曲柄连杆布局结构

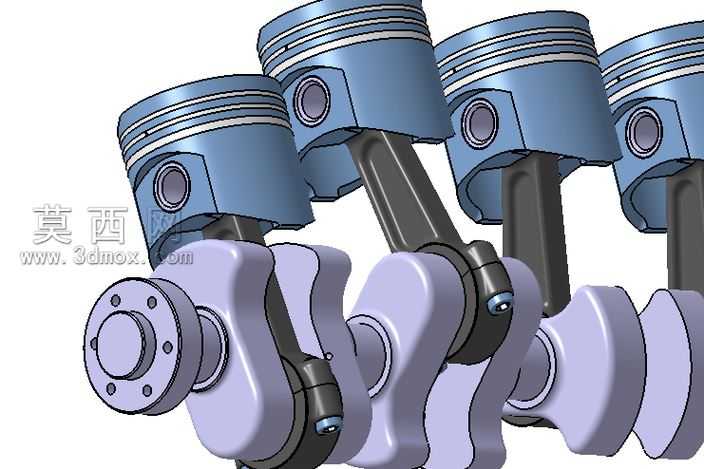

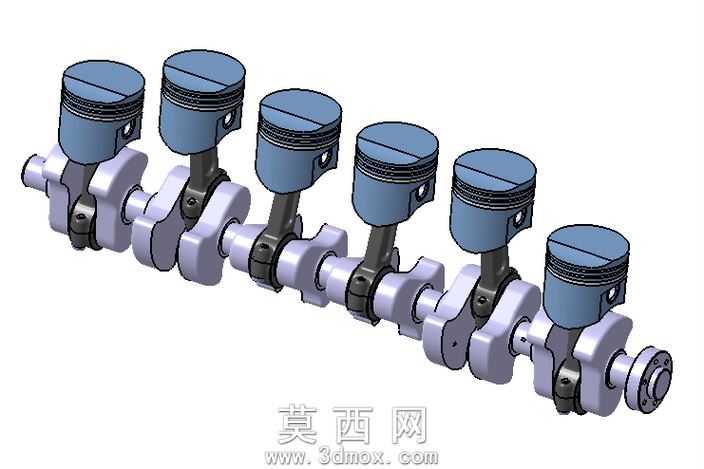

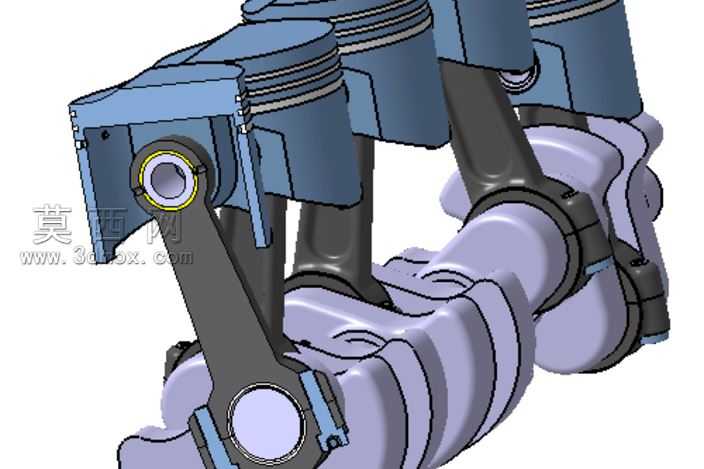

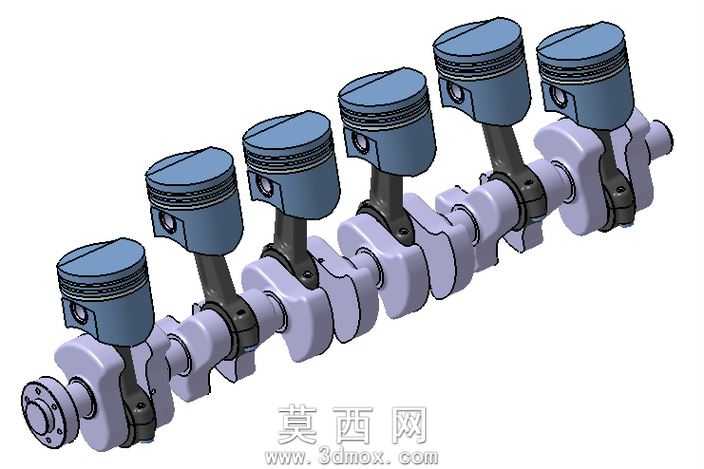

本模型为直列六缸内燃发动机核心曲柄连杆机构的布局设计，采用三维参数化建模方式完成整体装配搭建，完整还原了直列排布形式下发动机动力转换核心部件的相对位置与配合关系。建模过程中首先完成曲轴主体的参数化绘制，依据直列六缸发动机的点火间隔角设计各曲拐的偏转角度，保证各缸做功行程均匀错开，曲轴的平衡块结构、主轴颈、连杆轴颈的尺寸均按照通用内燃发动机的比例规范设定，曲拐过渡圆角、润滑油道预留位置都做了细节还原。活塞部分采用典型的内燃发动机活塞结构，建模时还原了活塞顶部燃烧室凹坑、活塞环槽、活塞销座的结构特征，活塞裙部的型线也做了简化适配，保证与连杆小头的配合逻辑准确。连杆部分采用分体式连杆结构建模，还原了连杆大头与连杆轴颈的配合关系、连杆小头与活塞销的连接方式，连杆杆身的工字型截面特征也做了体现，保证结构力学表现的合理性。整体装配过程中严格遵循机械配合规则，曲轴主轴颈设置同轴心配合保证旋转自由度，连杆大头与对应连杆轴颈设置同轴配合，连杆小头与活塞销设置同轴配合，活塞与缸套方向设置滑动配合约束，完整还原机构运动的逻辑关系。材质渲染方面，曲轴、连杆等受力部件赋予金属合金钢材质，添加了细微的机加工纹理表现金属质感，活塞部分赋予铝合金材质，表面做哑光金属处理，不同部件的材质区分清晰，能够直观分辨各零件的功能属性。整体设计思路围绕直列六缸发动机的核心动力传递逻辑展开，通过规整的直列排布展现六缸发动机运转平顺性的结构基础，各部件的位置关系完全符合实际发动机的布局规范，可用于内燃发动机结构原理演示、机械设计教学参考，能够直观展现活塞往复运动转换为曲轴旋转运动的完整机械过程，帮助理解内燃发动机的核心工作原理。
