直列四缸内燃动力总成结构设计

　　这套直列四缸内燃动力结构，核心围绕往复式热能转换逻辑搭建，在小型工程机械、农用动力单元、固定式发电机组以及入门级教学演示场景中都有对应适配空间。实际运行中，可燃混合气在封闭气缸内完成燃烧膨胀，高压燃气直接推动活塞做直线往复运动，再经连杆将力传递至曲轴，把直线位移转化为持续旋转扭矩，最终向外输出可用机械功。

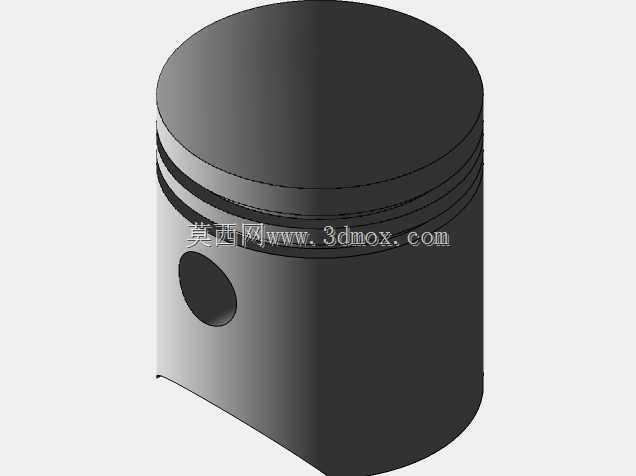

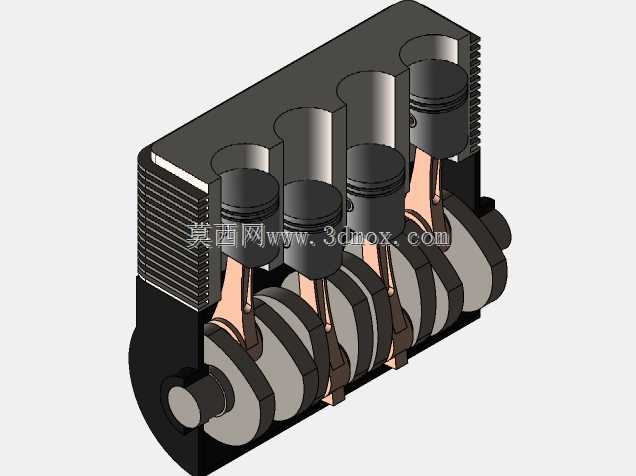

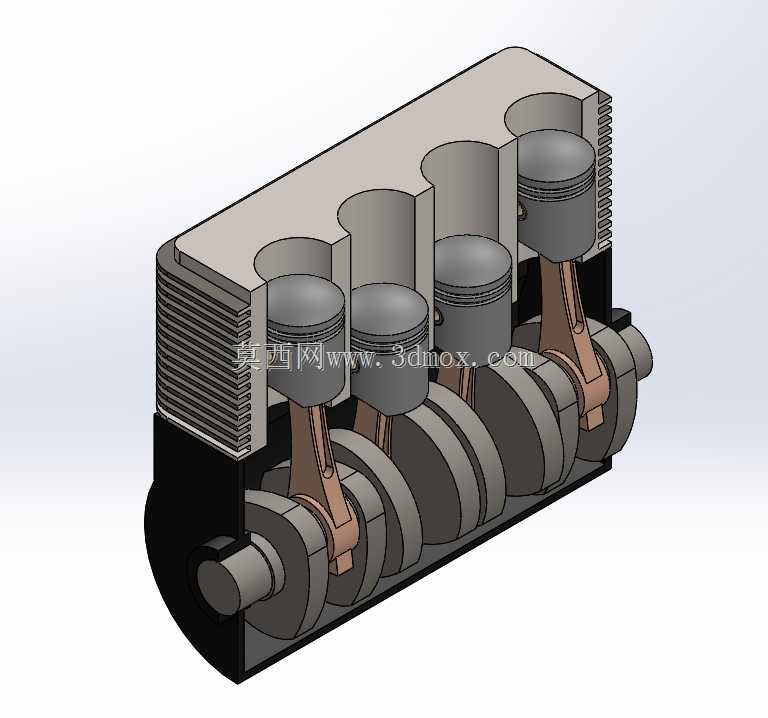

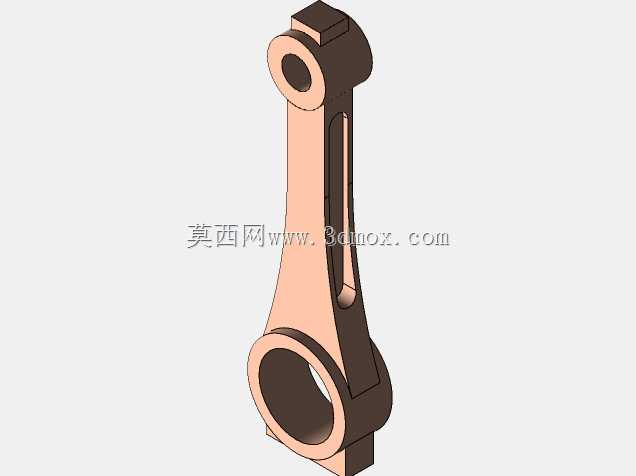

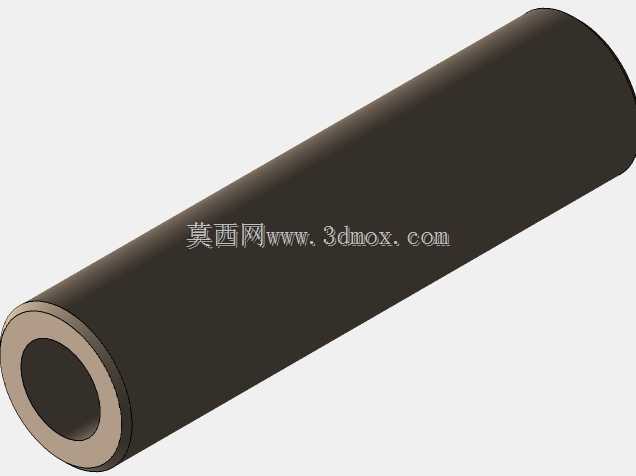

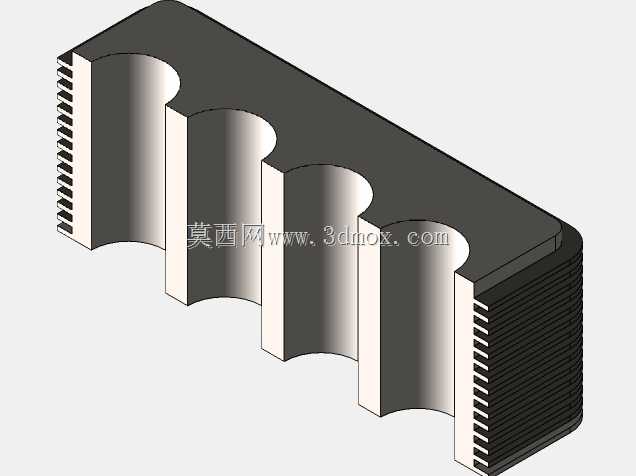

　　从结构设计思路来看，四个气缸沿曲轴轴向等距排布，相邻缸体间距统一，既保证了曲轴各曲拐的配重平衡，也让整机进排气路径、冷却流道可以沿长度方向对称布置。外露的散热鳍片沿气缸外壁周向延伸，鳍片间距与高度经过匹配，在风冷工况下能够快速带走燃烧壁面的多余热量，避免缸内温度异常升高引发爆震或润滑失效。活塞裙部与缸壁采用间隙配合设计，预留热膨胀余量，连杆大头通过剖分式轴瓦与曲轴连杆轴颈连接，小头则通过活塞销与活塞铰接，整套运动副的约束关系完全还原实际装配逻辑。

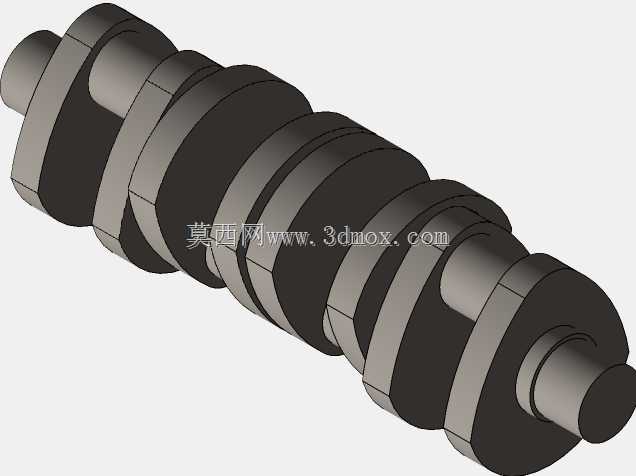

　　曲轴作为核心承载件，整体采用整体式锻造结构形态，四个连杆轴颈按照点火顺序错开相位布置，两端主轴颈用于支撑整机并对接负载端。安装边界方面，曲轴输出端轴向伸出机体端面，可直接对接飞轮、离合器或发电机输入轴；机体底部为一体式安装基面，平面度要求较高，能够通过螺栓固定在机架或公共底座上，安装孔位沿机体长度方向对称分布，可适配不同规格的减震垫。

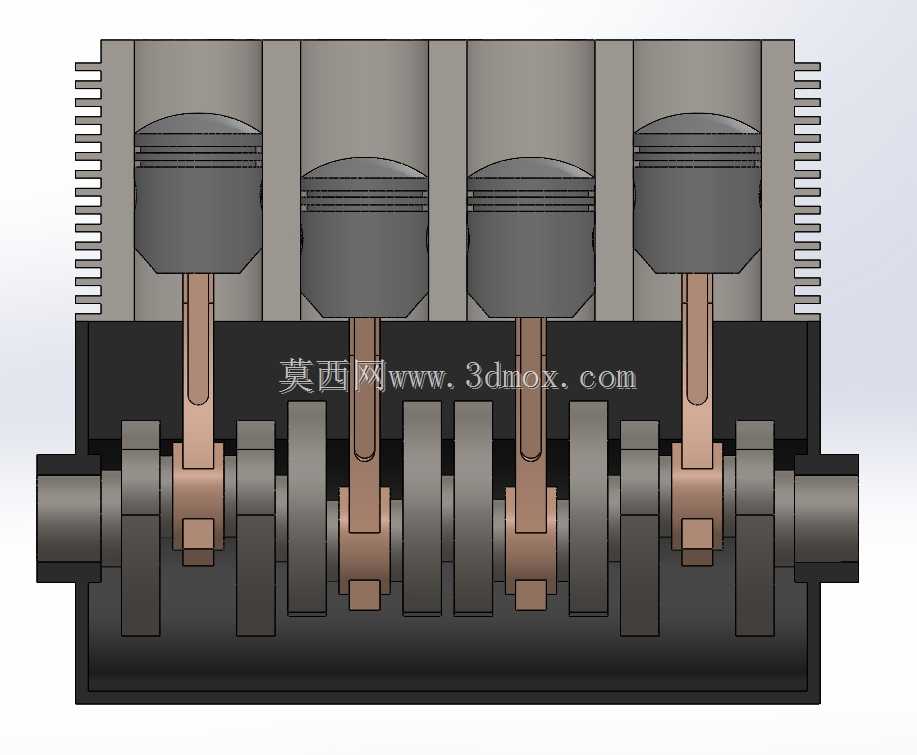

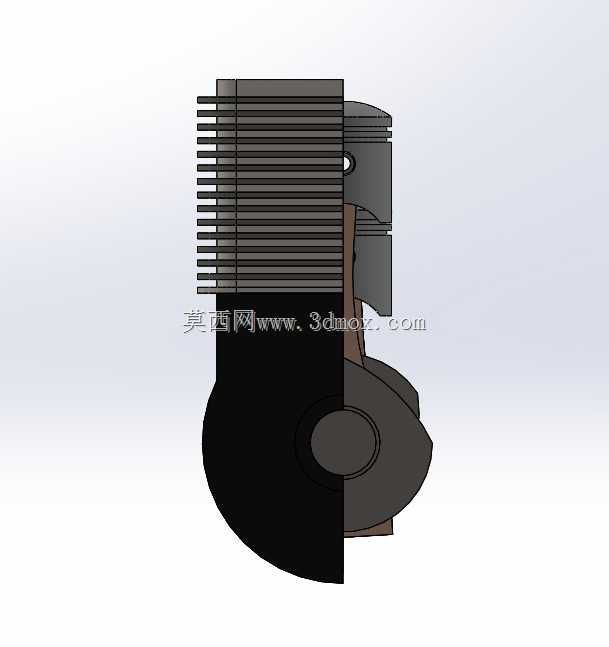

　　外形上整机呈长条形布局，宽度方向仅覆盖单缸截面尺寸，高度方向从曲轴中心到气缸顶面预留了活塞上止点的运动安全距离，不会出现运动件与机体干涉的问题。结构建模过程中，每一处配合面都按照实际工程公差逻辑预留了装配间隙，活塞环槽、连杆油道、曲轴平衡块等细节均完整还原，既可以用于动力总成的原理演示，也能作为后续外围附件设计、动力学仿真分析的基础结构参考。
