无声链微型传动链轮结构设计

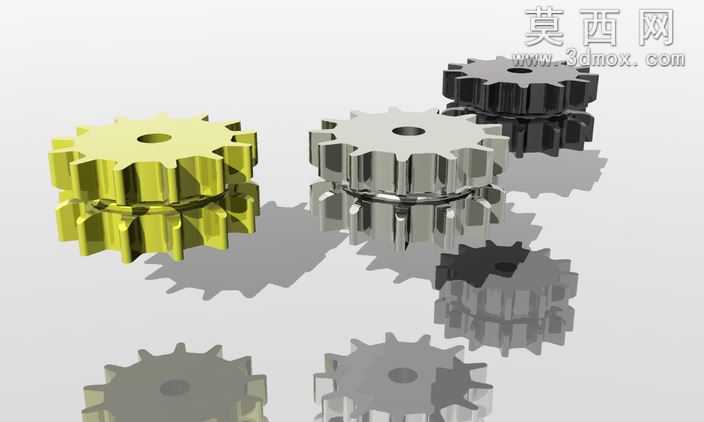

本作品为适配无声链传动的微型链轮三维建模成果，建模阶段以链传动啮合原理为核心依据，首先完成链轮齿形轮廓的参数化绘制，严格匹配无声链的节距、齿槽夹角、齿顶圆弧半径等核心啮合参数，确保齿形与链节的啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞、跳齿问题。建模过程中对链轮的轮毂结构、中心安装孔、键槽定位结构做了精细化处理，轮毂厚度与齿宽的比例经过反复校核，既满足微型传动场景下的轻量化安装需求，又保证结构强度足以承载额定传动扭矩。材质渲染阶段选用金属合金钢材质，还原了链轮加工后的金属光泽与表面质感，对齿面的机加工纹理、轮毂端面的粗糙度做了分层材质设置，通过环境光遮蔽效果突出齿形的立体结构与啮合面的细节特征。结构设计上针对微型传动的紧凑安装需求，优化了链轮的整体外径与轴向尺寸，齿根过渡圆角做了圆滑处理，有效降低传动过程中的应力集中问题，提升链轮的疲劳使用寿命。整体建模过程严格遵循机械设计标准，所有尺寸参数均可直接对接生产加工环节，齿形精度满足无声链低噪音、高传动效率的使用要求，可直接应用于小型精密传动机构、微型输送设备、小型自动化装置的传动系统中，为相关设备的传动结构设计提供精准的三维参考模型，也可用于链传动系统的运动仿真、啮合受力分析等数字化验证场景。
