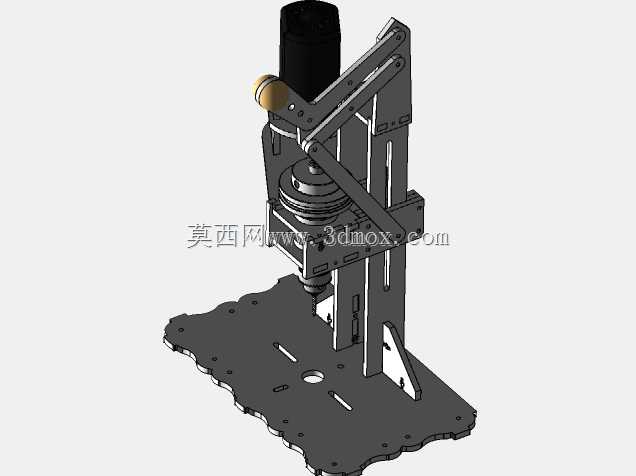

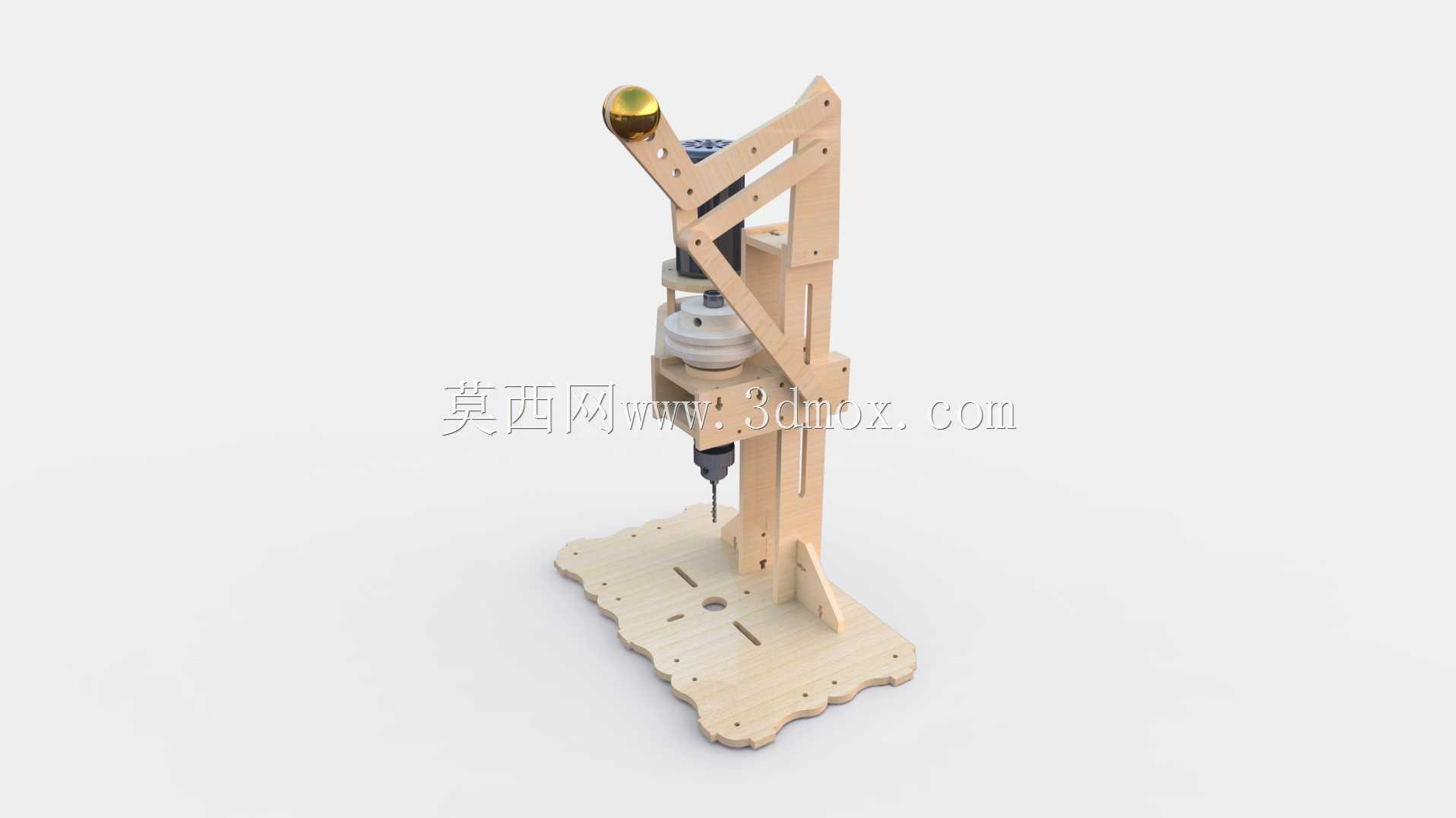

低成本微型台式钻孔加工设备结构设计

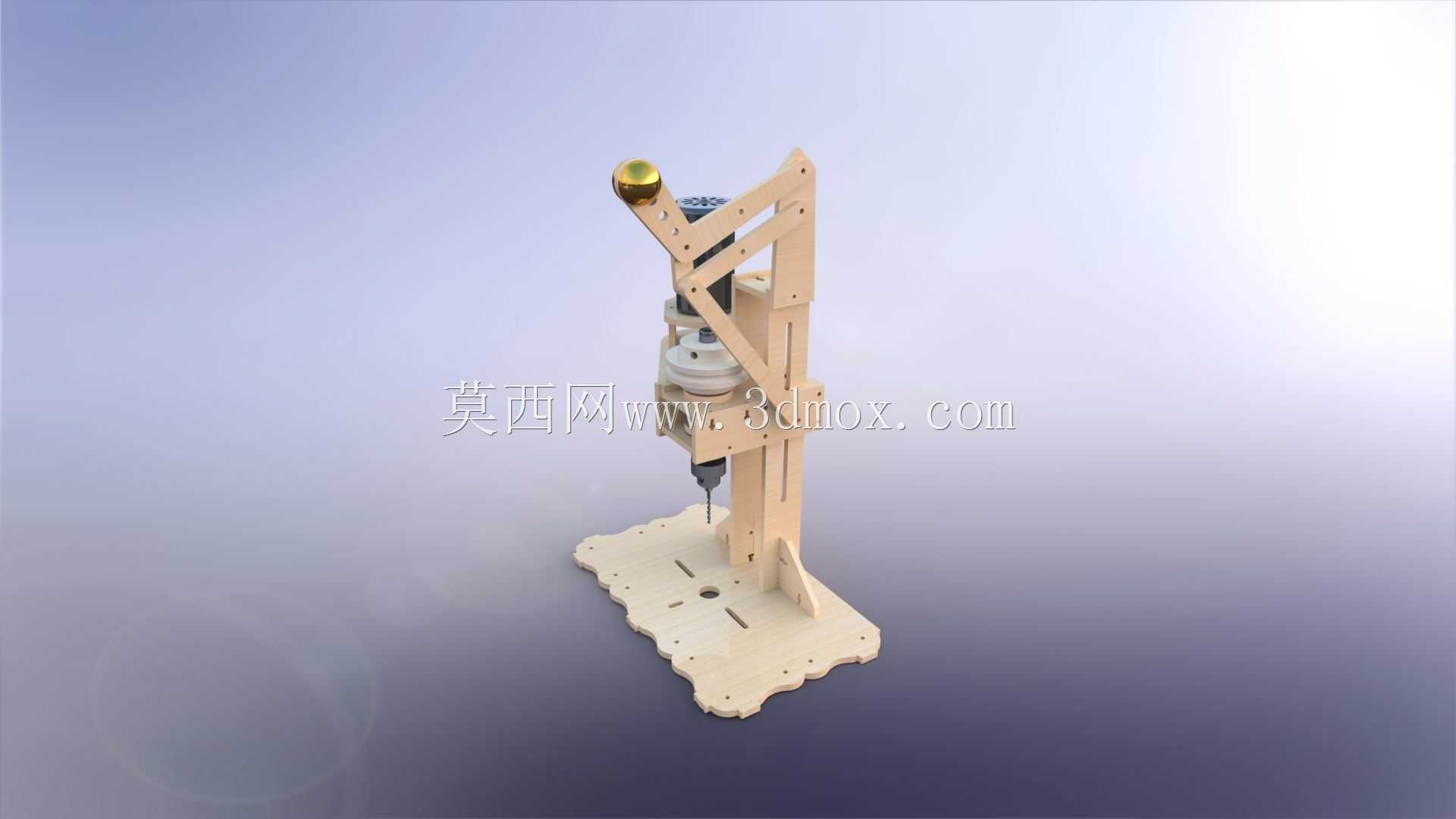

　　这款微型钻孔设备的设计初衷，是面向小型加工场景、个人DIY工坊以及教学实训场景的轻量钻孔需求，在保留核心钻孔功能的前提下尽可能压缩制造成本，适配小批量、低强度的非金属与软金属钻孔作业。日常使用中，它可以完成木材、铝材、建筑钢材等常见材料的小直径钻孔工序，木材钻孔最大深度可达18毫米，铝材钻孔深度可达8毫米，建筑钢材钻孔深度可达4毫米，完全覆盖手工制作、小型零件修配、教学演示等场景的加工需求，不需要占用大型台钻的工位空间，也能降低小型加工场景的设备投入成本。

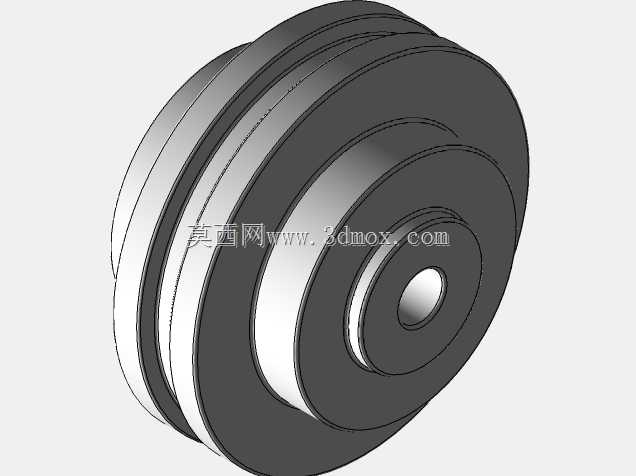

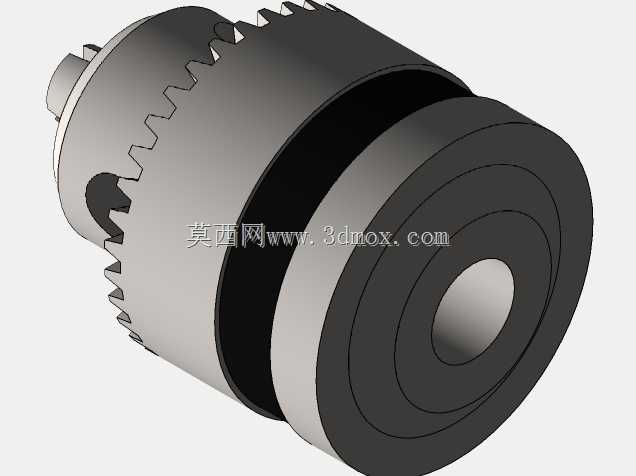

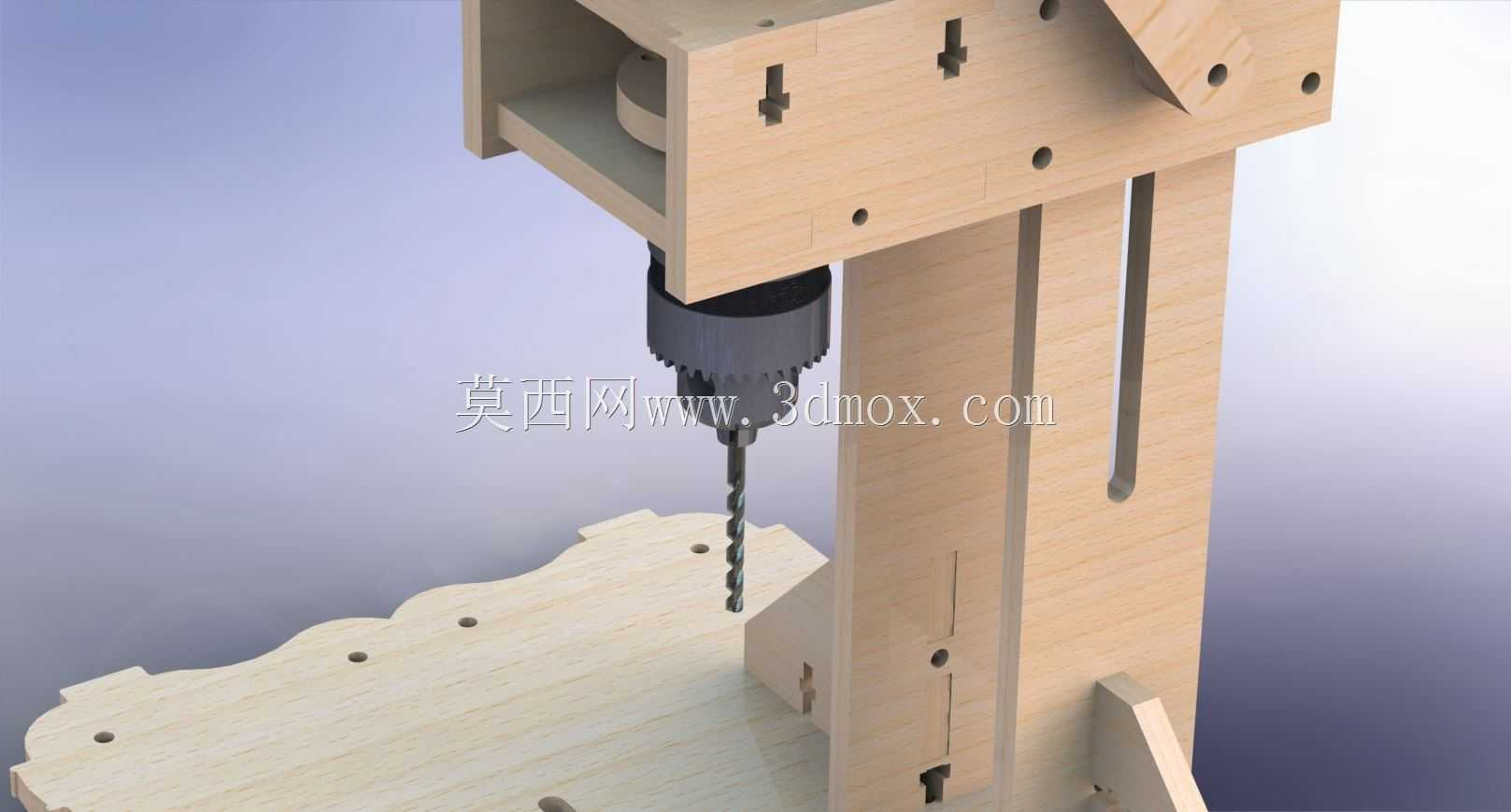

　　传动部分选用适配的缝纫机电动机作为动力源，搭配629zz滚珠轴承承载旋转轴系，配合M10细线轴输出扭矩，夹持端采用10mm卡盘结构，可兼容常规规格的直柄钻头装夹，满足不同孔径的加工需求。结构设计上充分考虑了自制加工的工艺可行性，滑块组件与支柱之间预留0.2毫米的配合间隙，适配激光切割加工的零件公差范围，不需要高精度的机加工设备就能完成零件制备，降低了零件加工的门槛。

　　连接紧固件采用工业级M10细螺纹螺栓，这类标准件的外径控制在9.5毫米左右，组装前仅需要对配合面进行简单的锉削修整，就能完成顺畅的装配，不需要定制特殊规格的紧固件，进一步压缩了整体的制作成本。设备整体结构紧凑，安装时只需要预留足够的操作空间，固定在平稳的工作台面上即可投入使用，不需要复杂的地基安装或者调试工序，日常维护也仅需要定期给轴承、滑块配合面添加润滑脂，检查卡盘的夹持松紧度即可。

　　在实际建模过程中，所有配合面的公差都按照常规加工工艺的精度范围设定，既不会因为公差过松导致钻孔时出现晃动、孔径超差的问题，也不会因为公差过严导致零件装配困难，适合三维建模学习者参考结构设计逻辑，也适合小型加工场景直接参考制作实用的钻孔设备，整个结构没有冗余的复杂零件，拆解后所有零件都可以通过常规的加工方式制备，不需要特殊的加工设备支撑。
