悬臂式机床操作控制台集成结构

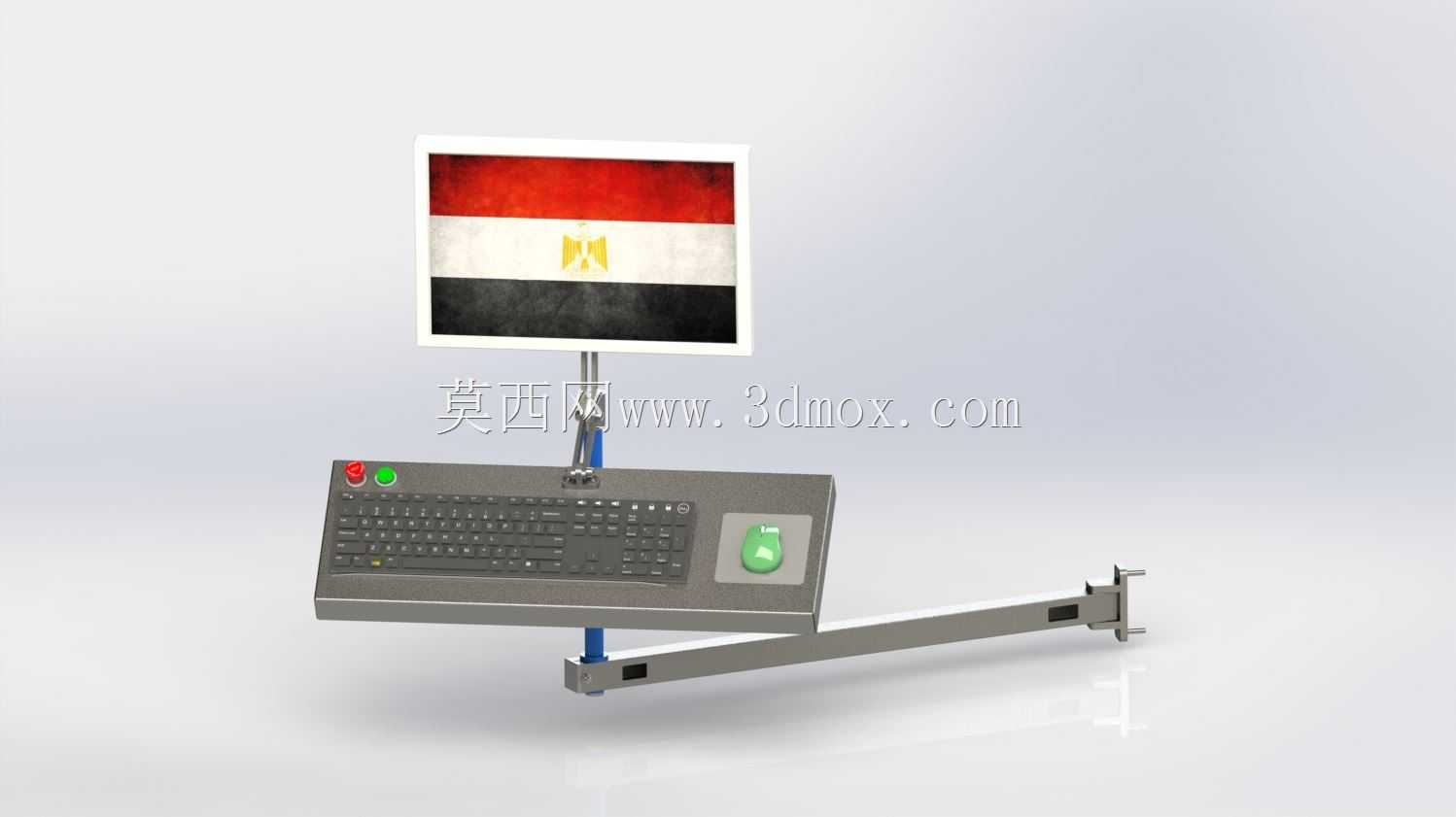

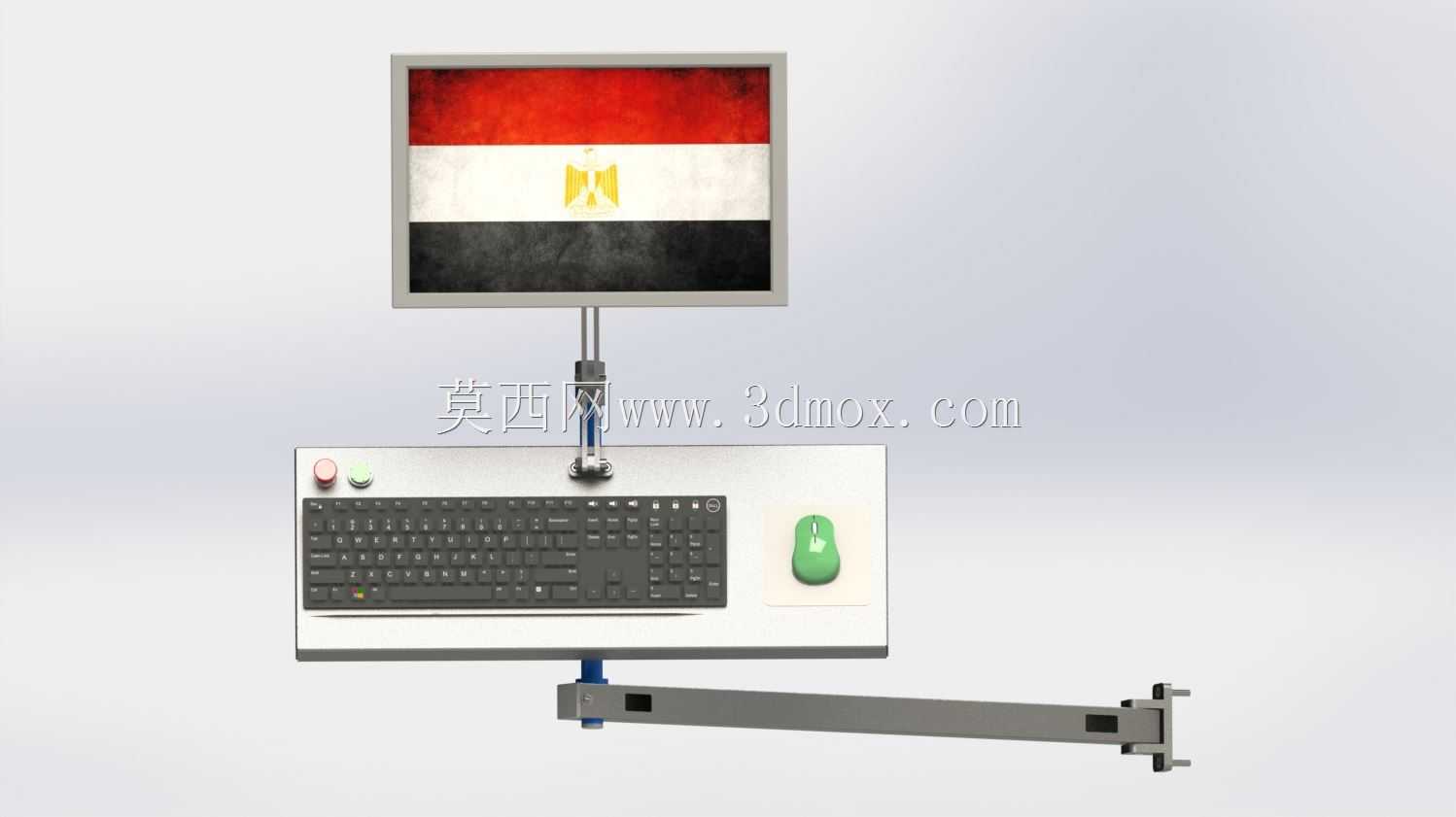

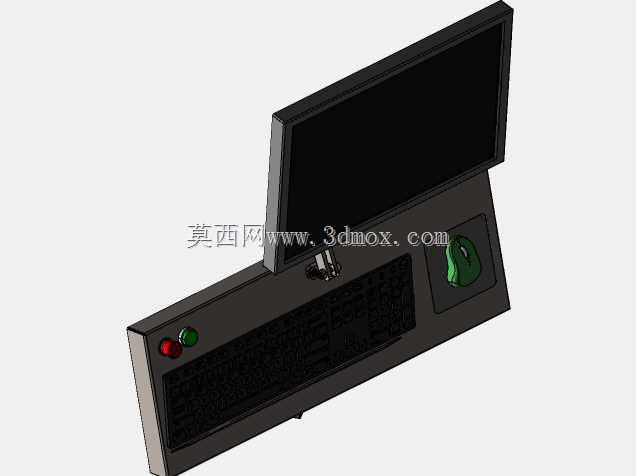

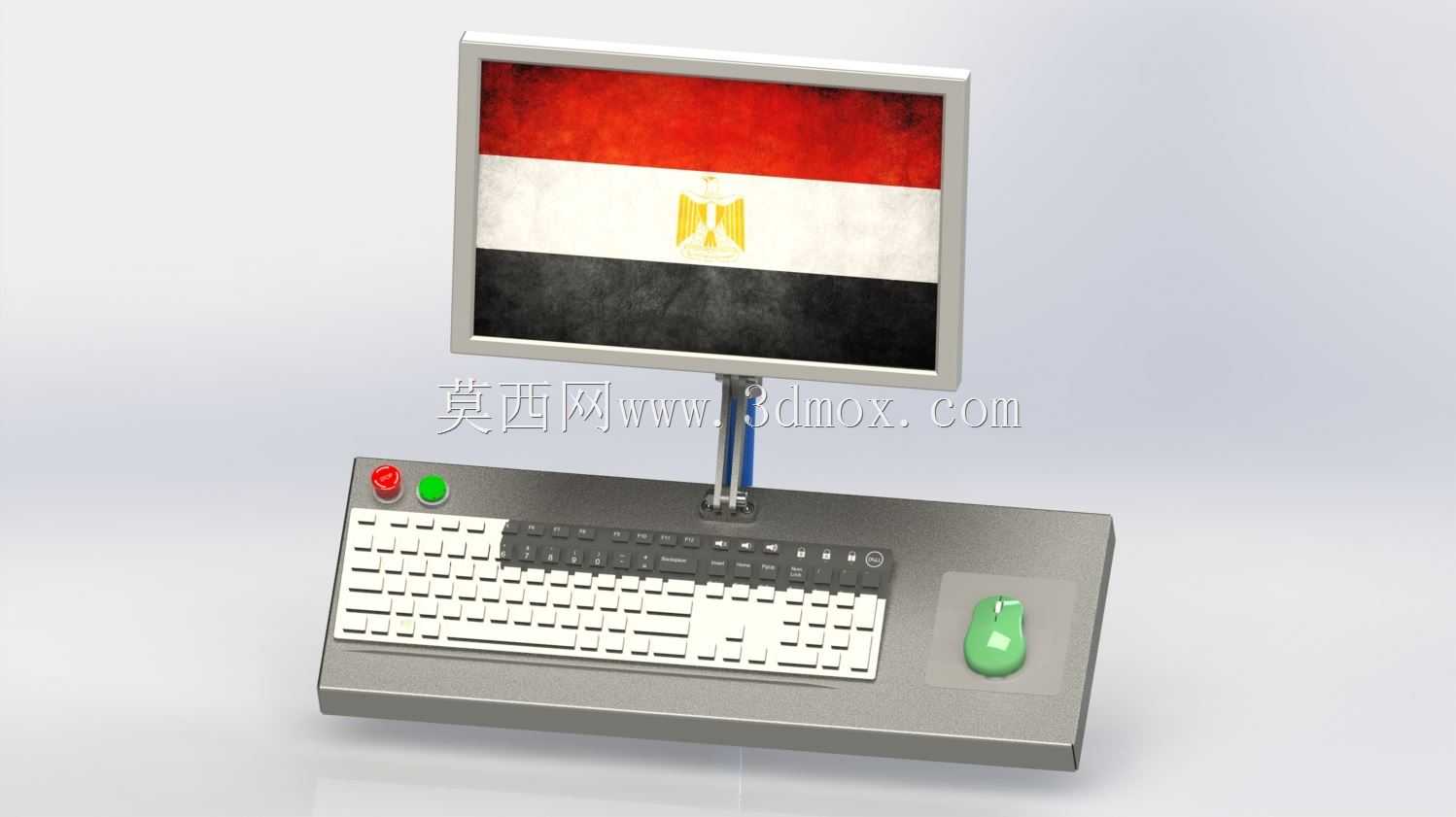

　　这款悬臂式操作控制台主要面向车间内CNC加工设备的现场操控场景设计，解决传统落地式PC支架占用操作空间、走线杂乱、操作位置无法灵活调整的痛点。整套结构将显示单元、输入单元、支撑悬臂做了一体化集成，无需额外搭配外部PC安装支架，可直接固定在机床侧立面或防护栏的安装基准面上，适配多数立式加工中心、数控车床、自动化专机的操控位布局需求。从结构设计逻辑来看，支撑臂采用多段铰接式型材结构，可实现水平方向大角度回转、垂直方向俯仰角度调节，操作人员可根据自身站位、工件装夹后的观察视角，灵活调整屏幕与键盘的位置，避免长期固定操作位带来的姿态疲劳，同时在设备调试、换刀、首件检测等不同作业环节，都能快速将操控界面调整到最便于观察参数、输入指令的位置。

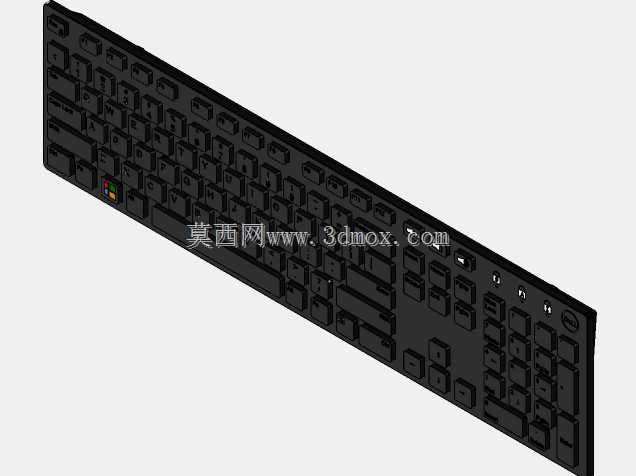

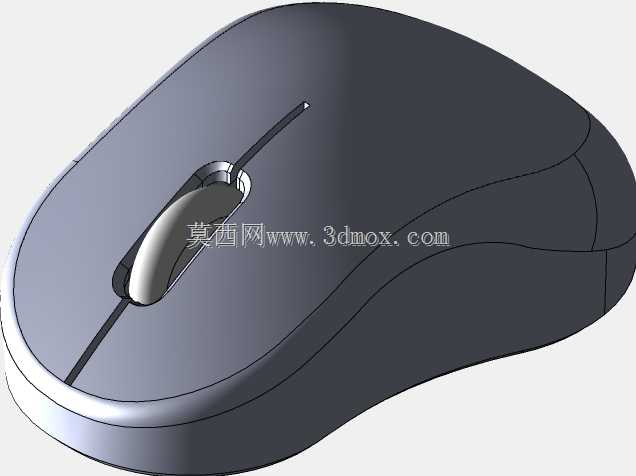

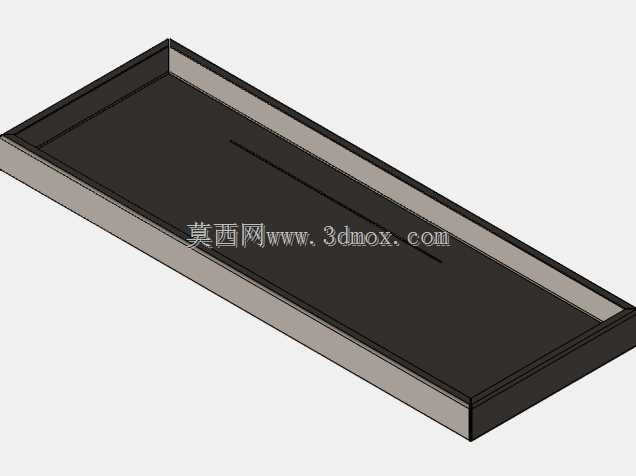

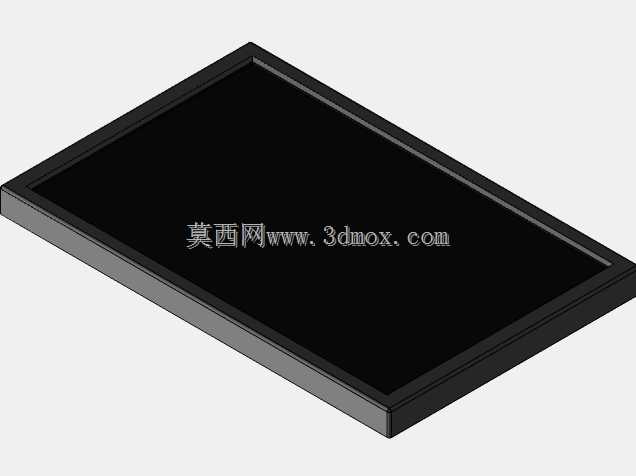

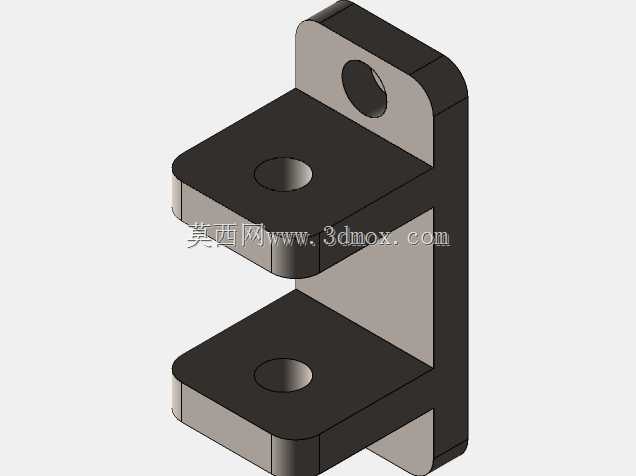

　　安装边界上，悬臂的固定端采用标准壁挂连接座，适配常见的机床侧围安装孔位，安装后整体伸出长度可覆盖设备操作侧0.8-1.5米的操作范围，不会超出机床安全防护栏的边界，也不会干涉工件上下料的通行空间；键盘托采用一体化承托结构，预留了鼠标放置区域，边缘做了凸起挡边，避免车间作业时工具、小零件滑落，按键区域的高度设计匹配操作人员站立操作的手肘高度，无需过度抬臂或弯腰即可完成指令输入。显示单元的安装架支持常规工业显示屏的固定，可根据需求调整屏幕俯仰角度，避免车间照明光线在屏幕上产生反光影响参数读取。整套结构的走线全部隐藏在悬臂型材的内腔中，从设备端引出的通讯线、电源线可沿悬臂内部排布到显示与输入单元，外部无裸露线缆，避免车间内切削液、

　　金属碎屑对线束造成磨损，也减少了线缆勾挂杂物、影响操作的风险。在实际生产场景中，这类集成式控制台不需要额外占用车间地面空间，相比落地式移动操作站，不会出现地面滚轮卡滞、被切屑堆积卡阻的问题，日常清洁维护时也无需挪动设备，可直接对操作区域进行切屑清理与擦拭。结构上所有铰接位置都做了阻尼锁紧设计，调整到合适角度后可自动锁止，不会因为设备运行的轻微震动出现屏幕下垂、位置偏移的情况，键盘托的承重设计可满足常规输入操作的载荷需求，不会出现承托板变形的问题。
