轻弹簧3D飞机专用春天轮结构设计

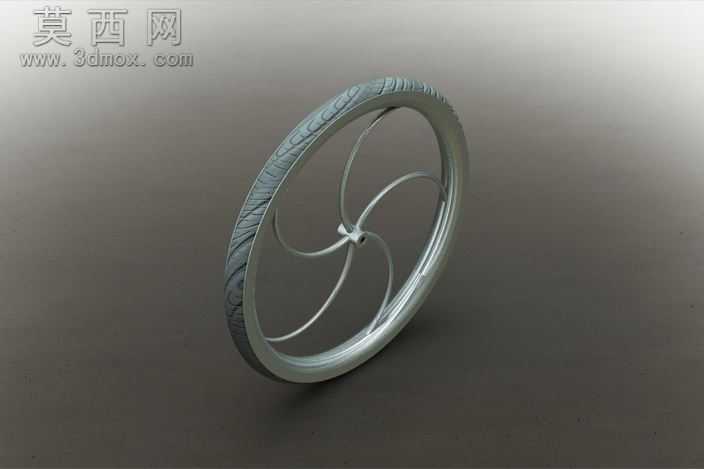

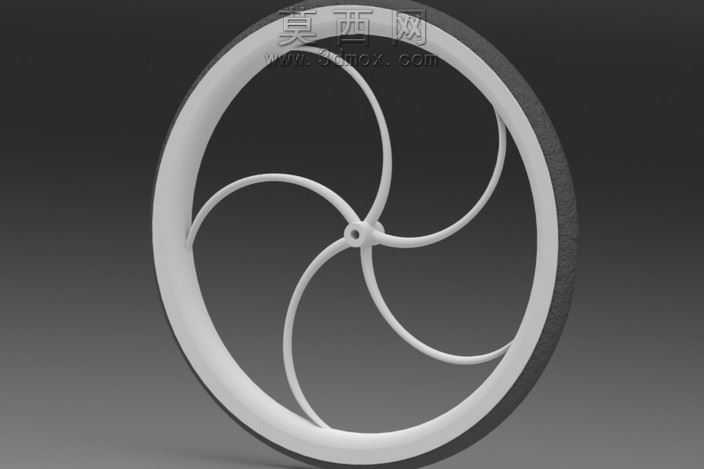

该作品为适配轻弹簧3D机型的专用机轮设计，整体采用三维参数化建模方式完成全结构构建，建模过程中以轮体同轴度为核心基准，先绘制中心轴孔的基准草图，轴孔尺寸严格适配2毫米直径的传动轴，保证装配后无旷量、传动顺畅。轮体外圈直径设定为89.2毫米，外圈采用等宽环面结构，环面厚度经过力学仿真优化，既保证轮体滚动时的结构强度，又尽可能降低整体重量。轮辐部分采用四组弧形螺旋叶片式结构，从中心轮毂位置向外平滑延伸至外圈内壁，每根轮辐的曲率经过反复调整，形成类似花瓣的流畅曲线形态，这种结构一方面可以均匀分散轮体承受的径向载荷，避免局部应力集中导致的轮体变形，另一方面弧形结构自带一定的弹性形变空间，在机轮落地承受冲击时可以起到辅助缓冲的作用，和机型的轻弹簧减震结构形成互补。材质设定上，轮体主体选用压缩泡沫与PP复合材质，泡沫部分负责提供轻量化基础与落地缓冲性能，PP材质负责强化轮辐与外圈的结构韧性，渲染过程中针对两种材质的不同光学特性做了区分处理，泡沫部分呈现哑光微颗粒质感，PP轮辐部分呈现半哑光的细腻塑料质感，外圈边缘做了细微的磨砂纹理处理，模拟真实橡胶胎面的防滑触感。设计思路上完全围绕轻量航模的使用需求展开，摒弃了传统机轮的金属轮毂加橡胶胎的分体结构，采用一体化成型设计，减少装配工序的同时降低了整体重量，轮辐的镂空结构进一步削减了不必要的重量冗余，同时镂空区域可以在机轮滚动时引导气流穿过，降低高速滚动时的风阻。建模过程中对所有过渡位置都做了圆角处理，避免尖锐棱角带来的应力集中问题，中心轮毂位置做了加厚处理，保证轴孔装配位置的结构强度，避免长期使用后轴孔磨损扩大导致轮体晃动。渲染阶段采用暗调渐变背景突出轮体本身的结构线条，通过侧上方的主光源勾勒出轮辐的曲面弧度，辅助补光弱化阴影死角，完整呈现出轮体的结构层次与材质差异，整体设计兼顾了结构强度、轻量化需求与空气动力学性能，完全适配轻弹簧3D机型的使用场景。
